手游平板用电容式触控辅助按键结构

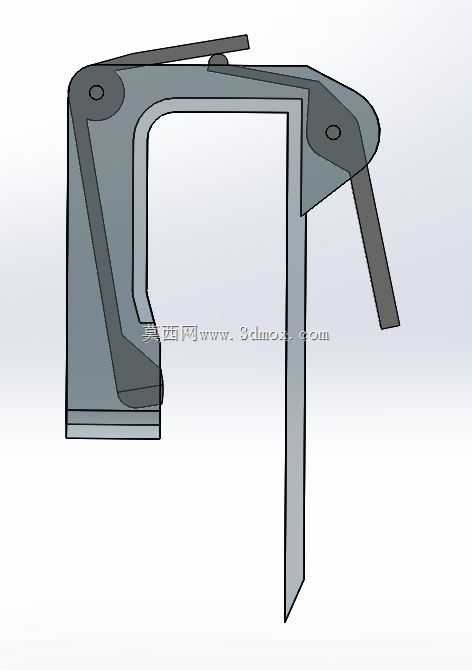

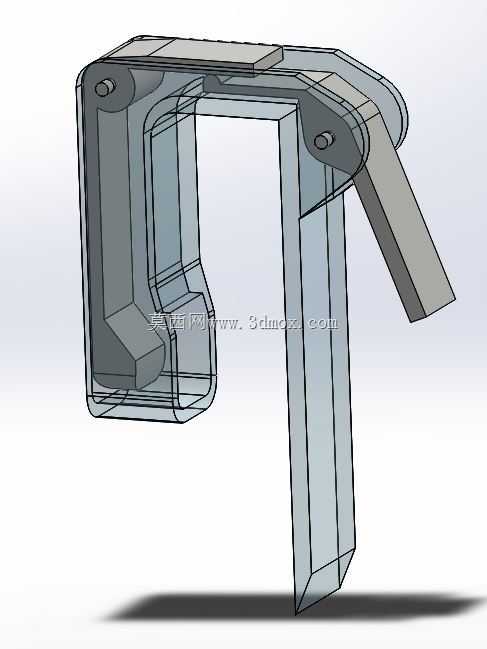

　　这款触控辅助结构的设计初衷，是解决移动端射击类游戏操作时，多指触控屏幕容易出现的误触、操作遮挡、手指滑动疲劳的问题，目前这类外设已经成为手游重度玩家的常用配件，在移动端电竞场景中应用十分广泛。从结构原理来看，它采用纯机械杠杆传导的电容触发方案，不需要内置电池或者蓝牙模块，完全依靠人体导电特性实现触控信号传递，相比蓝牙连接的外设，不存在信号延迟、配对繁琐、需要充电的问题，使用门槛更低。整个结构采用夹装式设计，夹持臂的开口尺寸预留了足够的余量，能够适配不同厚度的手机与平板设备，夹持臂内侧可以粘贴防滑泡棉，既可以避免刮花设备外壳，也能提升夹持的稳定性，在快速按压触发的时候不会出现位移滑脱的问题。触发杠杆的转轴位置做了间隙配合设计，

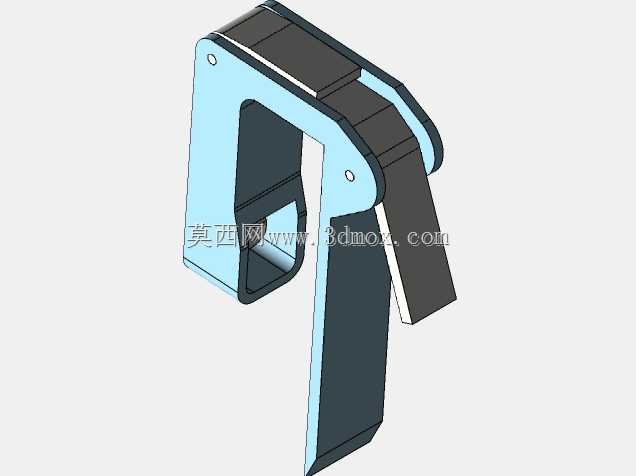

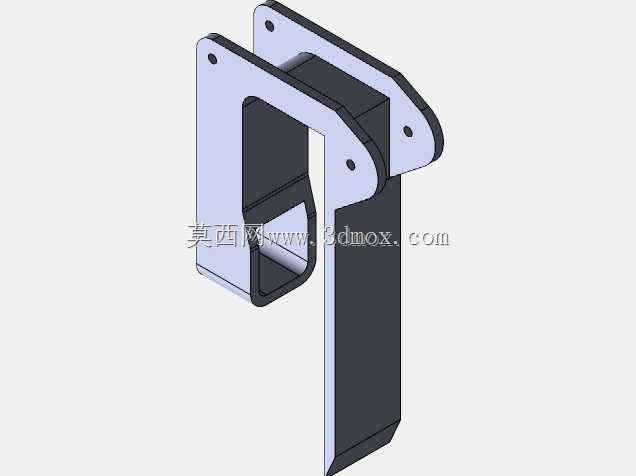

　　按压行程控制在1.5mm到2mm之间，按压力度设置在1.2N到1.8N区间，既保证按压时有清晰的反馈手感，也不会因为力度过大导致设备被夹变形，长时间按压操作也不会让手指产生明显的酸痛感。结构设计上做了极简的零件拆分，整个装置只包含夹持主体、触发杠杆、复位弹性件三个核心部分，复位弹性件没有做专用的弹簧结构设计，而是预留了通用板簧的安装位，日常使用中如果弹性件出现疲劳失效，随手找常见的弹性片材就可以替换，维修成本极低。触发端的接触位置预留了导电材料粘贴位，既可以粘贴铝箔这类常见的导电材料实现导电触发，也可以直接用导电塑料加工杠杆零件，省去后续粘贴导电层的工序，生产组装的灵活度很高。夹持结构的C型开口做了圆角过渡处理，

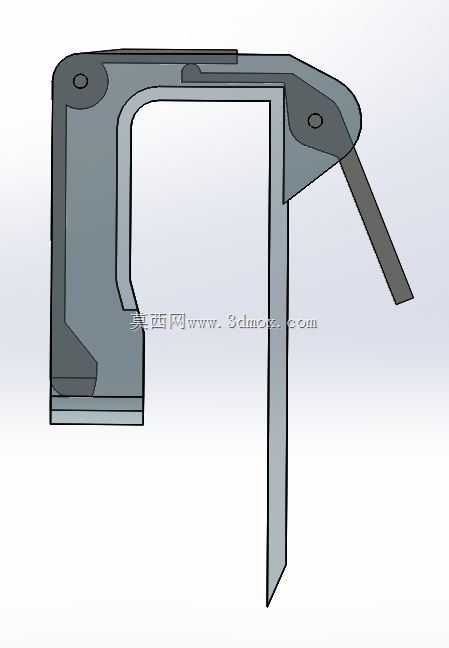

　　安装的时候不需要精准对位，顺着设备边缘推入就可以完成固定，拆卸的时候直接向外拔出即可，不会对设备的侧边按键造成挤压误触。杠杆的传动比做了优化设计，手指按压的位置距离转轴更远，触控端距离转轴更近，按压的时候手指只需要很小的位移，就可以让触控端紧密贴合在屏幕对应的触控区域，触发响应的速度比直接用手指点击屏幕更快，也不会因为手指遮挡屏幕视野影响对战判断。整个结构的外形做了贴合手持姿势的弧度处理，握持的时候手指可以自然搭在触发按键上，长时间游戏不会产生硌手的问题，外露的结构边缘全部做了倒角处理，没有尖锐的棱角，不会划伤手部或者设备。结构的壁厚设置在2mm左右，采用常见的工程塑料注塑就可以满足强度要求，不需要额外做加强筋结构，模具结构简单，

　　量产的成本很低，适合大规模批量生产。安装边界上，夹持臂的内侧深度设置为12mm，不会过度伸入屏幕显示区域，遮挡屏幕的显示内容，触发端的接触头做了10mm直径的圆形接触面，和屏幕的接触面积足够大，不会因为接触面积过小导致触控识别失败，接触面做了微弧处理，贴合屏幕的时候不会出现局部压力过大刮伤屏幕涂层的问题。实际使用中，这类结构可以根据不同游戏的操作习惯，调整夹持在设备侧边的位置，对应屏幕上的开火、开镜等高频操作按键，实现多指操作的映射，把原本需要手指在屏幕上大范围移动完成的操作，转化为类似手柄按键的点按操作，大幅提升操作的效率和准确性。
