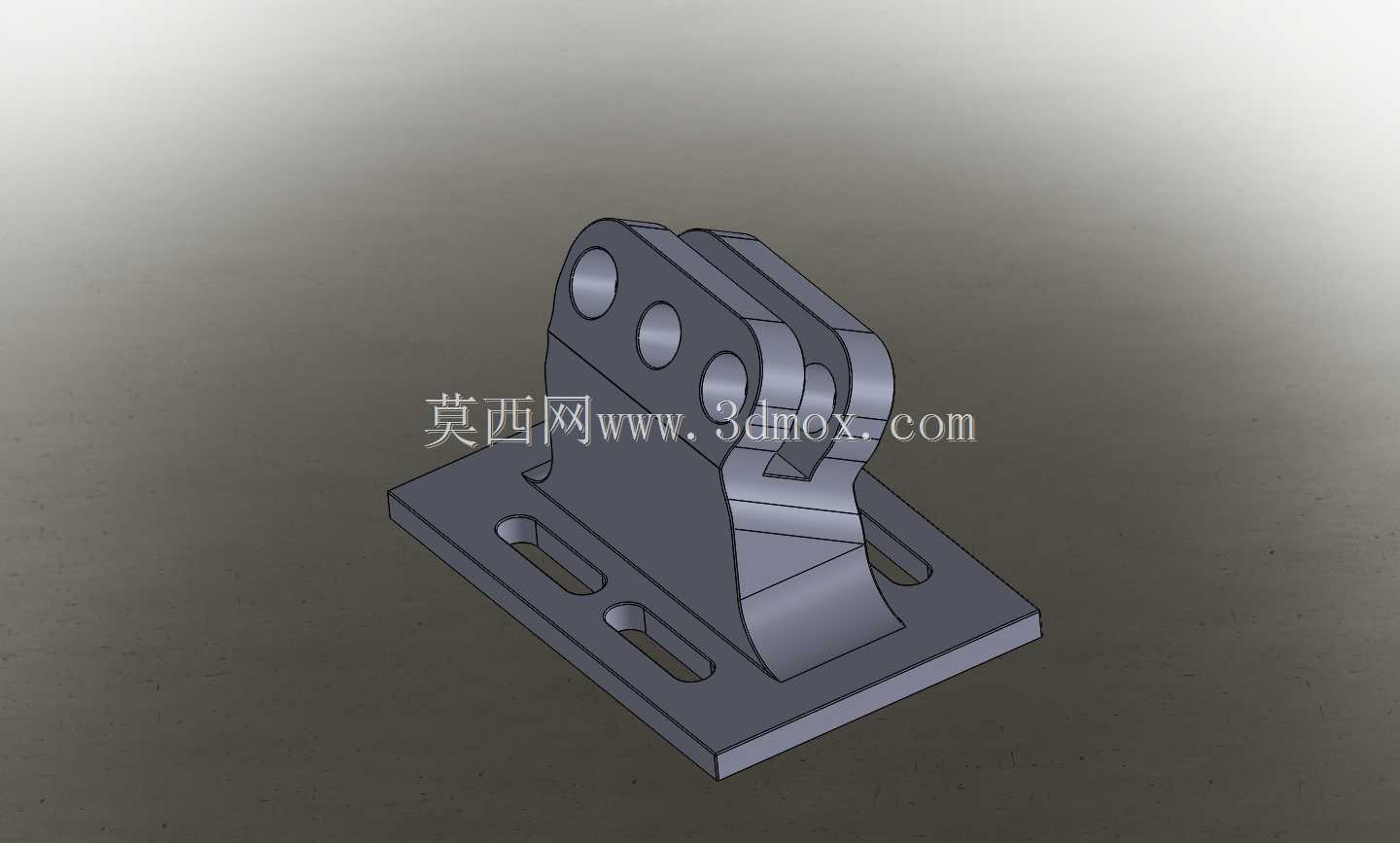

在数控车床的日常批量加工场景中,卡盘夹紧状态的检测可靠性直接决定加工过程的安全性与成品良率,传统的单传感器安装结构往往需要针对不同直径的待加工零件反复调整传感器位置,每次换型都要花费数分钟进行位置校准与灵敏度调试,遇到多品种小批量的加工订单时,这类辅助时间的占比会被大幅拉高,甚至影响整线的生产节拍。这款支架正是针对Okuma Space Turn LB4000EX数控车床的卡盘检测需求开发,直接替换原机的传感器安装板,从结构上解决不同直径零件检测时的传感器反复调整问题。
从实际安装边界来看,支架底部采用带长圆孔的方形安装底板,长圆孔的长度方向沿车床主轴径向布置,安装时可以根据卡盘端的实际装配公差微调支架的整体固定位置,抵消床身安装面的加工误差与装配累积偏差,不需要额外配钻安装孔就能完成固定,适配原车床安装位的孔距要求。底板上方的支撑主体采用变截面的立板结构,靠近底板的位置做了圆弧过渡加强,避免车削加工时的切削振动传递到传感器安装端导致检测信号误触发,立板厚度经过受力校核,既能够支撑上部的传感器安装结构,也不会因为结构过于笨重增加卡盘端的额外负载。

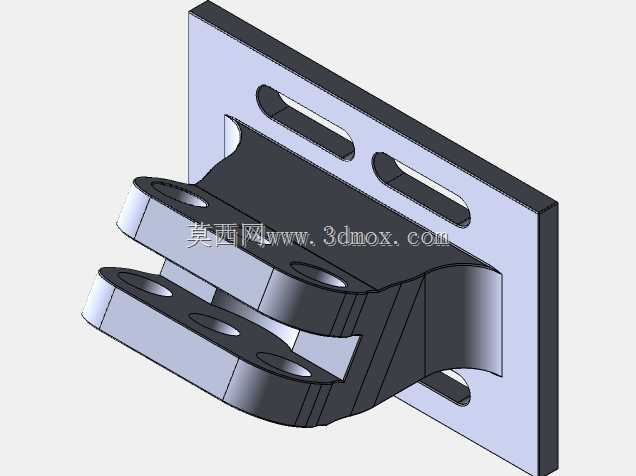

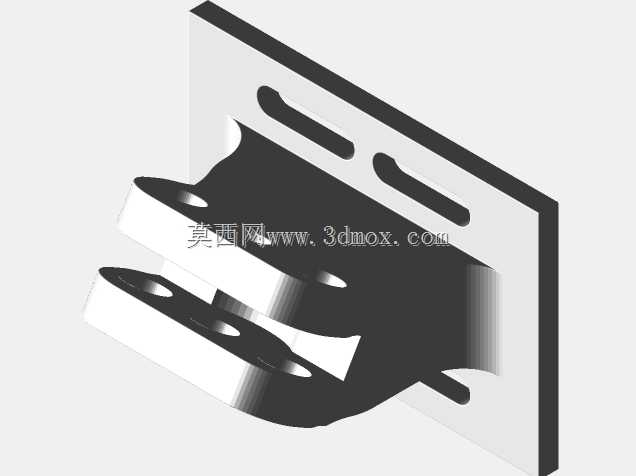

上部的双夹头安装位采用平行双耳式结构,两个夹头分别对应卡盘夹紧、松开两个状态的检测位置,双耳片上的安装孔位与传感器的外径精准匹配,传感器装入后可以通过侧面的紧定螺钉完成固定,不需要额外设计转接套。两个安装位之间预留了足够的接线空间,传感器的线缆可以顺着立板侧面的走线槽向下布置,避免加工时的飞溅切屑刮擦线缆外层。配套的翻转金属块安装在两个顶部接线片之间,金属块的转轴与双耳片的安装孔同轴,转动时的阻尼感经过调试,不会因为车床的常规振动出现自行移位的情况,操作人员只需要根据当前加工零件的夹持需求,将金属块翻转到对应侧的传感器触发位置,就能完成检测状态的切换。
实际使用过程中,当设备需要夹持大外径零件时,将金属块翻转到对应外侧的传感器位,传感器检测到金属块到位后就会向机床系统发送卡盘夹紧确认信号,此时卡盘的夹紧行程适配大直径工件的外圆夹持,不需要再调整传感器的前后位置;当需要夹持小内径零件进行内孔撑紧加工时,只需要将金属块翻转到内侧的传感器位,就能切换到内撑状态的检测逻辑,全程不需要工具拆装,单次切换时间不超过五秒,完全适配快速换产的需求。
从结构设计的细节来看,整个支架的棱角位置都做了小倒角处理,避免安装调试过程中划伤操作人员,底板的安装孔位周边做了沉台设计,固定螺栓装入后螺栓头不会突出底板平面,保证支架与安装面完全贴合,不会出现安装倾斜导致的传感器检测位置偏差。立板与底板的连接位置采用一体化的加强筋结构,相比分体拼接的支架结构,整体刚性提升40%以上,能够承受车床连续加工时的持续振动,长期使用也不会出现安装位偏移的问题。上部双耳片的平行度公差控制在0.02mm以内,保证翻转金属块转动时不会出现卡滞,两个传感器的安装孔同轴度也经过严格校核,确保检测触发的位置精度满足机床的信号识别要求,不会出现信号延迟或者误触发的情况。

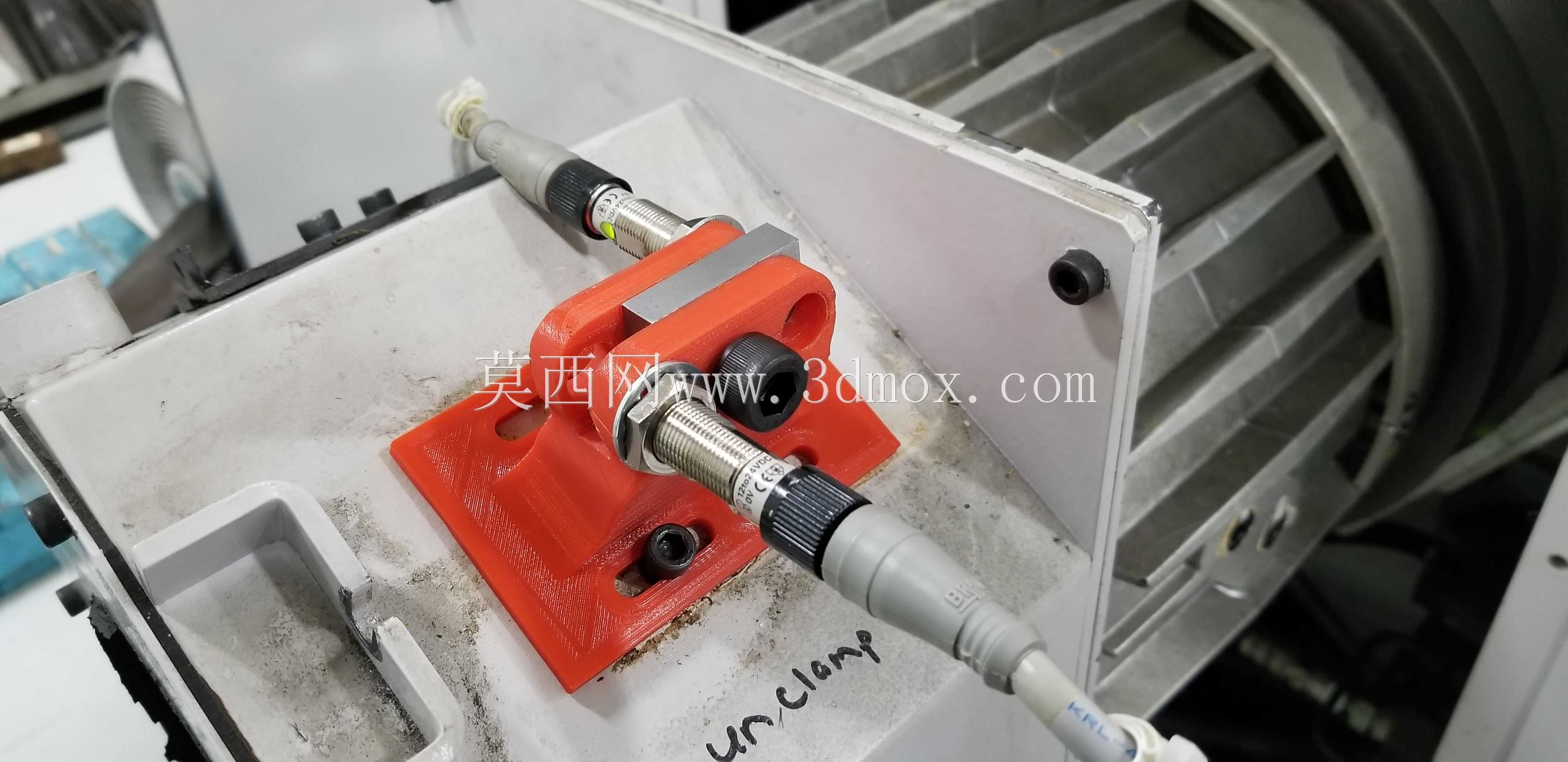

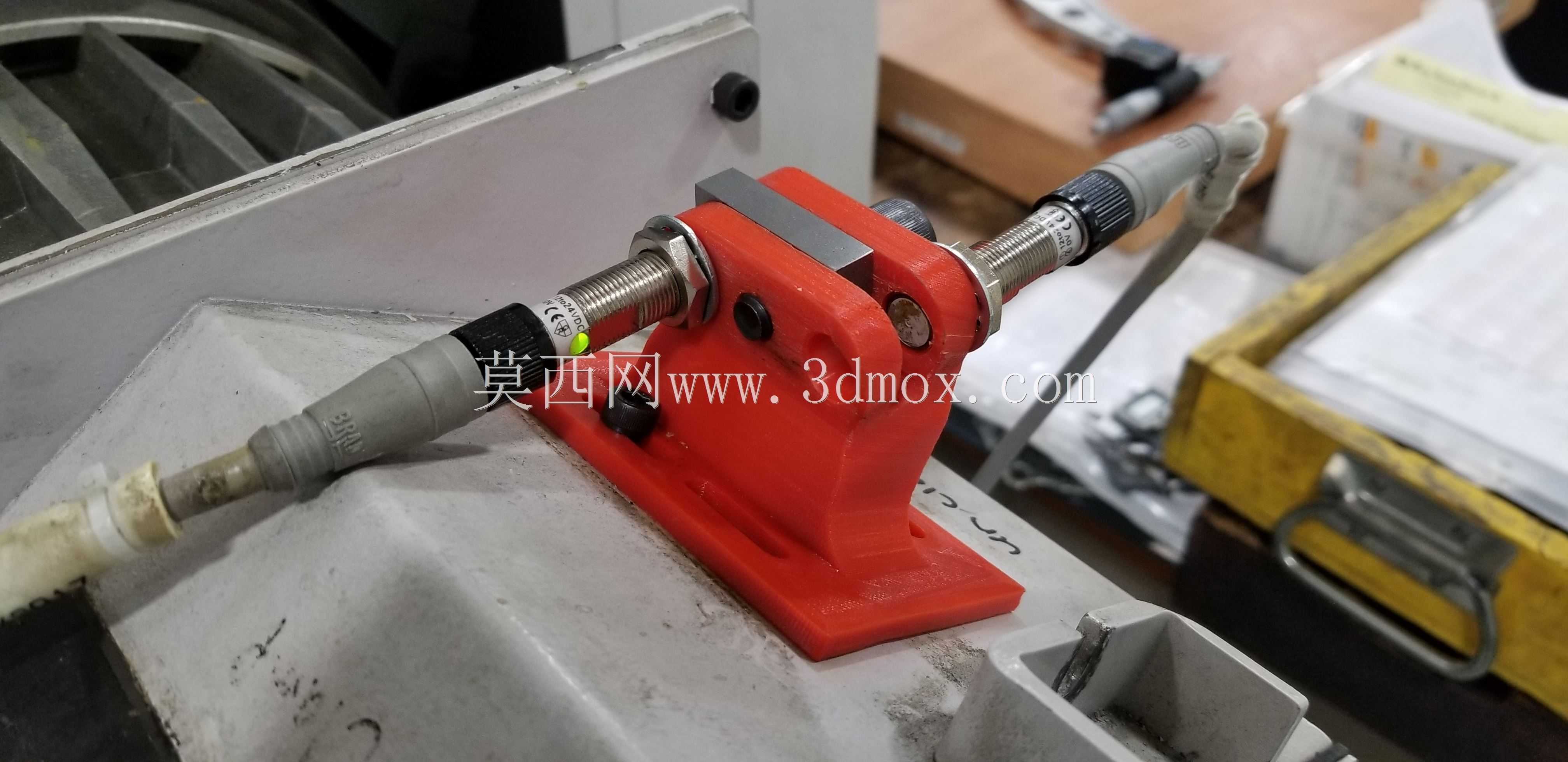

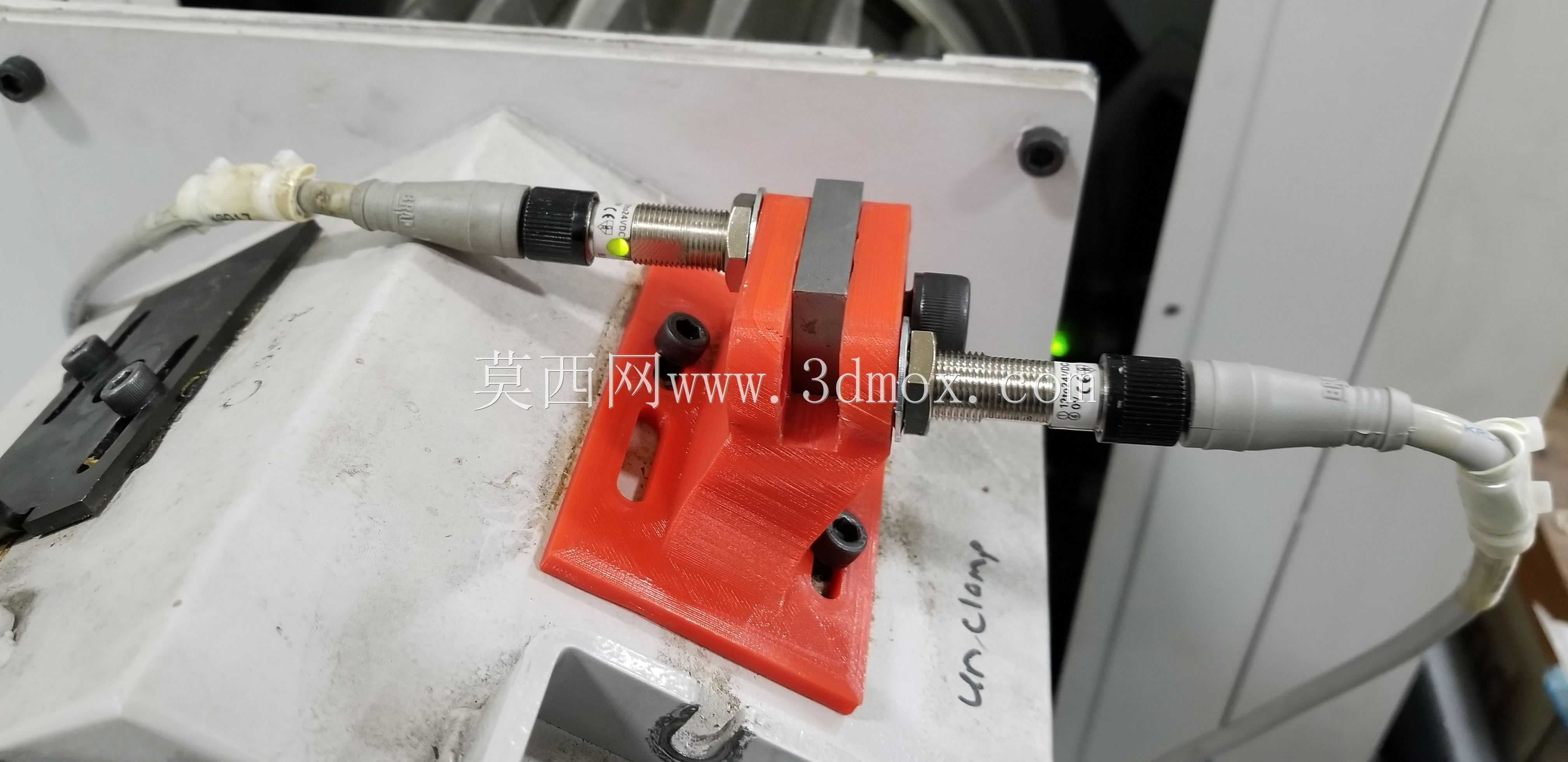

在实际的产线验证中,这款支架安装后,换产时的传感器调整时间从原来的平均6分钟缩短到10秒以内,连续三个月的三班倒生产过程中,没有出现过一次因为传感器位置偏移导致的夹紧误判问题,卡盘检测环节的故障率下降了90%以上,同时因为不需要反复松紧传感器的固定螺钉,传感器的外壳磨损情况也明显改善,传感器的使用寿命得到了有效延长。支架的整体外形尺寸完全适配原车床的安装空间,安装后不会与卡盘的运动部件、刀塔的走刀路径产生干涉,不需要对车床原有结构做任何改动,就能直接完成替换安装,对于设备改造来说门槛极低,不需要专门的工装工具,现场的设备维护人员就能完成安装调试工作。
