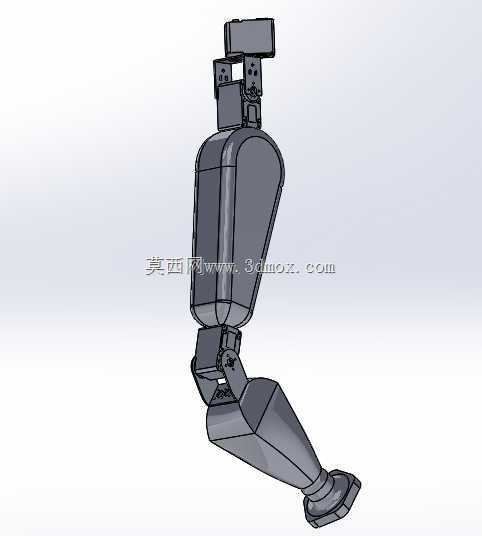

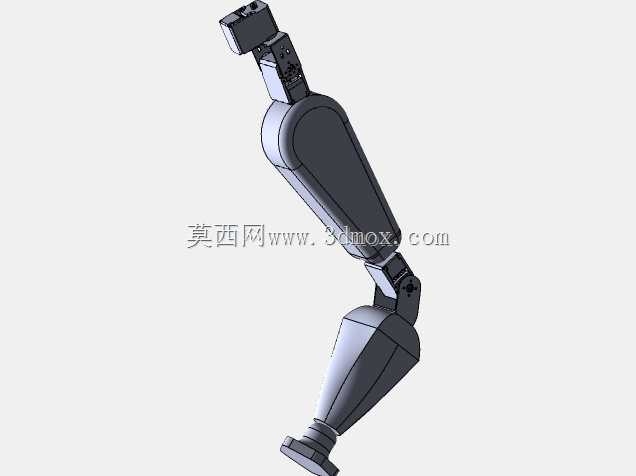

仿人机器人下肢腿部结构装配组件

　　这套仿人机器人腿部装配结构，核心面向双足人形机器人研发、仿生运动平台搭建、教学实验样机开发等场景，可直接作为双足行走机构的核心承载与运动执行单元，适配科研院所的步态算法验证、商用服务机器人的下肢方案迭代、科普教育类机器人的实体组装需求。整套组件覆盖大腿段、膝关节铰接结构、小腿段、足部连接端四个核心功能段，所有部件通过标准支架与LX-16伺服电机完成串联装配，无需额外定制非标连接件即可完成整段腿部的组装调试。从结构设计逻辑来看，大腿段采用变截面流线型壳体设计，既规避了传统方管结构的棱角磕碰风险，又在保证内部空腔可容纳伺服电机走线、接线端子的前提下，通过壳体壁厚的梯度优化控制整体自重，

　　壳体外侧预留的安装凸台可直接固定伺服电机的输出端法兰，无需额外增加转接板来补偿安装间隙。膝关节作为整段腿部的核心铰接点，采用了单轴回转的铰接结构，铰接轴的配合公差选取基孔制H7/g6间隙配合，既保证关节转动时无卡滞，又能控制径向窜动量在0.1mm以内，避免步态行走时因关节间隙过大出现的晃动失稳问题；膝关节处的伺服电机输出端直接与小腿段的连接支架固连，动力传递路径无额外减速环节，可保证关节角度控制的响应速度满足100ms级的步态调整需求。小腿段的结构设计延续了大腿段的变截面思路，靠近膝关节的位置截面尺寸更大，可承载行走时地面反馈的冲击载荷，向足部延伸的方向逐步收窄截面，在保证结构刚度的前提下降低末端转动惯量，提升步态控制的精度。

　　足部连接端设计有标准的舵机盘安装孔位，可直接适配通用型机器人足部传感器、柔性脚垫等配件，无需二次打孔加工即可完成足部组件的对接。从安装边界来看，整段腿部在完全伸直状态下的总长度适配1:4比例的仿人机器人整机尺寸，大腿段与小腿段的长度比例接近人体下肢的黄金分割比，可复现人体行走时的关节运动轨迹；各关节的转动范围经过结构限位设计，髋关节处的摆动角度覆盖前后30度、内外侧15度的活动区间，膝关节的屈曲角度可达120度，完全满足常规行走、下蹲、上下台阶等动作的角度需求，同时结构上设置了硬限位凸台，避免伺服电机超程转动导致的结构损坏或线缆拉扯。在实际装配过程中，所有支架的安装孔位均做了沉头处理，紧固件安装后不会突出结构表面，

　　避免运动过程中紧固件与周边部件发生干涉；内部走线槽沿壳体内壁布置，伺服电机的连接线可完全收纳在空腔内，不会在关节转动时出现线缆外露、被铰接结构夹断的问题。这套结构在设计时充分考虑了样机迭代的通用性，所有安装孔位均采用标准孔距设计，可直接替换不同扭矩参数的同规格伺服电机，也可根据负载需求在大腿段壳体内部增加配重块，调整整段腿部的重心位置，适配不同步态算法的调试需求；对于需要加装触觉传感器、角度编码器的研发场景，壳体表面预留的多个小直径安装孔可直接固定传感器支架，无需对原有结构做破坏性修改。从承载性能来看，单段腿部可承载5kg以内的上半身整机重量，在平整硬质地面上可完成连续行走、单腿支撑、小幅度跳跃等动作，结构件的材质选取兼顾了强度与自重控制，支架部分采用硬质铝合金加工，壳体部分可采用3D打印或注塑工艺成型，适合小批量样机试制与批量量产的不同需求。在实际应用中，这套腿部结构既可以单独作为单腿运动实验平台，用于验证单关节的控制算法、负载特性，也可以成对组装为双足下肢结构，搭配上半身框架组成完整的仿人机器人本体，相比市面上常见的拼接式机器人腿部结构，这套装配组件的一体化程度更高，不需要用户自行设计支架、匹配安装孔位，可大幅缩短样机研发的周期，降低结构设计阶段的试错成本。
