适配多规格耗材的3D打印长丝卷轴支撑结构

　　桌面级FDM3D打印作业过程中，耗材卷轴的放置稳定性直接影响送料顺畅度，若卷轴转动卡滞、阻尼不均，极易出现送料打滑、耗材拉扯断裂、打印层厚不均等问题，严重时会直接导致打印件报废。这款长丝卷轴支撑结构，正是针对桌面级设备日常使用中的耗材放置痛点设计，可适配多数桌面级FDM设备的旁置或顶置安装需求，解决不同规格耗材卷轴的通用支撑问题。

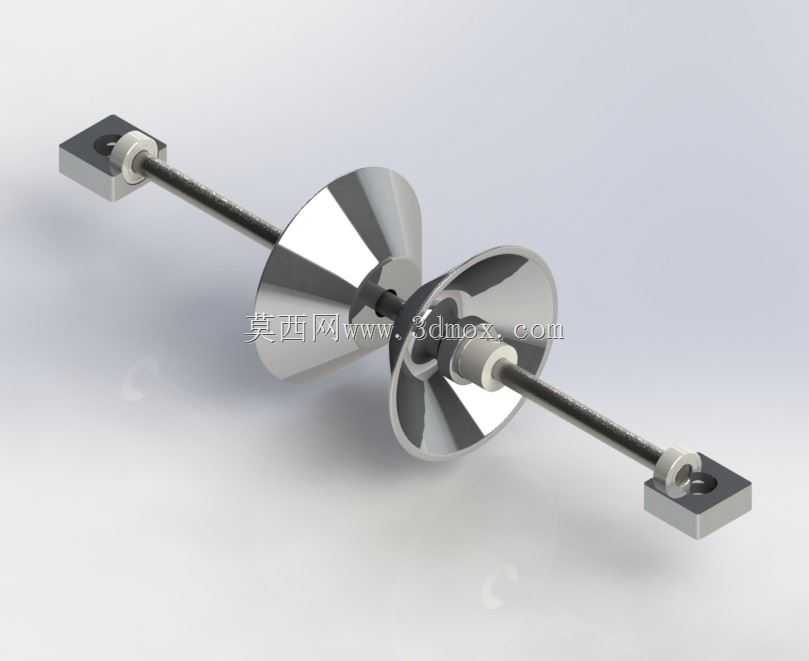

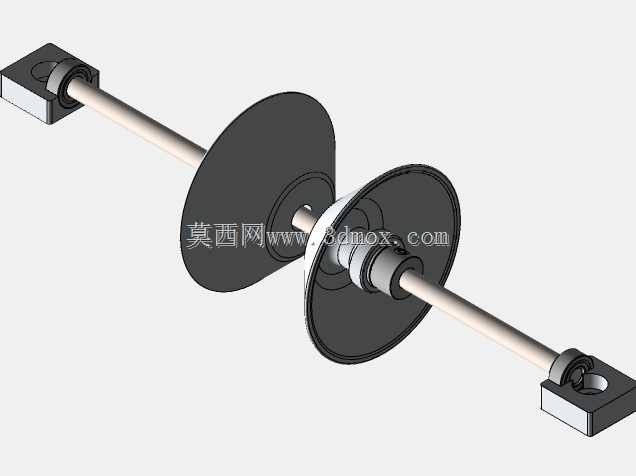

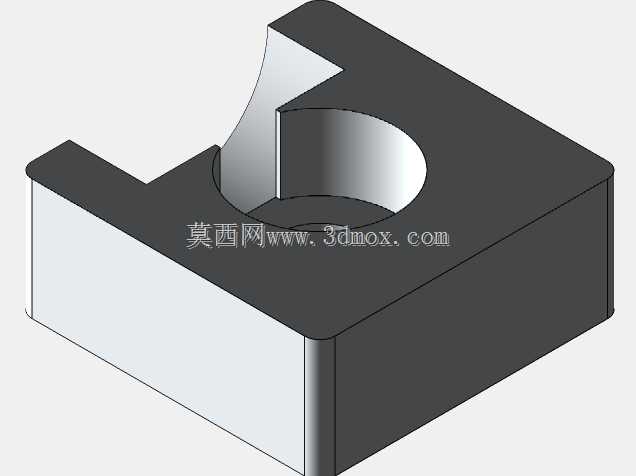

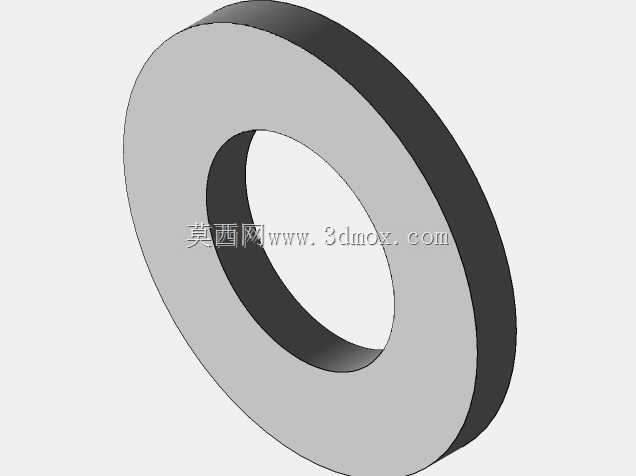

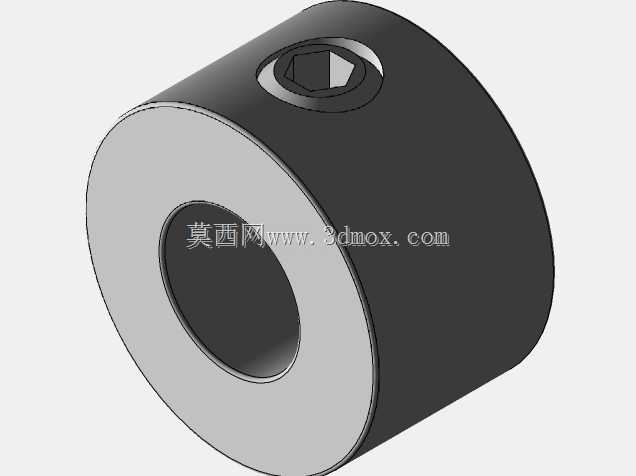

　　结构整体采用两端对称支撑的布局，核心转动副依托标准滚动轴承实现低阻尼转动，适配的轴承规格为内径6mm、外径13mm、厚度5mm，配套6mm直径的光轴作为主支撑轴，这类光轴和轴承属于通用机械标准件，采购替换成本极低，无需定制特殊加工件，日常维护更换十分便捷。两端的固定座采用方块式安装基准，安装面平整，可通过螺栓、扎带或者强力胶固定在打印机型材框架、桌面工作台或者独立耗材架上，安装边界灵活，不需要对原有设备做结构性改造，适配不同品牌、不同尺寸的桌面级3D打印机使用。

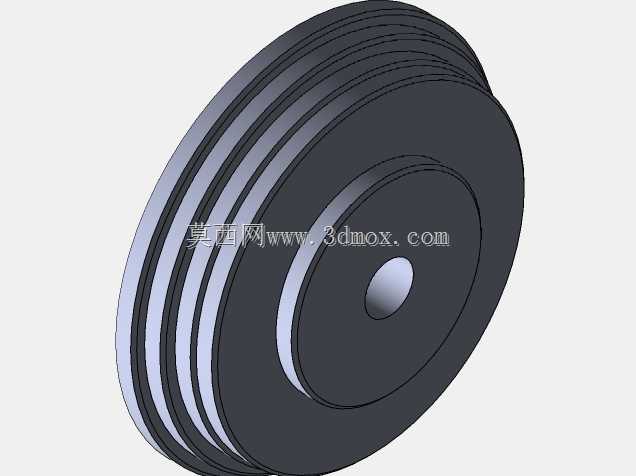

　　设计过程中针对3D打印的工艺特性做了两处针对性优化：通用款的锥形限位盘采用大倾角锥面设计，可适配市面上绝大多数常规规格的1kg装耗材卷轴，锥面的自定心特性可以让卷轴自动对中，不会出现轴向窜动导致的送料偏移；另一款专用限位结构则针对日常使用中高频出现的四种耗材卷轴内辊尺寸做了适配，对应内辊直径分别为56.5mm、52.5mm、51.5mm、31.3mm，考虑到FDM打印件的成型公差和装配间隙，设计时对配合尺寸做了微幅缩量，确保打印完成后可以直接装配，不需要二次打磨修配。

　　实际使用时，将轴承压入两端固定座的安装孔内，光轴穿过一侧轴承后，依次套入限位盘、耗材卷轴、另一侧限位盘，最后将光轴另一端穿入对侧轴承即可完成组装。锥形限位盘的盘面做了轻量化的镂空处理，既减少了3D打印的材料消耗和打印时长，也能降低整体转动惯量，让卷轴在送料时转动更跟手，不会因为惯性过大导致耗材松脱缠绕。两端固定座的安装孔位预留了足够的调节空间，可根据安装位置的实际情况调整光轴的平行度，避免光轴倾斜导致的转动卡滞。

　　不同于市面上常见的悬臂式耗材支架，这种两端支撑的结构刚性更好，即使放置1kg以上的大重量耗材卷，也不会出现轴端下弯的情况，长周期打印过程中结构稳定性更强。同时整体结构没有复杂的异形曲面，所有零件都可以直接通过FDM3D打印制作，不需要额外的支撑结构，打印难度低，普通用户也可以自行制作使用。在日常打印作业中，这款支架可以有效降低耗材送料阻力，减少挤出机的负载，对于远程送料的3D打印机来说，稳定的卷轴转动可以大幅降低送料不足、耗材拉断的故障概率，提升打印过程的稳定性。
