基于PC风扇BLDC电机改造的80毫米鼓风机

　　这款80毫米规格的鼓风机，核心设计思路是复用成熟量产的80毫米PC机箱风扇内置BLDC电机作为动力源，在原有电机的安装基准上重构蜗壳与叶轮结构，将原本轴流送风的风扇结构改造为侧出风的离心式鼓风结构，解决小尺寸空间内高压送风的需求。从实际应用场景来看，这类小尺寸高压鼓风机覆盖的领域非常广，小体积桌面级3D打印机的模型散热风道、紧凑型工控机箱的局部定点散热、小型桌面激光雕刻机的烟尘抽吸送风、便携电子设备的主动风冷模块，甚至是小型实验风道的动力源都能适配，相比同尺寸的轴流风扇，离心结构的鼓风机能提供更高的送风静压，在风道存在一定风阻的场景下，风量衰减幅度远小于普通轴流风扇，更适合带阻力的风道送风场景。

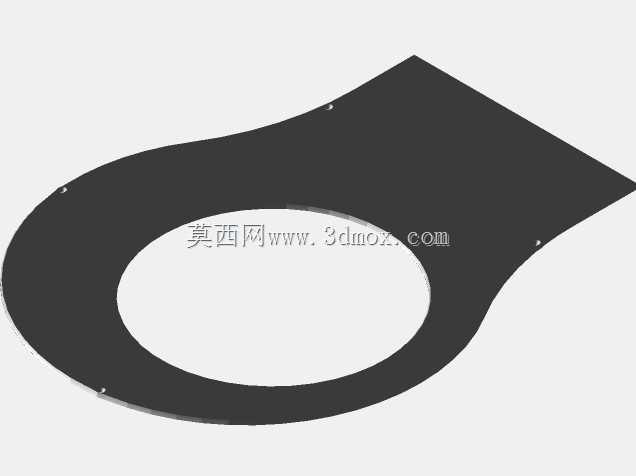

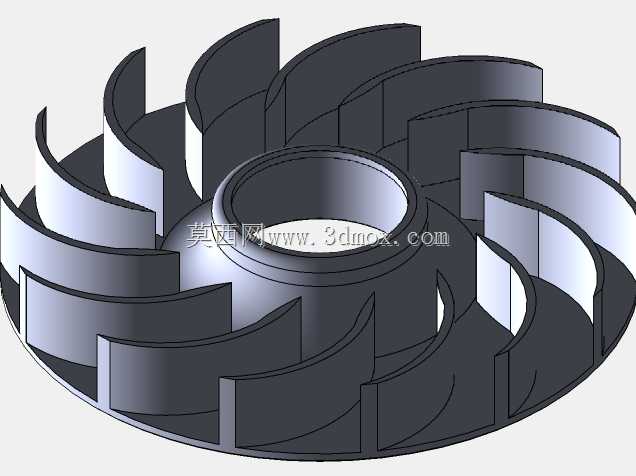

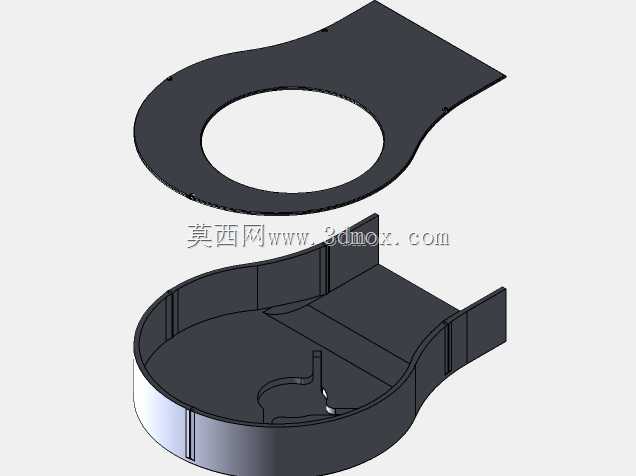

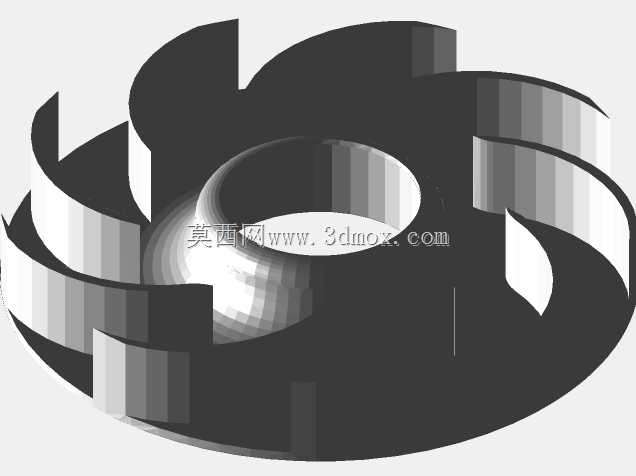

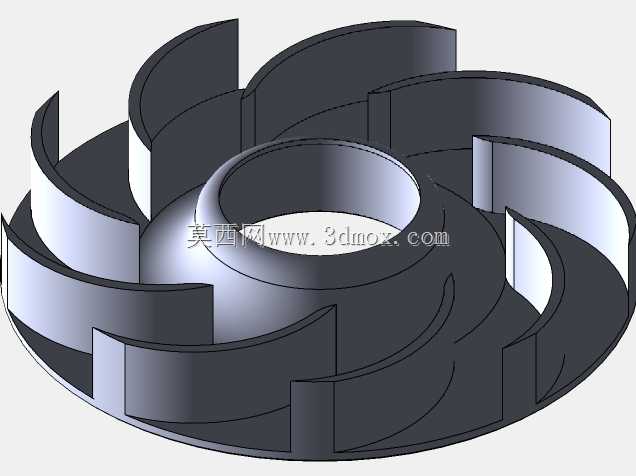

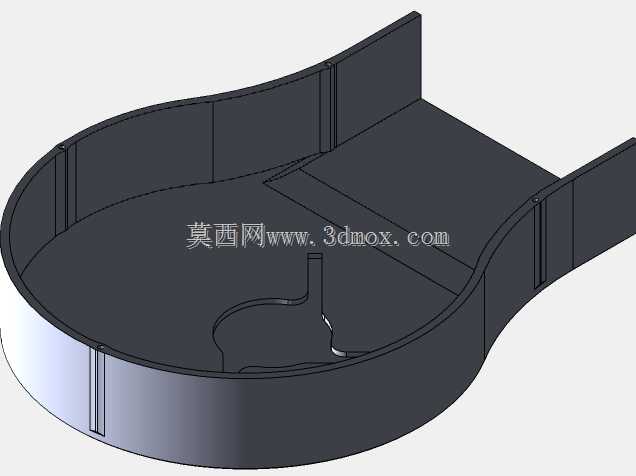

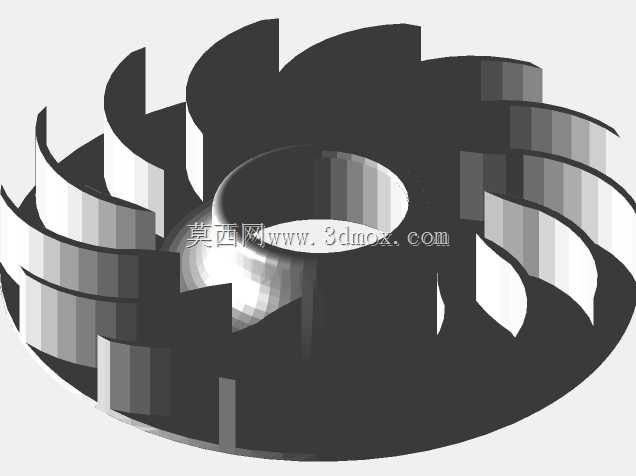

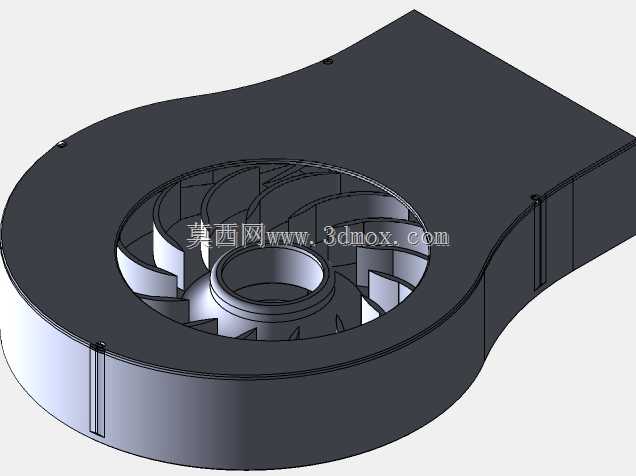

　　从结构设计逻辑来看，设计过程中首先锁定了原80毫米PC风扇BLDC电机的安装定位尺寸，包括电机定子的固定孔位、转子的配合轴径、电机驱动板的容纳空间，所有重构的结构都围绕这个基准展开，避免重新设计电机适配结构带来的额外成本与可靠性风险。蜗壳部分采用渐开线型线设计，型线的扩张角度经过反复校核，既保证气流从叶轮甩出后能顺畅沿着蜗壳内壁导向出风口，又不会因为型线扩张过快导致气流紊流产生额外的风噪与风压损失。叶轮部分采用多叶片前倾式离心结构，叶片的入口角与出口角匹配BLDC电机的额定转速区间，在电机常用的中高转速段能实现较高的风能转换效率，同时叶轮的轮盖与轮盘结构做了等强度优化，在保证叶片支撑刚度的前提下尽可能降低转动惯量，减少电机启动时的负载冲击，延长BLDC电机的轴承使用寿命。

　　外形尺寸与安装边界方面，这款鼓风机的主体轮廓最大直径控制在80毫米，整体厚度与原80毫米PC风扇保持相近的尺寸级别，安装孔位兼容标准80毫米风扇的孔距规格，也就是说原有设计中使用80毫米轴流风扇的安装位，不需要大幅修改安装结构就能直接替换这款鼓风机，大幅降低了设备改型的结构调整成本。出风口采用标准矩形接口设计，接口尺寸匹配常用的小型柔性通风管规格，方便用户外接导风管将气流引导到指定的散热或送风位置，蜗壳侧面预留了电机驱动板的走线槽，走线槽做了圆弧过渡处理，避免走线时线材被锐边割破绝缘层，同时走线槽的位置避开了叶轮的转动区域，不会出现线材剐蹭叶轮的故障风险。

　　从功能特性来看，因为复用了成熟的PC风扇BLDC电机，这款鼓风机的供电规格与普通PC风扇完全兼容，支持标准的12V直流供电，PWM调速功能也完整保留，用户可以根据实际的送风需求调整电机转速，在低负载场景下降低转速减少运行噪音，高负载场景下提升转速获得更大的送风压力。蜗壳与叶轮的结构都做了壁厚均匀性优化，适合采用3D打印或者小批量注塑工艺生产，壁厚控制在1.5毫米到2毫米之间，既保证结构强度满足日常使用的抗冲击要求，又不会因为壁厚过大导致生产过程中出现缩痕、变形等工艺问题。叶轮与蜗壳之间的间隙控制在0.3毫米到0.5毫米之间，间隙过小容易因为加工或者装配误差出现叶轮剐蹭蜗壳的问题，间隙过大则会导致叶轮出口的气流回流，降低鼓风效率，这个间隙值是兼顾加工公差与气动效率的最优区间。

　　在实际选型适配的时候，需要注意这款鼓风机的送风方向是侧出风，和普通轴流风扇的直吹方向不同，在结构布局的时候需要预留出侧面出风口的导风空间，不能在出风口位置紧贴其他结构件阻挡出风。另外因为是离心式结构，进风面需要预留至少10毫米的进风空间，不能将进风面完全贴靠在封闭结构上，否则会因为进风不足导致送风效率大幅下降，同时电机的散热也会受到影响，长期运行可能出现电机过热的问题。相比市面上同尺寸的成品鼓风机，这种基于成熟PC风扇电机改造的结构，在可靠性上有天然的优势，毕竟量产的PC风扇BLDC电机已经经过了长年累月的市场验证，平均无故障运行时间远高于小批量定制的小型电机，对于需要长期连续运行的设备来说，这种结构的稳定性更有保障，同时物料采购成本也更低，不需要单独开模定制专用电机，对于小批量设备研发或者个人DIY项目来说，能大幅缩短开发周期，降低前期的投入成本。
