桌面焊锡作业用40毫米排烟扇盒结构设计

在电子维修、小批量PCB手工焊锡、精细线束焊接这类桌面作业场景里，焊锡过程产生的松香烟雾、含铅微尘一直是影响操作人员职业健康的痛点，这类作业往往不需要大型中央集尘系统，工位分散、作业时长不固定，大型排烟设备铺设成本高、移动不便，小型工位级排烟装置的需求一直存在。这款40毫米规格的排气扇盒，正是针对这类零散桌面焊锡作业场景设计的小型排烟装置，核心用途就是近距离抽取焊锡作业产生的烟雾，在烟雾扩散到操作人员呼吸区之前就将其导流排出，相比市面上常见的简易风扇直吹排烟，这种盒式结构的设计能更好地约束气流路径，避免烟雾四散。

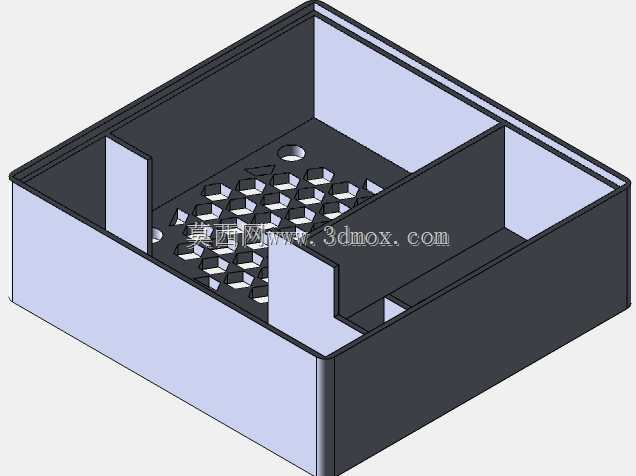

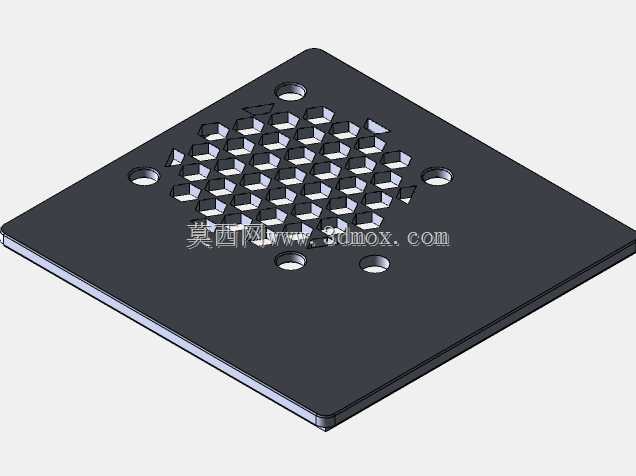

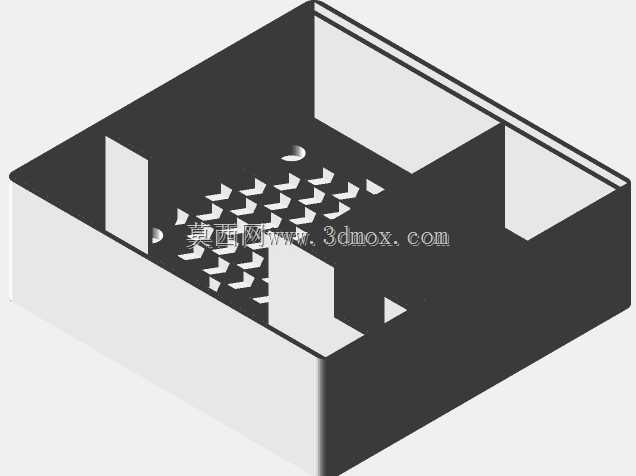

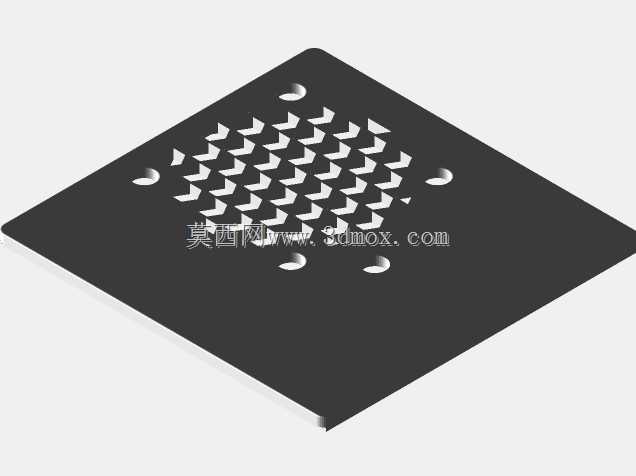

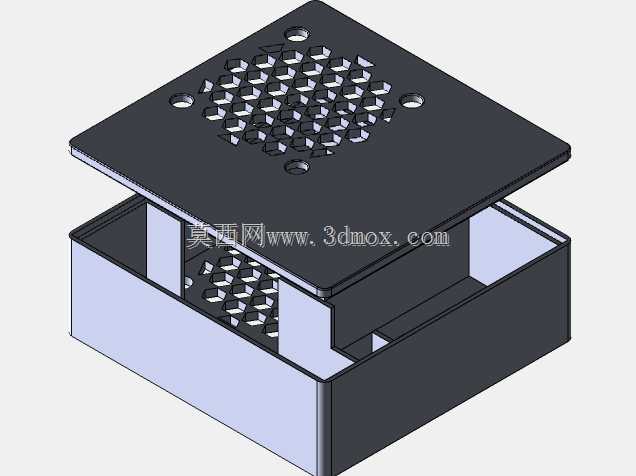

从结构设计思路来看，整个装置采用分层堆叠的盒式架构，上层是带蜂窝状格栅的盖板，下层是容纳风扇的盒体基座。上层盖板的格栅开孔做了等距阵列排布，既保证足够的通风通流面积，又能防止作业过程中细小的焊锡渣、引脚废料掉入风扇内部造成扇叶卡滞，盖板四角预留的安装孔位，可以直接匹配标准40毫米轴流风扇的固定孔距，不需要额外做转接支架，安装时直接将风扇固定在盖板与盒体之间的夹层位置即可，装配逻辑简单，后期维护更换风扇也不需要复杂拆解。盒体部分做了围边式设计，围边高度刚好覆盖标准40毫米轴流风扇的厚度，风扇嵌入后不会出现侧向漏风的问题，所有进入扇盒的气流都只能从上方格栅进入，再从侧方预留的排风接口导出，气流组织更集中，排烟效率比开放式风扇安装结构高不少。

从安装边界和尺寸参数来看，整个扇盒的平面尺寸完全围绕40毫米标准轴流风扇的外轮廓设计，长宽尺寸略大于风扇本体，预留了围边的壁厚空间，整体厚度控制在较低水平，放置在桌面不会占用过多作业空间，也不会遮挡操作人员的焊接视线。盒体底部做了平整的安装基面，可以直接通过双面胶、魔术贴固定在焊台侧边，也可以通过底部预留的螺丝孔固定在小型支架上，调整安装高度和角度，适配不同操作人员的作业习惯。排风侧的接口尺寸匹配常规的小型通风软管，用户可以根据需求外接软管将烟雾直接导出到室外或者接入小型过滤装置，不需要额外做接口转接。

在实际使用场景中，这种小型扇盒的适配性很强，除了桌面焊锡作业，也可以用在小型3D打印机的局部散热排烟、桌面激光雕刻作业的少量烟雾抽取、狭小设备舱内的局部排风散热等场景，只要是需要小流量近距离抽排烟雾、热风的工位，都可以通过调整安装位置来使用。设计过程中充分考虑了桌面作业的使用特点，整体结构没有突出的尖锐边角，所有棱边都做了小倒角处理，避免作业过程中刮碰操作人员的手臂或者刮伤焊台线材；格栅的开孔尺寸做了优化，既不会因为开孔过小导致风阻过大、排风流量不足，也不会因为开孔过大让手指误触到运转的扇叶，满足基本的安全防护要求。盒体的结构壁厚做了均衡设计，既保证足够的结构强度，日常放置、轻微磕碰不会出现变形开裂，又不会因为壁厚过大导致整体重量过重，增加安装固定的负担。夹层式的装配结构不需要复杂的卡扣或者过多的紧固件，只需要四颗螺丝就可以完成整个装置的装配，普通用户自己采购标准40毫米风扇就可以完成组装，不需要复杂的加工工艺，不管是3D打印制作小批量样品，还是通过注塑工艺批量生产，这套结构都具备很好的工艺适配性。
