普通碳钢直齿圆柱传动齿轮结构设计

　　这款直齿圆柱齿轮采用普通碳钢作为加工基材，在常规中小载荷的开式、半开式传动场景中应用十分广泛，从普通农用机械的动力传输单元，到小型输送设备的驱动端，再到普通机床的辅助进给传动链，都能见到这类结构齿轮的身影。不同于斜齿齿轮的轴向分力问题，直齿结构在啮合过程中仅产生径向载荷，对配套支撑轴承的轴向承载要求更低，能有效降低支撑组件的选型成本，也简化了安装支座的结构设计难度，在不需要大重合度、低噪音要求的传动场景下，这类齿轮的维护更换成本远低于其他齿形的传动零件。

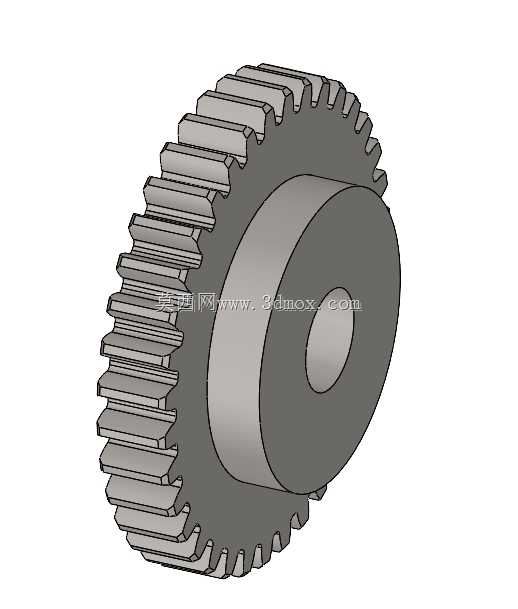

　　从结构设计逻辑来看，这款齿轮采用了轮毂与轮缘一体化的实心辐板结构，没有设置减重孔，适配小直径、中等齿宽的传动需求，轮毂部分的内孔为光孔设计，可根据实际安装需求加工键槽、顶丝孔，或是直接与光轴过盈配合安装，安装边界的适配性较强。轮齿部分采用标准渐开线齿形设计，齿顶高、齿根圆角均按照通用机械传动的标准参数取值，齿根处保留了足够的过渡圆角，能有效降低啮合过程中的应力集中问题，避免长期交变载荷下出现齿根断裂的失效情况。轮缘部分的厚度经过核算，能够满足额定载荷下的轮缘刚度要求，不会出现啮合过程中轮缘变形导致的齿形偏差、传动卡滞问题。

　　在实际设备装配过程中，这类齿轮的安装对中要求相对明确，只要保证啮合齿轮的轴线平行度在公差范围内，齿侧间隙预留符合对应模数的标准要求，就能实现稳定的动力传输。齿轮的端面与轮毂端面保持垂直，装配时可通过轴肩定位，不需要额外调整轴向位置就能保证啮合齿宽的对齐度，降低了现场装配的调试难度。普通碳钢的材质选择也兼顾了加工性能与使用强度，毛坯可直接采用圆钢车削加工，不需要复杂的铸造工序，滚齿、插齿加工后可根据实际载荷需求选择表面淬火、调质等热处理工艺，适配不同转速、载荷的传动工况。

　　从实际使用场景的适配性来看，这类齿轮不适合高速重载的闭式传动场景，但在低速、载荷平稳的传动链路中，其结构简单、加工便捷、替换方便的优势十分突出。比如小型食品输送线的驱动端传动，普通农用机具的动力分配单元，小型工装夹具的动力传输结构，都可以选用这类标准结构的直齿轮，不需要单独开模定制，只要匹配对应的模数、齿数、内孔尺寸，就能直接替换使用。齿轮的轮毂长度与齿宽比例经过合理设计，装配后与轴的配合长度足够，不会出现传动过程中齿轮偏摆、轮齿局部受力过大的问题，轮齿的啮合接触面积能保持在合理区间，有效降低齿面的不均匀磨损，延长零件的实际使用寿命。

　　在建模过程中，齿形部分严格按照渐开线生成逻辑绘制，保证齿形的参数精度，避免出现建模齿形与实际加工齿形偏差过大导致的啮合干涉问题；轮毂与轮缘的过渡部分采用圆角过渡，减少应力集中点，同时也符合实际机加工的工艺要求，不会出现建模结构无法通过常规机加工实现的问题。整个齿轮的结构没有冗余设计，所有尺寸参数都围绕实际传动需求、加工工艺、安装适配性设定，既满足传动功能要求，也兼顾了加工经济性与装配便捷性，是通用机械传动场景中十分典型的直齿齿轮结构。
