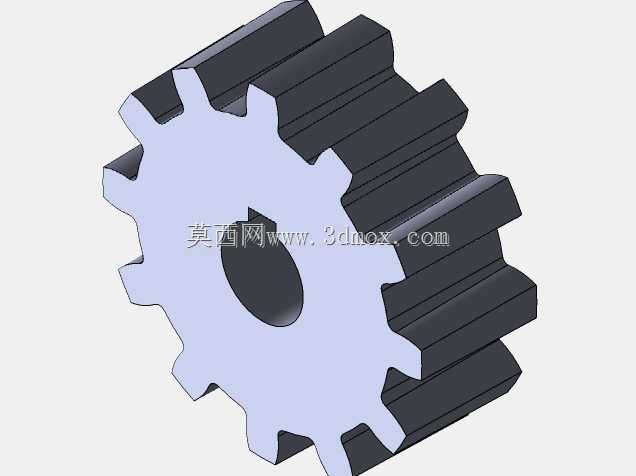

直齿圆柱传动齿轮结构三维设计

　　这款直齿圆柱齿轮是机械传动系统中应用最广泛的基础动力传递构件，日常在轻工输送设备、小型机床进给机构、农用机械传动箱、自动化生产线分度机构中都能见到它的身影，核心作用是在平行轴之间传递恒定转速比的旋转扭矩，相比斜齿轮它没有轴向分力，安装调试时不需要额外考虑轴向承载的限位结构，对支撑轴承的选型要求更宽松，适配很多轴向安装空间受限的传动场景。从结构设计逻辑来看，这款齿轮采用等模数等齿厚的标准直齿构型，齿廓为渐开线齿形，建模时严格按照展成法加工的成型逻辑构建齿面，齿根处做了标准圆角过渡，避免热处理和重载啮合时出现应力集中导致的断齿问题；中心轴孔为光滑通孔设计，可根据实际装配需求选配平键、花键或者过盈配合的连接方式，适配不同直径的传动轴安装，

　　齿宽方向没有额外的减重槽或者凸台结构，整体为实心盘式构型，适合中小模数、中等载荷的传动工况，能承受稳定的连续运转扭矩，不会因为结构冗余带来额外的转动惯量，频繁启停的传动场景下也能保证传动响应的及时性。在实际安装边界上，这款齿轮的齿顶圆、齿根圆、分度圆尺寸严格遵循标准模数系列参数，啮合侧隙控制在通用机械传动的推荐范围内，既不会因为侧隙过大导致正反转切换时出现冲击空程，也不会因为侧隙过小出现卡齿、运转发热抱死的问题；轴向安装时只要保证两个啮合齿轮的端面重合度对齐，齿面接触斑点沿齿高、齿宽方向的占比符合规范，就能实现平稳的动力传递，不需要额外的轴向位置微调结构。从应用场景适配性来说，这类直齿轮不需要复杂的加工工艺，普通滚齿机、

　　插齿机就能完成精加工，后期维护更换成本低，在很多开式传动、半开式传动的场景中也能稳定工作，对润滑条件的要求相比高精度斜齿轮、蜗轮蜗杆结构更低，定期涂抹润滑脂就能满足长期运转需求；设计时没有在齿面、轮体上做额外的雕刻或者标识结构，保证了轮体整体的应力分布均匀，不会因为额外的结构缺口降低轮齿的结构强度，运转过程中不会出现动平衡超标的问题，适配转速不超过1500转每分钟的中低速传动场景，不管是作为减速传动的主动轮还是从动轮，都能保证恒定的传动比，不会出现速比波动导致的输出端运转不稳问题。在结构细节处理上，轮齿的端面边缘做了微小的倒角处理，既可以去除加工产生的毛刺，也能在安装啮合时起到导向作用，避免装配时轮齿边缘磕碰损伤齿面；

　　中心孔的两端同样做了倒角，方便传动轴的穿入装配，也能避免孔口边缘的锐边划伤配合轴的表面，影响装配精度。这类齿轮在选型替换时，只要确认模数、齿数、齿宽、中心孔直径四个核心参数匹配，就能直接替换同规格的失效零件，不需要对原有传动箱体做额外的改造，适配性极强，是通用机械传动备件库中常备的基础零件之一。
