全3D打印结构桌面级FDM成型设备

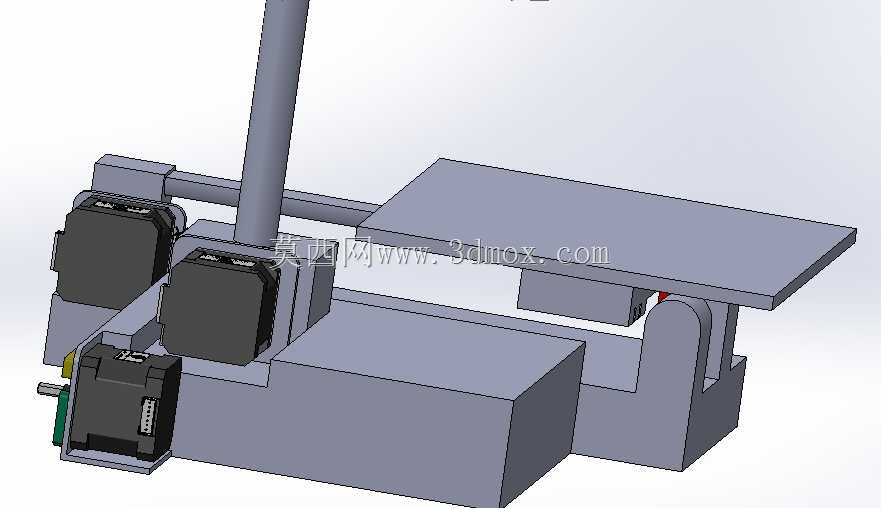

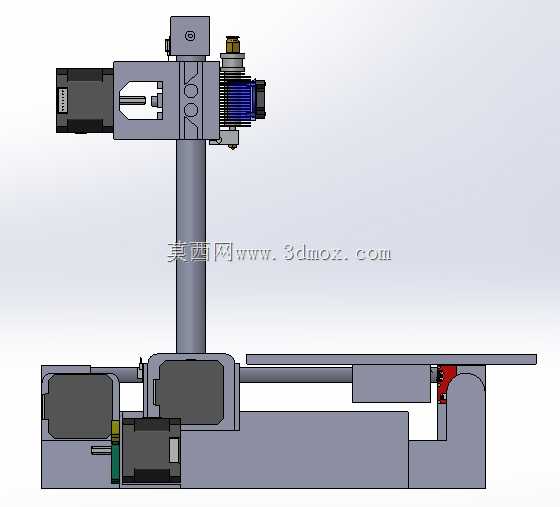

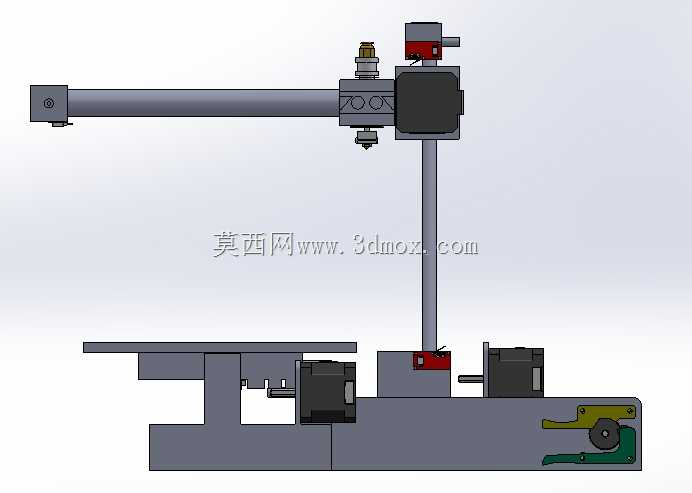

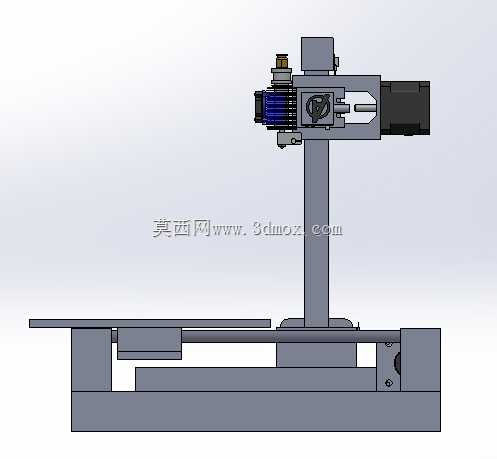

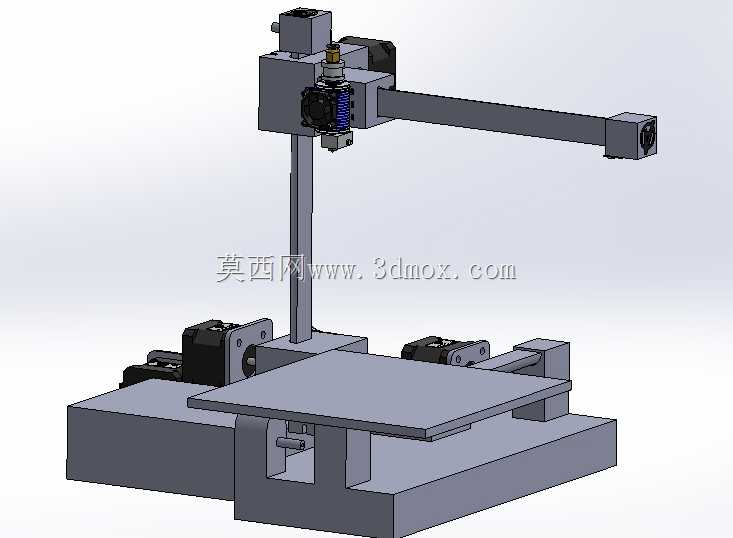

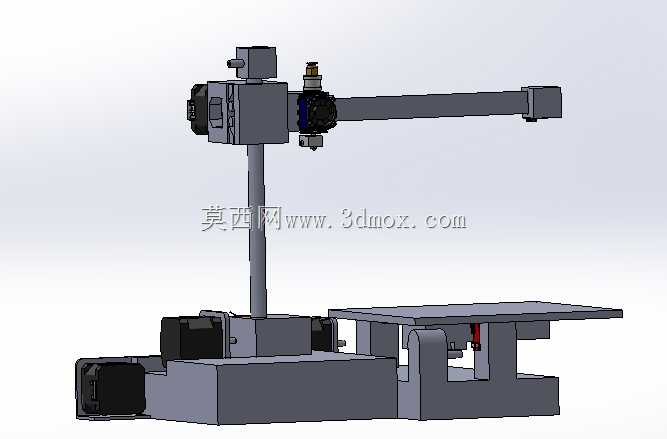

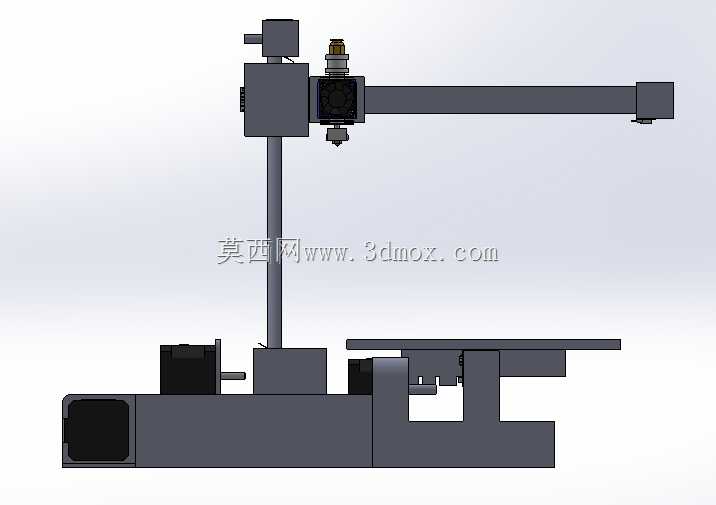

　　这套可完全通过3D打印制作的桌面级成型设备，核心定位是面向个人DIY场景、小型创客工坊的低成本快速成型需求，适配小尺寸创意零件打样、教学实训操作、简易功能件试制等场景，无需依赖复杂的金属加工工序，仅靠常规FDM打印设备即可完成绝大多数结构件的制作，大幅降低自制增材制造设备的门槛。从结构布局来看，设备采用单立柱悬臂式运动架构，Z轴导向组件垂直固定于分体式底座一侧，X轴运动横梁沿立柱做垂直方向的进给，打印挤出组件挂载于X轴横梁上完成横向移动，Y轴运动平台集成在底座平面区域承载打印工件，这种布局的优势在于结构件拆分逻辑清晰，打印时无需大尺寸成型平台即可完成所有零件制作，组装时的调试难度低于传统矩形框架式结构，对新手制作者更友好。

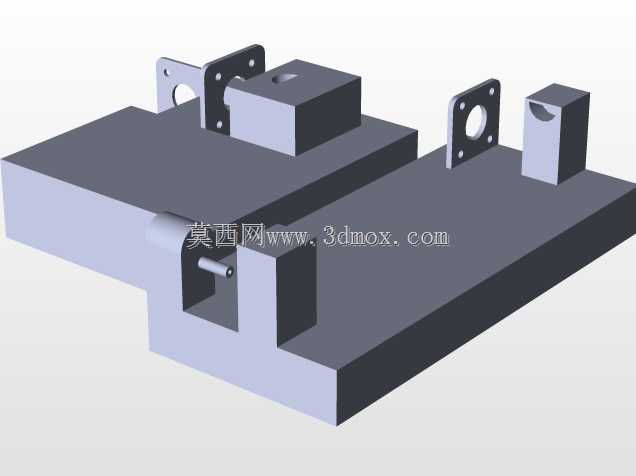

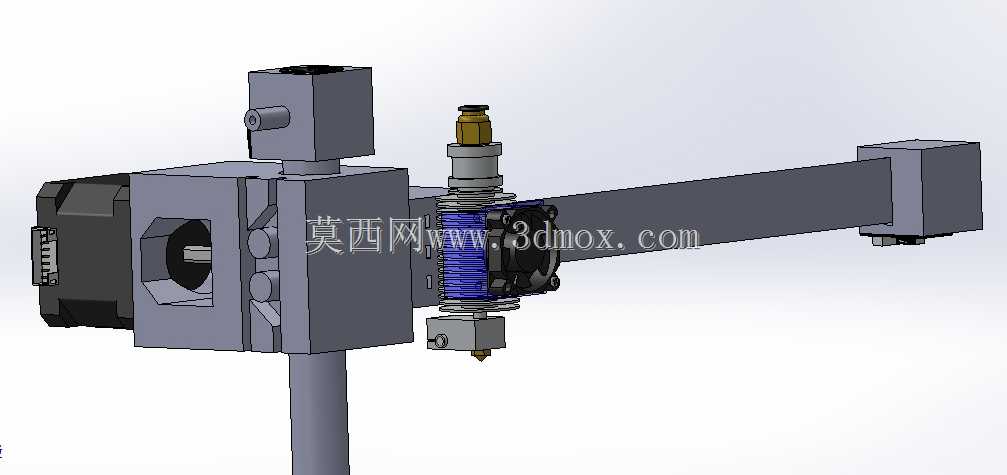

　　设计阶段针对3D打印件的力学特性做了专项优化，所有受力杆件的打印填充率设定为50%，兼顾结构刚性与打印耗材用量，避免填充率过高导致的打印周期过长、耗材浪费，也防止填充率不足引发的运动过程中结构震颤、成型精度下降问题。底座部分拆分为三个独立打印单元，其中一个为整体基座主体，剩余两个为分体式拼接组件，这种拆分方式既适配小尺寸打印平台的制作能力，也能在局部零件损坏时单独更换，无需整体重新打印底座，降低后期维护成本。运动执行端采用常见的步进电机作为动力源，配合同步带传动实现X、Y轴的高速往复运动，Z轴采用丝杆传动保证垂直进给的精度，挤出端采用通用的远程近程挤出结构，适配常规1.75mm直径的3D打印耗材，可兼容PLA、

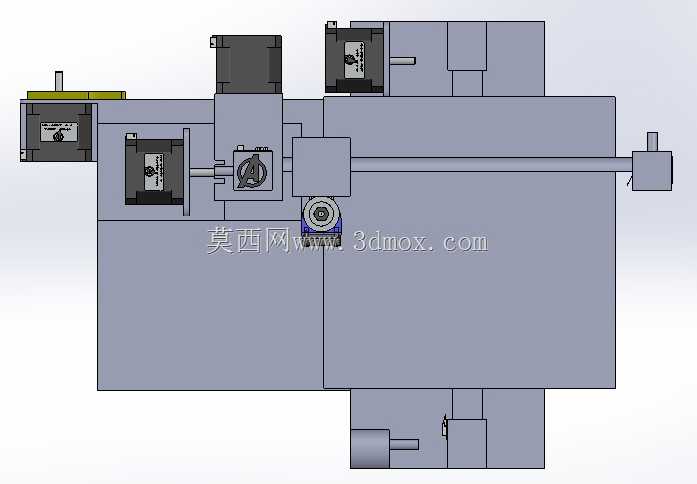

　　PETG等常见的桌面级打印材料。电控部分预留了通用开源控制板的安装位，可适配主流的开源3D打印机固件，接线端口做了统一的走线槽设计，避免运动过程中线路剐蹭运动部件引发故障。安装边界方面，设备整体占地尺寸适配常规桌面摆放，底座投影面积小于A3纸张尺寸，垂直高度控制在常规桌面置物架的容纳范围内，无需额外预留超大安装空间，工作台面仅需保证水平承重即可完成部署。实际使用过程中，该设备可完成最大尺寸150mm见方以内的工件成型，满足绝大多数个人创意打样、教学演示的尺寸需求，运动部件的连接位均设计了可调预紧结构，长期使用出现传动松弛时可通过调节螺丝张紧同步带、调整导向轮间隙，无需更换结构件即可恢复精度。

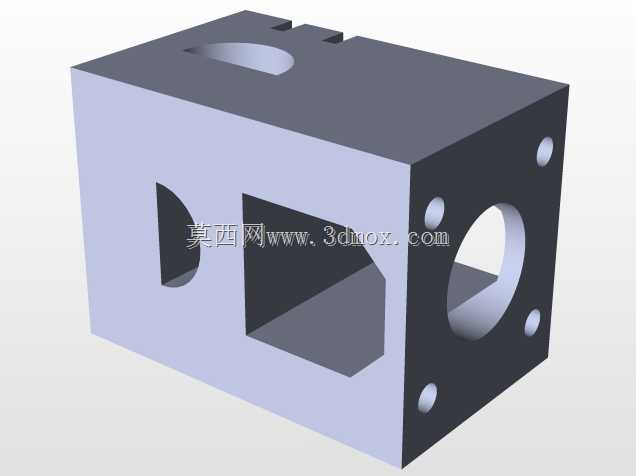

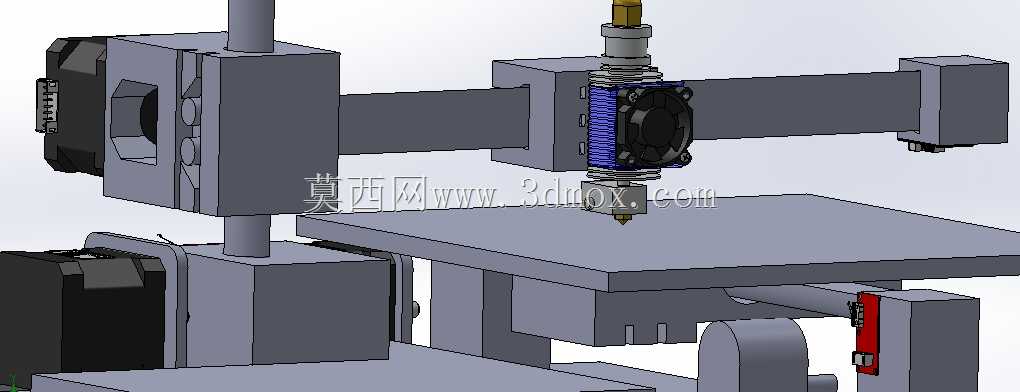

　　所有打印件的连接孔位均做了适配标准紧固件的尺寸设计，采用市面通用的M3、M4螺丝螺母即可完成整机组装，无需定制特殊规格的五金连接件，制作者可直接通过常规五金渠道采购配套标准件。结构设计上规避了传统3D打印机需要大量定制铝型材、激光切割钣金件的问题，除了电机、传动件、电控元件、紧固件等通用五金与电子件外，所有支撑、连接、导向固定结构均可通过3D打印制作，真正实现自复制式的增材制造设备制作逻辑，适合用于增材制造教学场景下的设备原理演示，让学习者可以通过从打印零件到整机组装调试的全流程，掌握FDM设备的结构原理与调试技巧。设备的打印平台采用可调平式设计，四个角位预留了调平弹簧的安装位，可通过手动调节实现平台与喷嘴的间距校准，无需额外添加自动调平传感器即可完成基础的打印调平操作，进一步降低整机制造成本。悬臂结构的设计也方便打印过程中观察工件成型状态，随时调整打印参数，清理喷嘴废料时的操作空间也比封闭框架式设备更充裕，适合新手操作时随时观察设备运行状态，及时排除堵料、翘边等常见打印故障。
