3D打印机MKS Nano TFT触摸操作面板

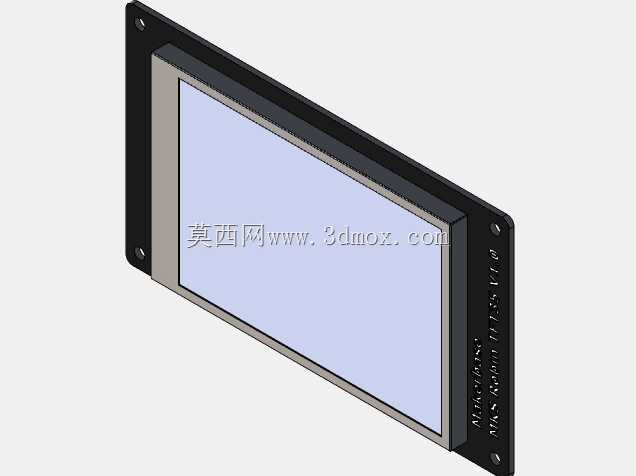

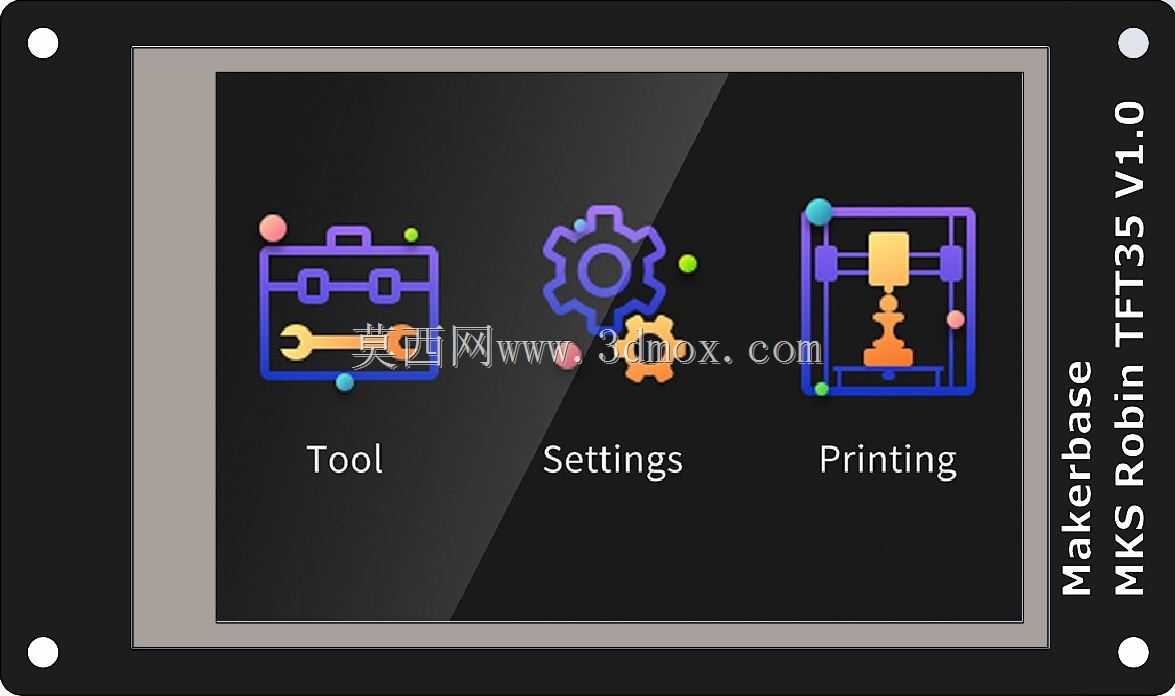

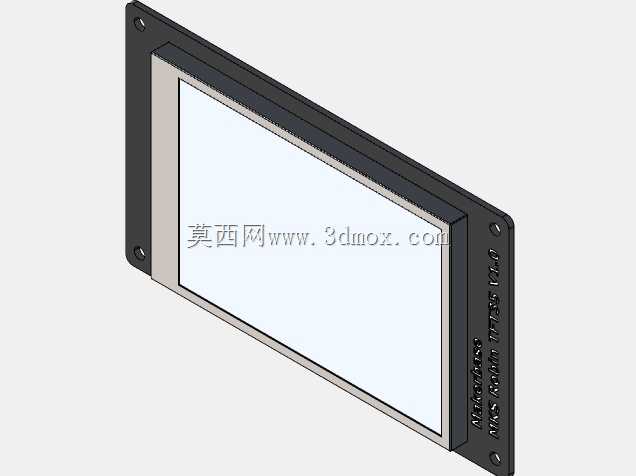

　　在桌面级FDM 3D打印设备的整机结构设计中，操作交互端的选型与结构适配是影响整机易用性的关键环节，这款MKS Nano TFT触摸面板，是针对小尺寸桌面级3D打印机开发的嵌入式人机交互部件，主要适配紧凑型机身的安装需求，解决小尺寸机型操作区域空间不足、交互逻辑繁琐的实际问题。从实际应用场景来看，这类小尺寸触摸面板多用于打印幅面在220220250mm以内的桌面级消费级3D打印机，也可适配部分小型光固化3D打印机的操作端改装需求，安装位置通常布置在机身正面斜向操作区，或是机身侧方的嵌入式安装槽内，方便操作人员在调平、进料、启动打印任务时无需连接上位机，直接在设备端完成所有操作。从功能特性来看，这款面板采用电阻式触控方案，适配车间、创客空间等存在少量粉尘的使用环境，不会因为手指带少量耗材碎屑、汗渍就出现触控失灵的问题，屏幕显示区域划分了三个核心功能入口：工具模块集成了手动移动轴、挤出头进退料、热端热床温度手动控制、自动调平触发等常用调试功能，设置模块包含步进电机电流校准、温度PID参数调整、屏幕亮度调节、语言切换等系统配置项，打印模块则负责读取存储介质内的模型文件、实时显示打印进度、热端热床实时温度、打印剩余时长，还支持打印过程中的暂停、续打、紧急停止操作，完全覆盖3D打印机日常使用的所有交互需求，无需额外连接电脑即可完成全流程操作。从设计思路来看，这款面板采用一体化边框设计，屏幕显示区域做了下沉式防护结构，外层覆盖透明防护层，

　　避免日常操作中尖锐物件刮花屏幕表面，面板四周预留了四个标准安装孔位，孔位间距符合小型嵌入式工控屏的通用安装尺寸，不需要额外设计定制转接支架，就能直接适配多数现成的3D打印机前面板安装位，降低结构设计阶段的适配工作量。面板侧边预留了排线接插位置，采用标准的FPC排线与主板连接，接插位置做了防呆设计，不会出现插反导致的屏幕烧毁问题，安装时只需要将排线对准接口插入，扣上压扣即可完成接线，不需要焊接操作，方便后期维护更换。从安装边界与尺寸来看，这款面板整体外轮廓尺寸适配3.5英寸屏幕的安装规格，屏幕显示区域占比超过80%，边框宽度控制在8mm以内，不会占用过多的机身正面空间，安装时需要在机身面板上开设对应尺寸的嵌入式槽位，

　　槽位深度控制在12mm即可容纳整个屏幕模组，不会与机身内部的主板、走线槽产生结构干涉。面板的触控响应延迟控制在100ms以内，操作时不会出现明显的卡顿感，屏幕显示采用高对比度配色方案，即使在车间光线较强的环境下，也能清晰看清屏幕上的温度数值、进度条等关键信息，不会因为反光导致参数识别困难。在结构设计的适配细节上，这款面板的背部做了散热筋结构，长时间工作时屏幕驱动板产生的热量可以通过背部筋条快速散出，不会因为长时间连续打印导致屏幕过热出现花屏、触控失灵的问题，面板的工作电压与主流3D打印机主板的屏幕供电电压匹配，不需要额外增加电压转换模块，直接通过排线即可完成供电与通讯，简化整机内部的走线布局。对于结构设计人员来说，

　　选用这款面板时只需要按照给定的安装孔位、外轮廓尺寸预留安装空间，提前规划好排线的走线路径，避免排线与运动的X轴、Y轴拖链产生干涉即可，不需要额外做过多的定制化结构修改，能够有效缩短整机的开发周期。在实际设备调试阶段，这款面板的UI逻辑符合多数3D打印用户的操作习惯，不需要额外做复杂的固件适配，只需要在主板固件中开启对应的屏幕驱动选项，即可完成屏幕的驱动匹配，减少固件调试的工作量。面板表面的防护层做了防眩光处理，长时间操作观察也不会产生视觉疲劳，实体按键与触控结合的操作逻辑？不，这款是全触控操作，没有额外的实体按键，所有操作都通过触控完成，屏幕边缘的丝印标注了屏幕型号与版本信息，方便后期维护时确认配件型号。在设备量产装配环节，这款面板的安装流程简单，只需要四颗M3螺丝即可完成固定，装配工时远低于带实体按键的传统操作面板，能够有效降低整机的装配成本。
