M20规格六角锁紧螺母结构设计

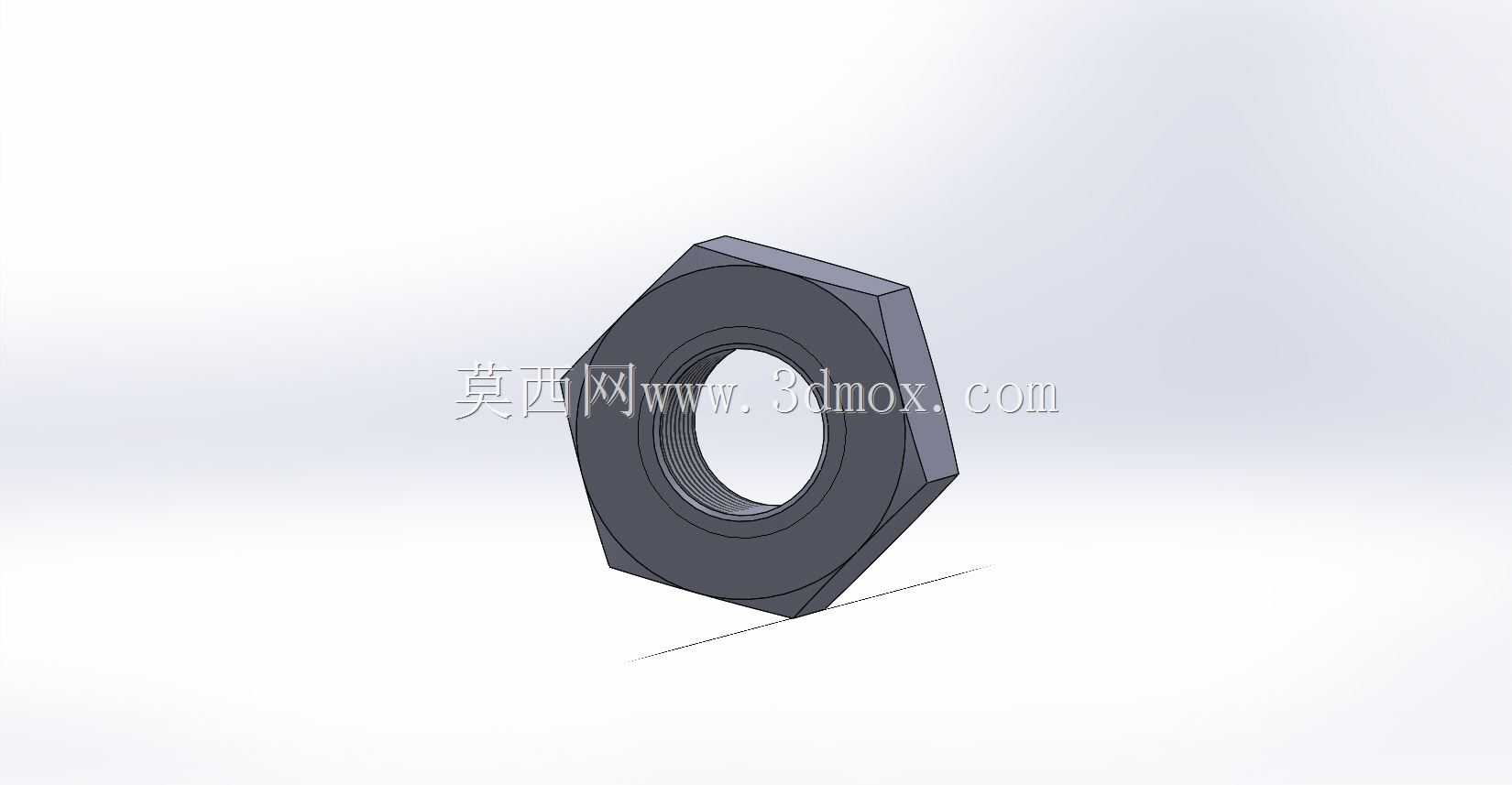

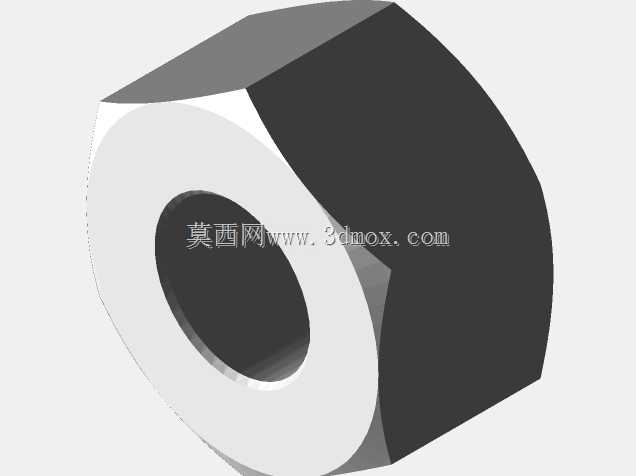

　　在重型设备机架拼接、输送线支架装配、大型工装夹具装夹这类需要大规格螺纹紧固的场景里，M20六角螺母是出现频率极高的连接件，它不需要额外定制异形紧固结构，就能和对应规格的外螺纹件配合，实现两个或多个构件的刚性压紧连接。这类螺母的核心功能是通过内螺纹与螺栓、螺柱的外螺纹旋合，将轴向锁紧力均匀分散到六个侧面的承压端面上，相比四方螺母，它的扳拧角度更小，在空间局促的安装位置，只需要转动60度就能找到下一个扳拧受力面，适配开口扳手、套筒、梅花扳手等多种常用工装工具，现场装配的容错率更高。从设计逻辑上看，这款M20六角螺母的结构完全围绕大载荷紧固场景做优化，整体采用正六棱柱外形，中心加工连续的标准公制内螺纹，螺纹精度适配常用的6H公差带，

　　能和市面上绝大多数同规格的4.8级、8.8级外螺纹件顺畅旋合，不会出现卡滞、滑牙的问题。螺母的两个端面都做了平整加工，和被连接件接触的支撑面平面度控制在合理范围内，锁紧时不会因为端面倾斜导致螺纹副受力偏载，能有效避免长期受振动后出现的松脱风险。六个棱边都做了微小的倒角处理，既可以去除加工过程中产生的毛刺，避免装配时划伤操作人员的手部，也能在螺母旋入外螺纹件时起到导向作用，不需要刻意对准螺纹起始位置，就能快速完成初步旋合。从安装边界尺寸来看，这款M20六角螺母的对边尺寸符合通用紧固件标准，配套选用30mm规格的扳手即可完成装拆，螺母整体厚度满足大载荷下的强度要求，不会因为锁紧力过大出现螺纹滑牙、螺母本体开裂的问题。在实际工程应用中，

　　这类螺母常被用在钢结构厂房的梁柱连接、重型输送机的机架拼接、大型农业机械的底盘固定、冲压设备的模具装夹等场景，它不需要搭配特殊的安装工具，现场维护时即使没有专用工装，用普通的活动扳手也能完成装拆作业。设计这类螺母的三维模型时，需要重点关注内螺纹的收尾结构、棱边倒角的尺寸一致性、两端支撑面的平行度，这些细节直接影响后续加工出来的实物能不能满足装配要求。比如内螺纹的收尾段如果过长，会导致螺母旋合到贴紧被连接件时，有效螺纹啮合长度不足，受冲击载荷时容易出现螺纹脱扣的问题；如果两端支撑面平行度超差，锁紧后螺栓会受到额外的弯曲应力，长期交变载荷下很容易出现螺栓断裂的故障。另外，六个侧面的表面粗糙度也要控制在合理范围，

　　既不能过于粗糙导致扳手卡滞，也不需要过高的加工精度徒增制造成本，毕竟这类零件属于通用紧固标准件，量产时要兼顾性能和加工成本。在做整机结构设计时，选用这款M20六角螺母需要提前预留足够的扳手操作空间，要保证扳手能顺利套入螺母侧面，并且有足够的转动空间完成锁紧动作，避免出现设计时预留空间不足，现场装配时无法拧动螺母的问题。和同规格的圆螺母、法兰螺母相比，普通六角螺母的结构更简单，加工成本更低，适用的场景也更广泛，在没有特殊防松、密封要求的普通紧固场景里，它是性价比最高的选择。如果是在振动较大的设备上使用，也可以搭配弹垫、平垫或者防松垫片使用，进一步提升连接的可靠性，不需要更换螺母本身的规格，就能适配不同工况的紧固需求。
