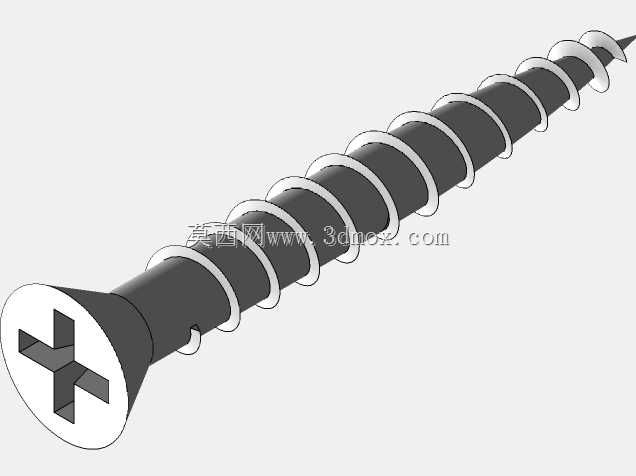

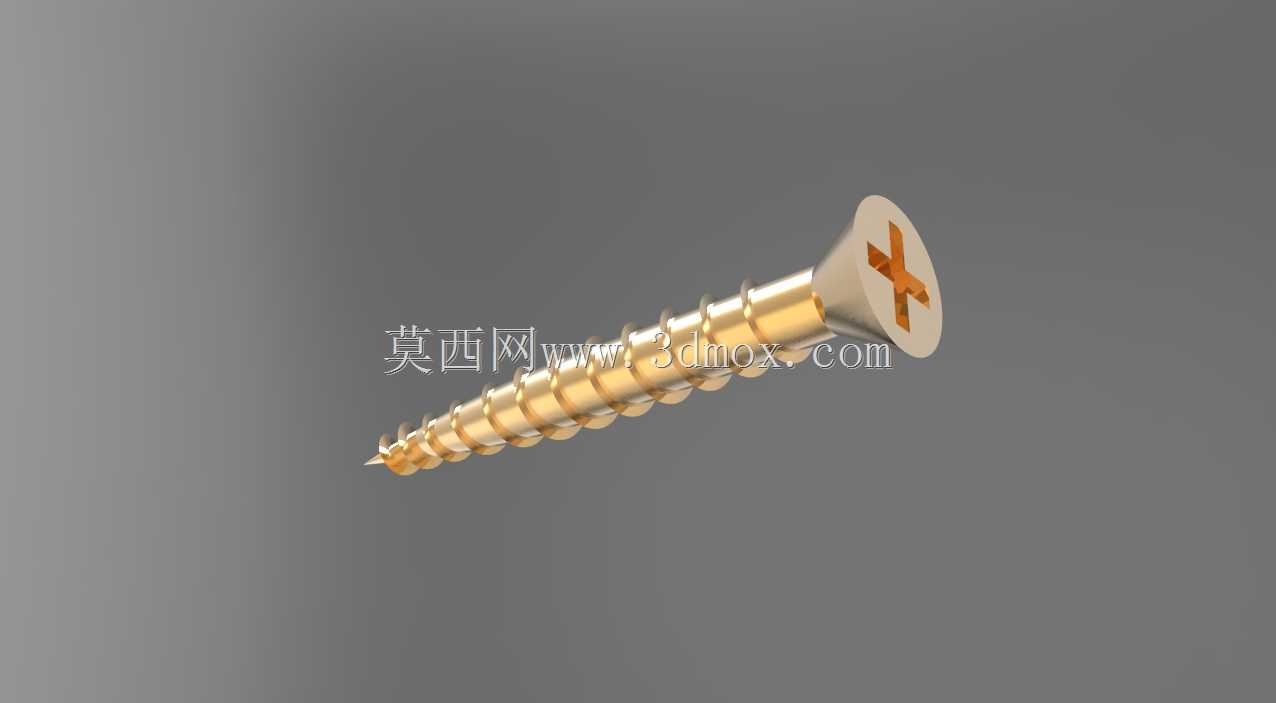

十字槽沉头自攻螺钉三维结构设计

　　在各类钣金装配、木质构件连接、塑料壳体拼接场景中，沉头自攻螺钉是应用频次极高的紧固连接件，不需要预先加工内螺纹，依靠自身螺纹在被连接件上攻出匹配螺纹，大幅降低装配工序复杂度，提升现场安装效率。这款十字槽沉头自攻螺钉的设计，首先从安装后的外观平整度出发，沉头锥角采用行业通用的90度设计，能够完全沉入预制的沉孔内，安装完成后螺钉头部与被连接件表面齐平，不会出现凸起剐蹭的问题，适配各类对表面平整度有要求的外装壳体、家具面板、设备外罩等场景。

　　螺纹部分采用连续的三角牙型设计，牙距经过适配常用板材厚度优化，攻入过程中排屑顺畅，不会出现卡滞、滑牙问题，螺纹大径与中径的公差控制在合理区间，既保证攻入时的顺畅度，又能保证紧固后的咬合力，避免长期受振动出现松脱。钉尖部分采用收敛式尖头设计，攻入定位时不需要额外预钻定位孔，在厚度2mm以内的冷轧钢板、密度板、ABS塑料件上可直接对准定位点攻入，减少预制孔加工工序，适合批量装配线的快速作业需求。

　　头部的十字槽深度与槽型尺寸匹配通用PH2十字批头，装配时批头咬合充分，不会出现打滑拧花槽口的问题，槽口居中精度控制严格，拧入过程中受力均匀，不会出现偏斜导致的沉头贴合不严问题。从安装边界来看，这款螺钉适配的沉孔预制尺寸需要匹配头部直径，沉孔深度要略大于头部厚度，保证安装后头部完全没入工件表面；螺纹攻入深度需要根据被连接件材质调整，在木质构件中攻入深度不小于螺钉公称直径的3倍，在金属薄板中配合底孔使用时，底孔直径略小于螺纹小径，保证螺纹咬合的牙数足够，避免紧固后出现滑牙脱出问题。

　　在实际设备装配场景中，这类螺钉常被用于电气柜门板与框架的连接、小型家电外壳的拼接、家具五金件的固定、汽车内饰件的安装，不同场景下可以根据使用环境选择对应的表面处理工艺，比如户外使用场景选择镀锌钝化处理提升防锈能力，室内干燥场景可选择镀镍处理提升外观质感。建模过程中对螺纹收尾部分做了平滑过渡处理，避免螺纹末端出现应力集中，在承受交变拉拽载荷时，不会在螺纹收尾处出现断裂失效；头部与螺杆衔接的位置做了微小的圆角过渡，减少冷镦加工时的应力集中，同时提升拧入时头部的承压能力，避免拧入力矩过大时头部出现断裂。

　　从选型适配角度，使用这类螺钉时需要根据被连接件的总厚度选择合适的螺钉长度，保证螺纹攻入底层连接件的深度足够提供所需的紧固力，同时要避免螺钉过长穿透底层工件影响其他部件的安装空间；对于经常需要拆卸的检修位置，不建议反复多次使用同一颗自攻螺钉，多次攻丝会破坏被连接件上的内螺纹牙型，导致紧固力下降，这类场景下建议配合铜嵌件使用，提升反复拆卸后的连接可靠性。在自动化装配线上使用时，这款螺钉的头部尺寸、长度公差控制严格，能够适配螺丝机的送料轨道，不会出现卡料、翻头等送料异常问题，适合批量自动化装配作业。
