可折叠升降桌面手机支撑托架结构设计

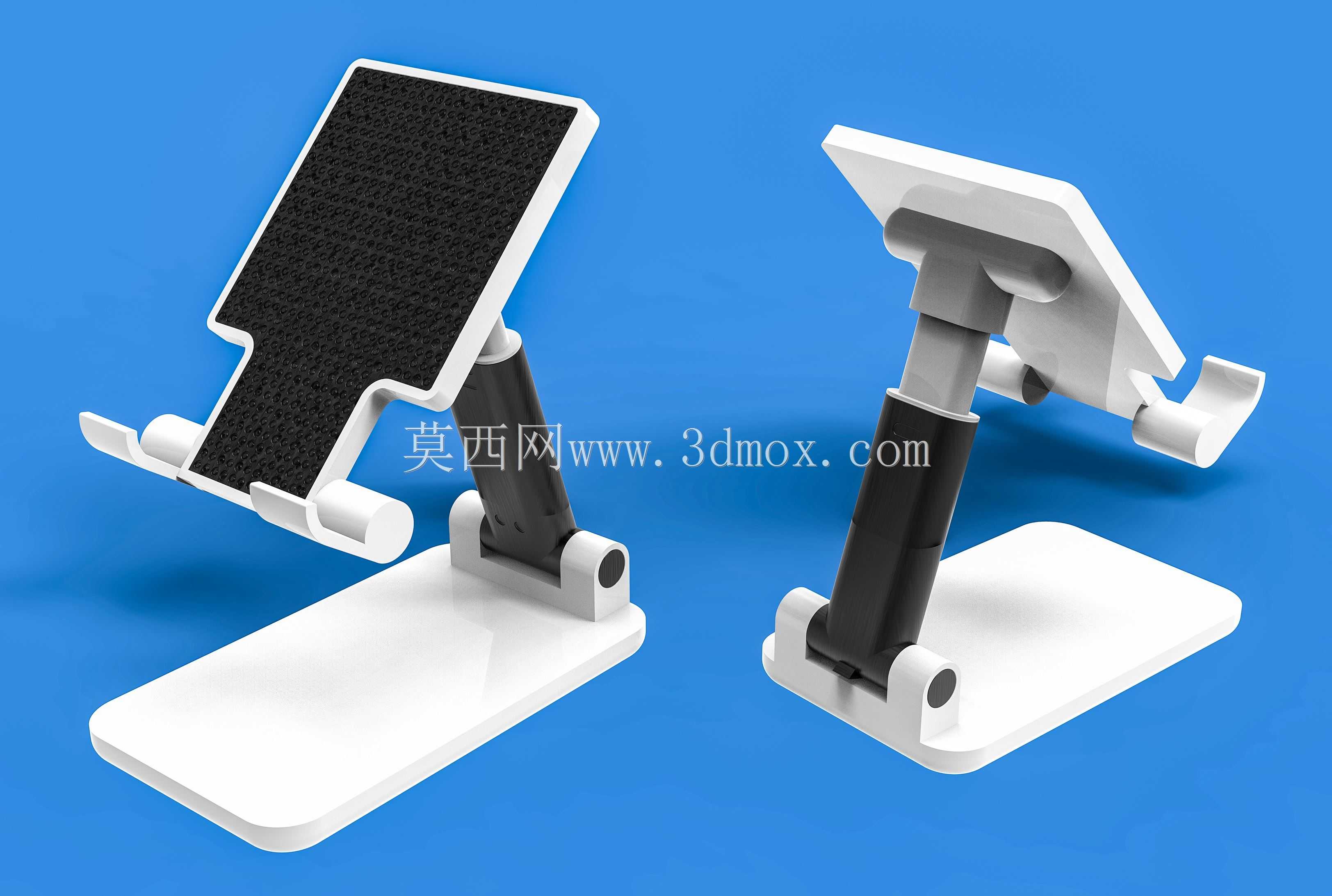

　　日常桌面办公场景中，不少从业者需要在处理电脑端工作的同时，随时查看手机端的消息、会议提醒或是技术参考资料，直接将手机平放在桌面不仅需要频繁低头抬眼，长时间使用还会造成颈椎负担，同时平放状态下手机的通知信息也容易被桌面杂物遮挡，错过重要提醒。这款可折叠升降的桌面手机支撑托架，就是针对这类桌面数码设备支撑需求设计的结构件，能在不占用过多桌面空间的前提下，为手机提供稳定的倾斜支撑，适配不同身高、不同坐姿下的视线高度需求。

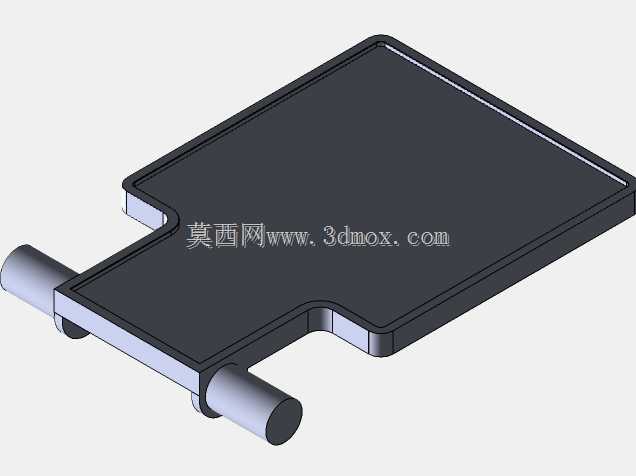

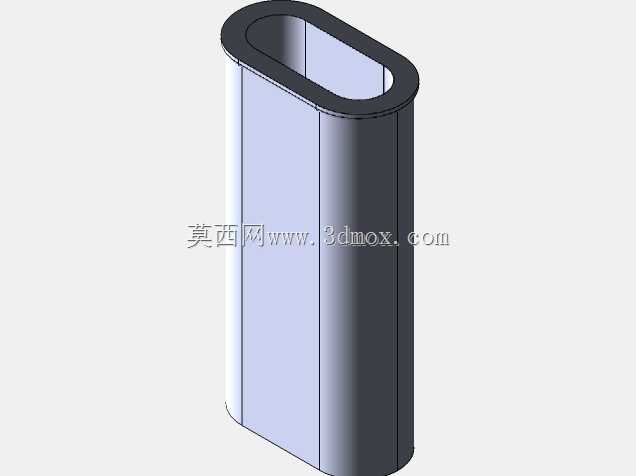

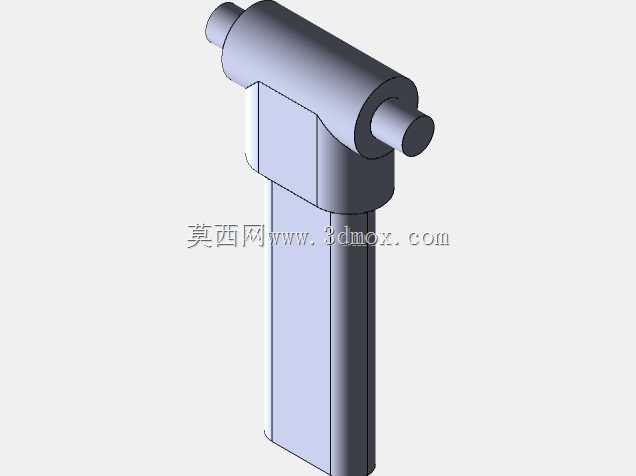

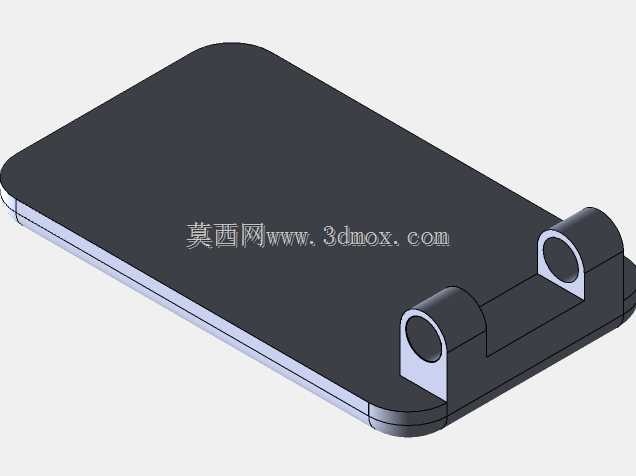

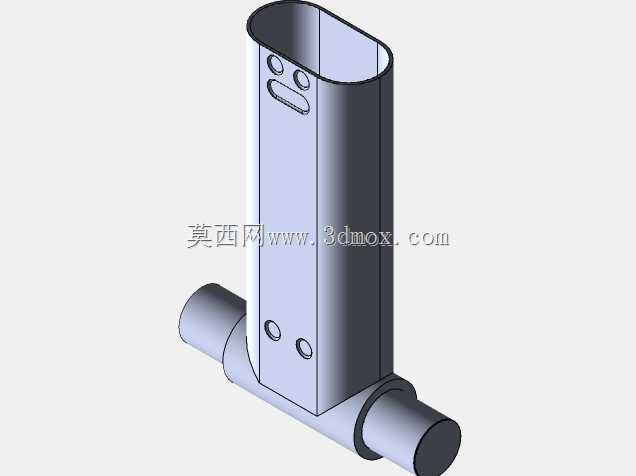

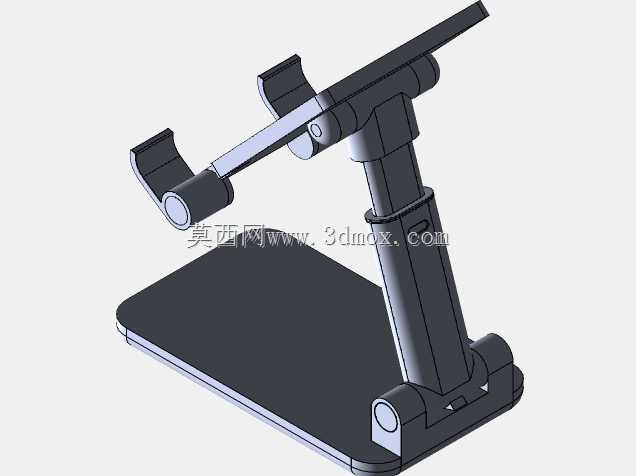

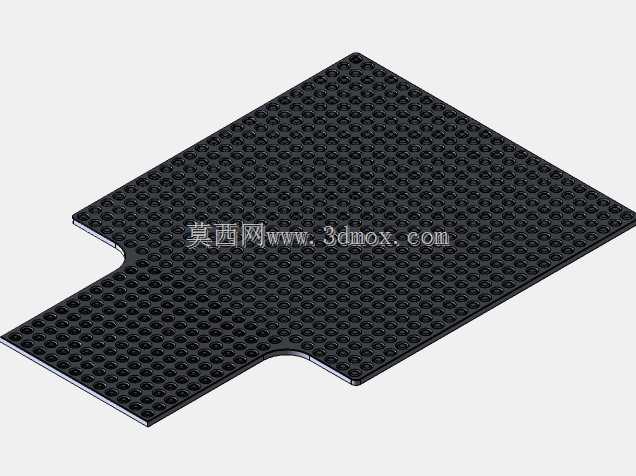

　　从结构设计逻辑来看，这款托架采用了三段式的铰接结构，底部是一体化成型的平面底座，作为整个支撑结构的承重基础，底座底面做了微弧的圆角处理，避免尖锐边角刮划桌面漆面，同时底座的配重经过重心校核，当手机放置在托板上时，整体重心始终落在底座的投影范围内，不会出现前倾翻倒的情况。中间的升降支撑杆采用了嵌套式的伸缩管结构，内外管之间设置了阻尼衬套，不需要额外的锁止旋钮，调整到任意高度后都能依靠阻尼力保持位置，调整过程顺滑无卡顿，也不会出现使用一段时间后阻尼失效自动下滑的问题。上部的手机托板做了下凹的承托结构，底部带有两个凸起的挡边，能卡住手机的下边缘，托板表面贴附了软质的防滑垫层，既可以避免手机背面被硬质塑料刮花，也能增大摩擦力，防止手机在倾斜状态下滑落。

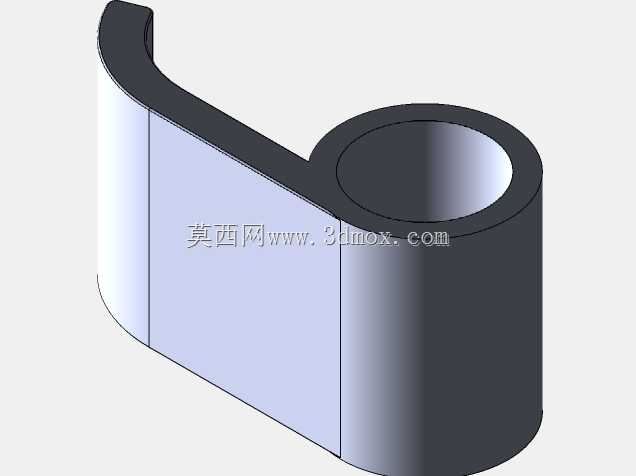

　　铰接位置的转轴采用了过盈配合的阻尼转轴设计，托板的倾斜角度可以在0到135度之间自由调整，不管是竖屏查看消息、刷取技术文档，还是横屏观看线上培训课程、参与视频会议，都能调整到合适的倾斜角度，让手机屏幕和使用者的视线保持垂直，减少长时间观看的视觉疲劳。整个托架的折叠结构设计也充分考虑了收纳需求，不使用的时候，可以将升降杆完全收回，再把托板向下翻转到底座平面上，整体折叠后的厚度不到3厘米，可以轻松塞进电脑包的侧袋或是办公桌的抽屉里，不会占用过多的收纳空间，对于需要经常在不同办公地点切换的外勤人员、驻场工程师来说，携带也十分方便。

　　从安装和使用边界来看，这款托架不需要额外的固定安装步骤，取出后直接放置在平整的桌面、台面甚至是笔记本电脑的掌托边缘都可以稳定使用，对放置平面的平整度要求不高，即使是带有轻微纹理的木质桌面、磨砂桌面，底座的防滑底垫也能提供足够的摩擦力，不会出现使用过程中滑动移位的情况。托板的挡边高度做了针对性设计，即使是带厚度超过3毫米的保护壳的手机，也能稳定卡在挡边内，不会因为保护壳的厚度导致放置不稳，同时挡边的位置避开了手机底部的充电接口、扬声器开孔，手机放置在支架上的时候也可以正常插充电线充电，不会出现线缆被挡边挤压弯折的问题，长时间视频会议、线上培训的时候也能边充电边使用，不用担心手机电量不足的问题。

　　在结构细节的处理上，所有的铰接位置都做了隐藏式的转轴设计，没有外露的螺丝或是尖锐的金属凸起，日常调整角度的时候不会刮到手，也不会勾扯到桌面上的文件、线缆。伸缩管的配合间隙控制在0.1毫米以内，升降过程中不会出现左右晃动的情况，调整到最高位置的时候，托板的整体晃动量控制在0.5毫米以内，点击手机屏幕操作的时候不会出现明显的晃动感，操作稳定性足够满足日常使用需求。整体结构没有易损的卡扣类零件，所有的活动连接都依靠阻尼转轴和过盈配合实现，正常使用情况下的结构寿命能满足上万次的折叠、升降调整，不需要频繁更换部件，长期使用的可靠性较好。
