吸顶式烟雾火灾探测器外壳上盖结构

　　在民用建筑、工业厂房、商业综合体的消防预警系统布设场景中，吸顶安装的感烟类火灾探测器是前端感知层的核心部件，而探测器上盖作为直接暴露在安装环境中的外部结构件，既要承担内部光学迷宫、传感电路板、接线端子的防护作用，也要兼顾烟雾进流效率、安装适配性与外观协调性，其结构设计的合理性直接影响探测器的响应灵敏度与长期运行可靠性。

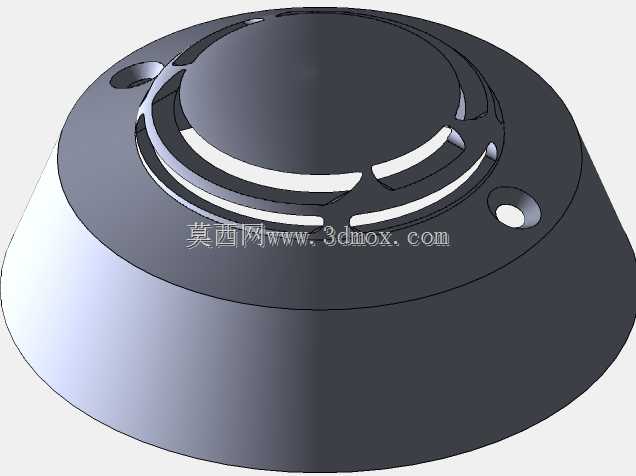

　　从结构功能层面拆解，该上盖采用一体化圆盘式构型，整体为渐变锥台过渡形态，底部边缘直径适配常规86型预埋接线盒的安装跨距，边缘对称设置的两个沉头安装孔，可直接配合自攻螺丝完成与底座的锁紧固定，安装后上盖与天花板贴合间隙控制在1mm以内，避免蚊虫、灰尘从侧边缝隙进入内部传感腔，同时减少积灰对光学探测组件的干扰。上盖中部的环形格栅结构是核心功能区域，格栅的条缝宽度经过流场仿真验证，既能够保证烟雾粒子在升腾过程中无阻碍进入内部探测腔，又能阻挡外界大颗粒杂物、喷淋水滴直接溅入内部，格栅的筋条厚度控制在1.2mm，既满足注塑成型的工艺强度要求，也不会对烟雾扩散形成明显遮挡。

　　设计过程中需要平衡多维度的工程约束：首先是防护等级要求，上盖与底座的配合面采用阶梯式止口结构，配合间隙均匀控制在0.15mm，配合内置的密封胶圈可达到IP30以上的防护等级，适配室内干燥环境下的长期使用需求，避免日常清扫的浮尘、空调冷凝水渗入内部造成电路误报。其次是光学屏蔽需求，上盖内表面采用哑光磨砂蚀纹处理，可避免外界环境光线从格栅缝隙射入后在光学迷宫内部形成反射杂光，降低光电式感烟元件的误触发概率，同时外表面采用细咬花处理，减少日常使用中的指纹、划痕残留，保持外观整洁。

　　从安装边界来看，该上盖整体突出天花板的高度不超过35mm，不会对室内层高形成明显压迫，圆润的边角过渡处理可避免安装维护过程中划伤作业人员，同时适配不同品牌同规格探测器底座的互换需求，上盖与底座的旋转卡扣锁紧行程设计为15度，安装时无需对准复杂定位结构，徒手即可完成拆装，方便后期运维人员更换电池、清理内部积灰。在材料选型层面，该类上盖通常采用阻燃ABS材质注塑成型，材料阻燃等级达到UL94-V0级，在遇到明火时不会持续燃烧，也不会产生熔融滴落物，符合消防部件的材料安全要求，同时材料具备良好的抗老化性能，在-10℃到55℃的常规室内环境温度区间内，不会出现脆裂、变形、变色等问题，可满足至少8年的使用寿命要求。

　　结构细节上，上盖内侧设置有均匀分布的定位筋条，可与内部光学迷宫的卡槽直接配合，无需额外螺丝固定即可完成迷宫组件的定位，减少装配工序的零件数量，降低整体装配成本。格栅的条缝走向采用斜向切角设计，在保证烟雾流通面积的同时，可避免外部人员直接从缝隙看到内部电路板结构，提升外观整体性，同时斜向结构可减少强光直射入内部的概率，进一步提升探测稳定性。上盖顶部的平面区域可预留丝印标识位置，用于标注产品参数、认证标识、方向指示等内容，平面度控制在0.2mm以内，保证丝印图案的清晰牢固。

　　在实际工程应用中，该类上盖结构不仅适用于光电式感烟探测器，也可通过调整格栅开孔率适配感温探测器、复合式烟温一体探测器的使用需求，仅需修改内侧的定位结构即可适配不同的内部组件布局，具备较强的平台化衍生能力。针对厨房、地下室等特殊场景，还可在格栅内侧加装不锈钢防虫网，进一步提升防护等级，而无需修改上盖的主体结构，大幅降低衍生型号的开模成本。设计过程中还充分考虑了注塑成型的工艺性，整体拔模斜度设置为1.5度，所有边角均采用R0.5以上的圆角过渡，避免注塑过程中出现应力集中、填充不满、顶白等缺陷，壁厚均匀控制在1.5mm，筋条厚度不超过主体壁厚的0.6倍，避免成型后出现缩痕、翘曲等问题，保证量产时的成品率。
