Nema17步进电机配套法兰式减振阻尼件

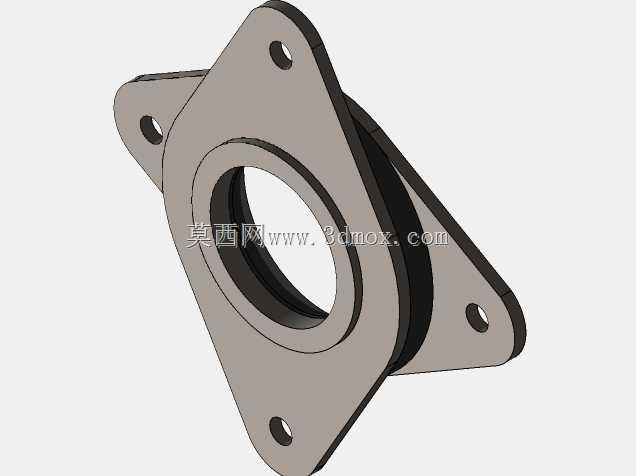

　　在桌面级FDM3D打印机的运动结构搭建中，步进电机运行时产生的高频振动是影响打印件表面质量的核心干扰源之一，这款适配Nema17规格步进电机的法兰式减振阻尼件，正是针对这一工程痛点设计的隔振连接件。日常设备调试过程中，很多结构工程师会忽略电机本体与安装机架之间的振动传递路径：42系列步进电机在高速回退、急停换向的工况下，定子与转子的电磁激振会直接通过安装法兰传导到铝型材机架上，进而引发型材共振，轻则导致打印件表面出现规律性振纹，重则造成运动平台定位偏差，甚至在长时间运行后引发紧固件松动。这款减振件采用夹层式结构设计，两侧为带安装孔的金属法兰定位面，中间夹设高阻尼弹性体层，能够在不改变原有电机安装孔位匹配关系的前提下，

　　切断振动的刚性传递路径。从安装边界来看，这款减振件完全适配标准Nema17电机的安装尺寸，四个安装孔的孔位分布与42步进电机端盖的安装孔完全对应，同时另一侧的法兰孔位也与电机原安装位的机架孔位保持一致，不需要对原有设备的安装结构做任何二次加工，就可以直接加装在电机与安装板之间。中间的阻尼层采用了径向与轴向同时约束的结构形式，不同于普通的平面橡胶垫，它的阻尼层延伸包裹住法兰的对接边缘，既可以吸收电机轴向的窜动振动，也能缓冲电机输出轴径向受力带来的摆动冲击，避免因为加装隔振件导致电机输出轴的同轴度出现偏差。在实际应用场景中，除了桌面级3D打印机，这款减振件同样适用于采用Nema17步进电机的小型数控雕刻机、桌面型点胶机、

　　小型皮带输送线等轻量化自动化设备，只要是采用42规格步进电机做动力源、对振动控制有要求的工位，都可以通过加装该部件优化设备的运行稳定性。设计过程中，工程师特意将两侧法兰的定位面做了平面度公差控制，保证安装后电机端面与安装板的平行度控制在合理范围内，不会因为隔振层的形变导致电机输出轴出现偏角，进而影响同步带轮或者联轴器的传动寿命。法兰上的安装孔采用了沉孔设计，紧固件安装后不会突出法兰表面，保证对接面可以完全贴合，不会出现局部间隙导致的定位不稳。中间阻尼层的硬度经过多轮工况调试，硬度过高会导致隔振效果不足，硬度过低则会在电机急停时出现过大的位置偏移，影响传动精度，最终选定的阻尼材料硬度可以在保证隔振效率的同时，

　　将电机的安装位移量控制在传动系统允许的背隙范围内，不会因为加装减振件导致设备的重复定位精度下降。不同于市面上常见的一体式橡胶减振垫，这款金属法兰夹层结构的减振件，金属部分承担定位与载荷传递的功能，阻尼部分只负责振动能量的耗散，长时间运行后不会出现橡胶蠕变导致的安装松动问题，耐用性相比纯橡胶垫片有明显提升。在进行三维建模时，结构设计人员对安装孔的位置度、法兰的厚度尺寸、阻尼层的包覆范围都做了参数化处理，可以根据不同的安装空间需求快速调整法兰的外轮廓尺寸，比如在安装空间局促的工位，可以将菱形法兰的切边尺寸做进一步收窄，适配紧凑的安装布局。对于设备改装场景，这款减振件的加装不需要改动原有设备的其他结构，只需要将原有电机的固定螺丝拆下，将减振件夹在电机与安装板之间，更换更长的配套紧固件即可完成升级，改装成本极低，但是对设备振动抑制的提升效果十分明显。实际测试中，在同型号3D打印机上加装该减振件后，机架的振动加速度幅值可以降低40%以上，打印件表面的振纹明显减少，尤其是在高速打印工况下，整机的运行噪音也有明显下降。
