带显示模块Nema23闭环步进伺服集成组件

　　在中小型自动化设备的运动轴选型过程中，57规格步进电机的应用覆盖了极广的场景，从桌面级数控设备的进给轴、3D打印设备的运动传动，到小型包装机械的送料机构、非标自动化工位的位移驱动，这类尺寸的动力部件一直是结构工程师选型清单里的高频选项。传统开环步进系统在实际应用中始终存在几个难以回避的痛点：驱动器与电机分体布置需要额外的安装空间，接线环节繁琐容易出现相位错接、信号干扰的问题，高速工况下容易出现丢步导致的位置偏差，调试过程中需要外接参数设置设备，现场操作不够便捷。这套集成式的闭环步进伺服组件，正是针对这些实际工程痛点做的整合设计。

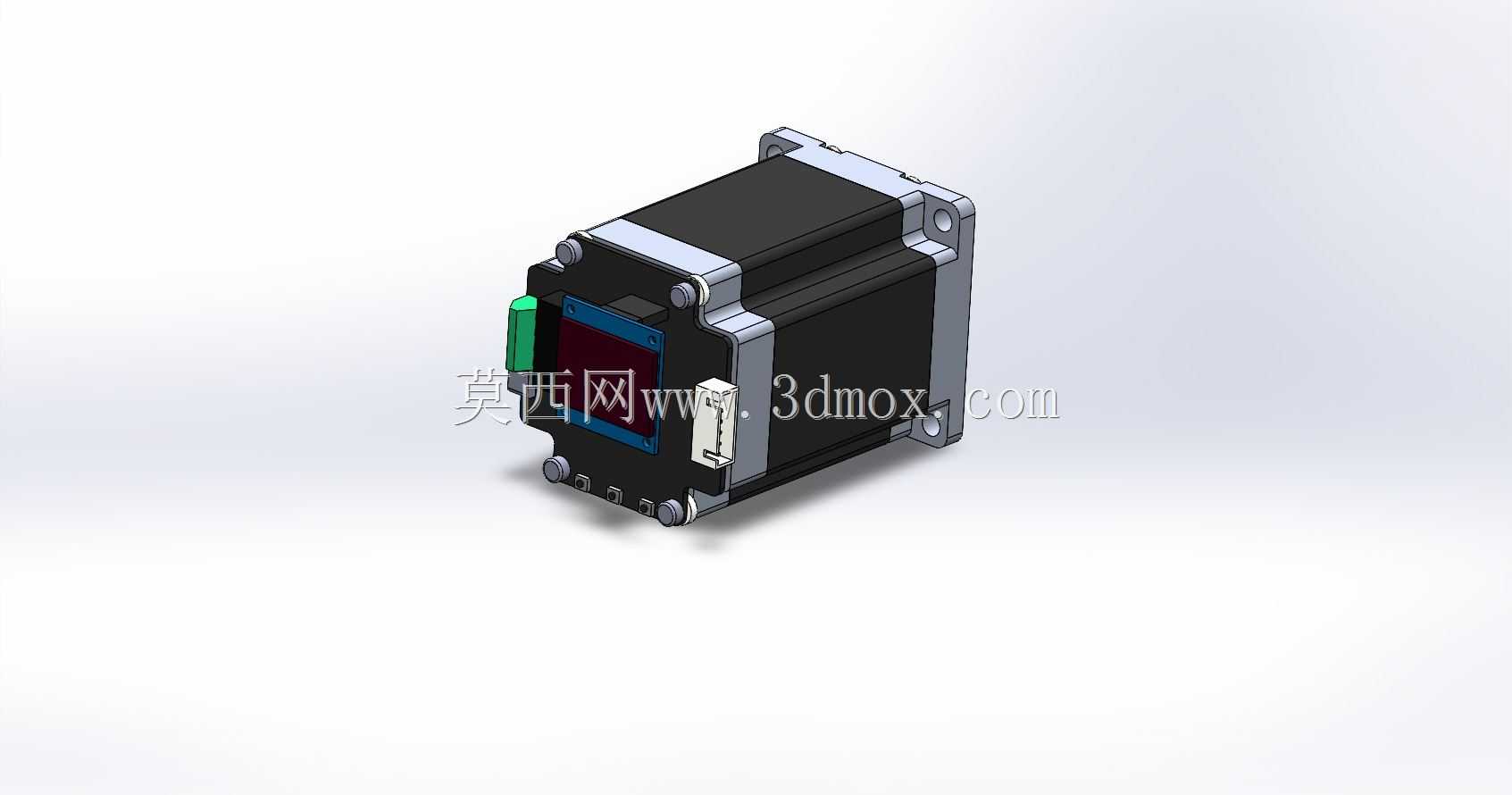

　　从结构布局来看，组件将伺服驱动单元直接集成在电机尾端，省去了传统方案里驱动器单独安装的空间需求，电机尾部预留的显示模块可以直接实时反馈当前电机的运行转速、位置偏差、负载率等核心参数，现场调试时不需要外接上位机或者手持调试器，就能直接完成参数读取与基础状态判断，对于设备后期的运维排查来说，能大幅缩短故障定位的时间。轴径采用8mm的标准尺寸，适配市面上绝大多数常规的57规格电机安装连接件，不管是同步轮、联轴器还是丝杠连接座，都能直接匹配通用标准件，不需要额外做定制转接，能有效缩短设计阶段的配件选型周期。

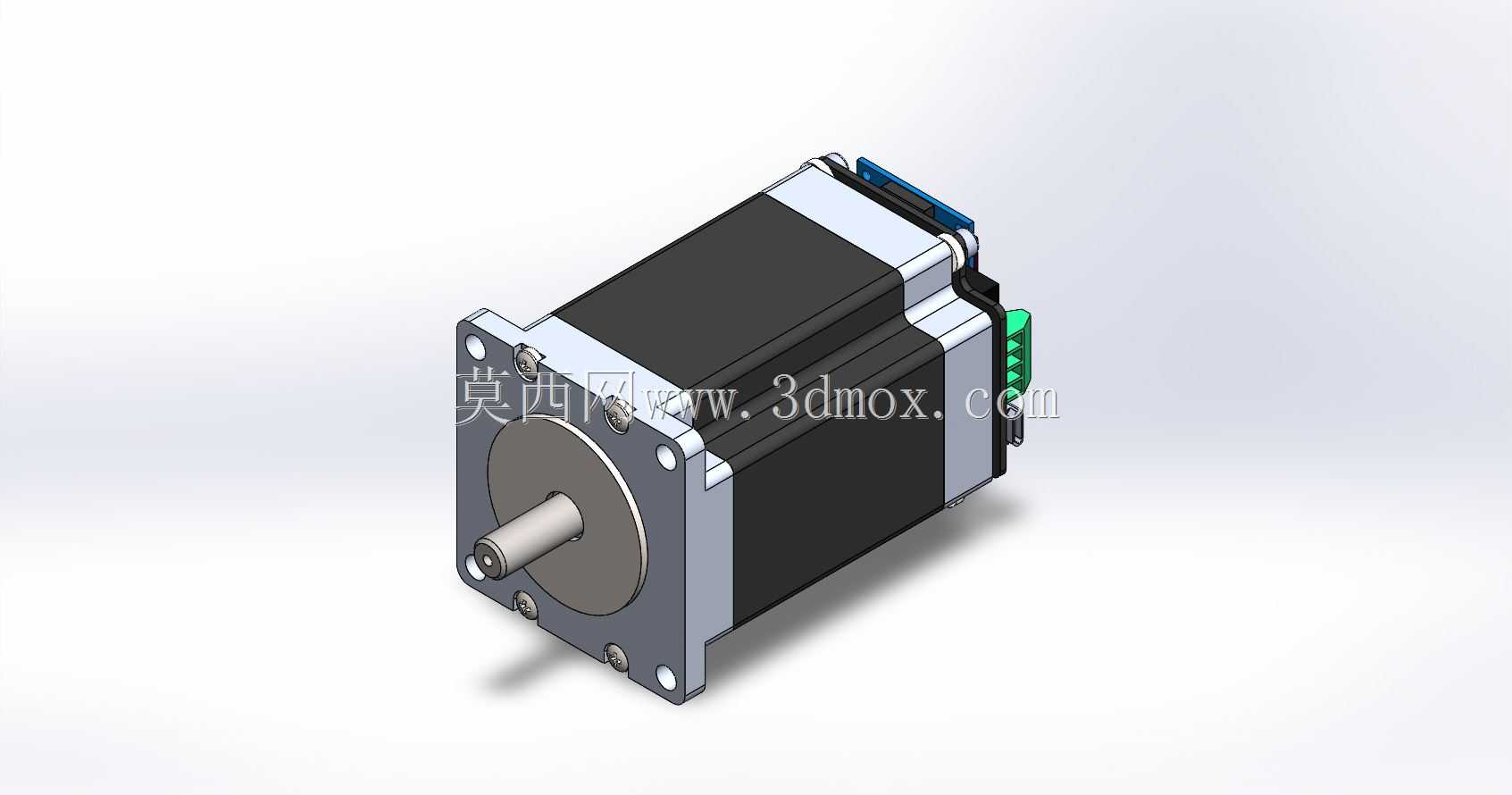

　　整机长度控制在76mm，这个尺寸边界是经过实际安装场景校核的：在常见的铝型材设备框架内部，电机安装位预留80mm的轴向空间就可以完成布置，不会和设备内部的走线槽、传感器安装位产生空间干涉。安装法兰遵循Nema23的标准安装孔位，孔距47.1mm，安装孔采用M5螺纹规格，和市面上所有同规格的步进电机安装尺寸完全兼容，已经采用开环57步进的设备如果需要升级闭环方案，不需要修改原有安装板的结构设计，直接替换即可完成硬件升级，大幅降低老设备改造的设计与加工成本。

　　尾部集成的驱动单元采用贴壳散热设计，驱动板的发热元件直接和电机金属端盖接触，借助电机本身的金属壳体作为散热面，相比传统塑料外壳的分体驱动器，持续运行工况下的温升控制表现更好，在长时间连续运行的送料、进给工位上，不会因为驱动过热出现过流保护停机的问题。闭环控制的编码器集成在电机转子尾部，直接采集转子的实时位置，一旦出现负载过大导致的位置偏差，驱动会自动调整输出扭矩进行补偿，从根源上避免开环步进常见的丢步问题，在需要精准定位的工位上，比如定长送料、点位移栽这类场景，不需要额外加装外部位置传感器就能保证重复定位精度。

　　显示模块的接口采用直插式设计，不需要额外接线，安装时直接对准尾部插槽卡紧即可，日常维护如果显示模块出现故障，可以直接插拔更换，不需要拆解电机或者驱动部分。电机侧面预留的接线接口采用防呆设计，电源、信号接口的针脚定义做了物理区分，现场接线时不会出现插反的问题，相比传统散线接线的方式，能减少接线错误导致的硬件损坏概率。

　　在实际选型适配时，需要注意几个安装边界：电机输出轴的伸出长度为标准尺寸，搭配联轴器时要注意轴长匹配，避免联轴器顶到电机前端盖导致转动卡滞；尾部驱动部分的侧面预留了散热间隙，安装时不要把金属结构件直接贴在驱动侧面的散热区域，避免影响散热效果；显示模块的安装方向可以根据实际设备的观察角度做调整，不需要改变电机整体安装方向就能让显示面朝向运维操作侧，提升现场调试的便捷性。

　　这类集成式闭环组件尤其适合设备内部安装空间紧凑、接线空间有限的场景，比如桌面型自动化设备、小型数控雕刻机、自动点胶设备、标签送料机构这类应用，相比分体式的闭环步进方案，能减少30%左右的安装空间占用，同时减少60%的现场接线工作量，对于批量组装的设备来说，能有效提升单台设备的组装效率，降低接线环节的人工出错概率。
