40×40mm规格方形轴流冷却散热风扇

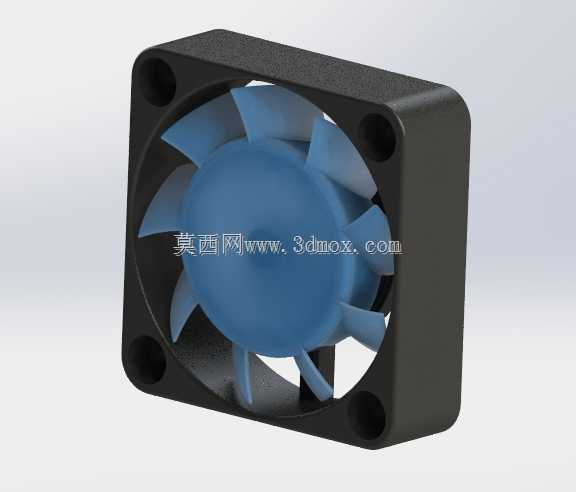

　　在工控板卡散热、小型机箱通风、嵌入式设备热管理这类对安装空间有严格限制的场景里，40mm见方的轴流冷却风扇是选型清单里出现频率极高的部件，这类小尺寸风机不需要大的安装纵深，却能在密闭或半密闭的设备腔体内形成稳定的定向气流，把PCB板上功率器件、电源模块工作产生的积热带出设备外，避免局部温升高导致的元器件性能漂移、寿命折损问题。做这类小风扇的三维建模时，首先要卡死的是安装边界尺寸：整体外框为40mm×40mm的正方形结构，四个角预留的安装孔位完全遵循行业通用的孔距规范，不管是配合塑胶减震钉安装在机箱冲孔网面，还是用螺丝锁在铝制散热鳍片的支架上，都不需要额外做转接件，能直接适配现有标准安装位，

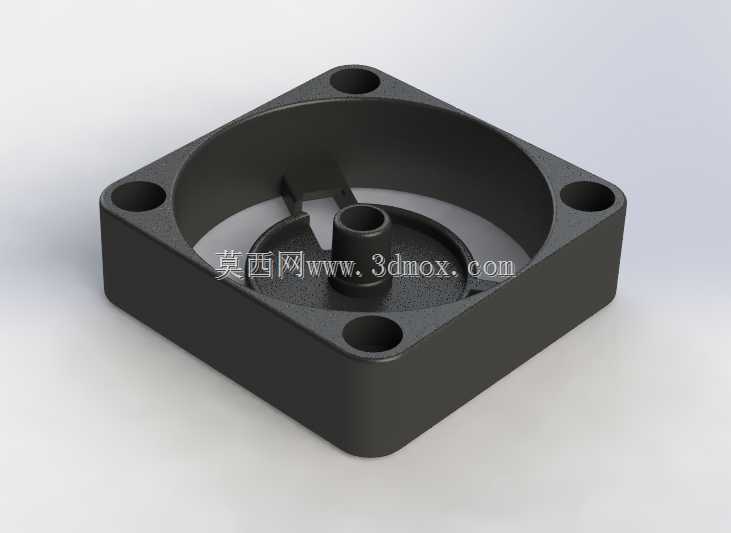

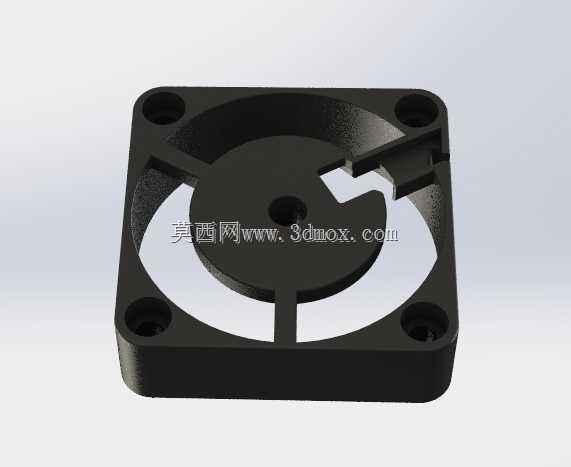

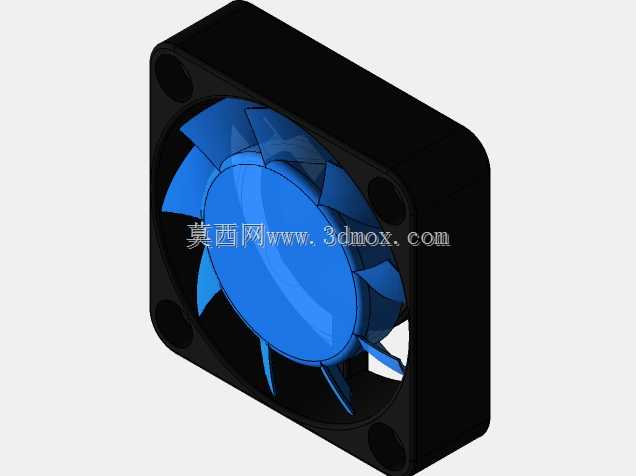

　　这也是这类标准尺寸风扇能在各类小体积设备里通用的核心原因。外框部分做了等厚度的围边设计，既可以给内部叶轮提供稳定的防护，避免安装过程中叶轮被线缆、结构件磕碰变形，也能形成独立的风道约束，让气流沿着轴向定向流动，减少叶轮边缘的气流紊流损失，提升送风效率。叶轮部分采用了后掠式的叶片构型，叶片数量经过气动层面的匹配，在常见的12V直流供电转速区间内，既能保证足够的风量输出，又能把转动时的气动噪音控制在可接受的范围，不会因为叶片切割气流产生尖锐的异音，适配对噪音有要求的桌面级设备、办公类工控终端使用。建模过程中需要注意叶轮和外框内壁的间隙控制，间隙过小容易因为加工公差、长期运转后的轴承旷量导致叶轮蹭框，出现运转卡滞甚至烧损的问题；

　　间隙过大则会在缝隙处形成气流回流，抵消一部分叶轮产生的风压，降低实际散热效果。中心的轮毂部分做了圆弧过渡的造型，一方面可以优化气流进入叶轮的流道，减少入口处的气流阻力，另一方面也给内部的驱动电路板、轴承组件预留了足够的安装空间，不会因为轮毂尺寸过小挤压内部元器件的布置空间。这类小尺寸风扇的实际用途并不局限在工业设备里，日常能接触到的小型网络交换机、桌面级NAS存储、迷你主机、3D打印机的控制盒散热，甚至是部分小型投影仪的内部散热风道里，都能看到同规格风扇的身影，因为尺寸标准化程度高，替换成本低，也是设备售后维修里常用的替换备件，当原有设备里的风扇因为长期运转积灰、轴承磨损出现转速下降、噪音变大的问题时，不需要修改原有安装结构，

　　直接替换同规格的风扇就能恢复设备的散热能力。建模时除了外观尺寸的还原，还需要考虑实际装配的干涉问题：外框的厚度方向尺寸要匹配常见的安装空间预留，接线端的出线位置要做合理的避让，避免安装后出线被外框和安装面挤压破损；四个安装孔的沉台深度也要和常用的螺丝头尺寸匹配，保证螺丝锁紧后不会突出外框表面，影响风扇和安装面的贴合度。从结构设计的角度看，这类标准件的三维建模不需要做过多的异形改动，核心是把所有通用安装尺寸做精准，保证导出的工程图能直接用于安装位的校核，在做整机结构设计的时候，可以直接把这个风扇模型调入装配体，提前模拟风道走向，核对和周边电容、接线端子、结构筋位的间隙，避免后期开模或者装机的时候出现干涉问题，减少设计迭代的次数。叶轮部分的叶片角度也做了适配低转速高静压的调校，因为这类小风扇很多时候是配合散热鳍片使用，需要一定的静压才能让气流穿过密集的鳍片缝隙，把鳍片上的热量带走，如果叶片角度设计不合理，即使空转风量看起来足够，实际装到鳍片上之后风量会大幅衰减，达不到预期的散热效果。外框的四个边角做了小的圆角过渡，既可以避免安装时尖锐的边角划伤操作人员，也能减少注塑生产时的应力集中，降低外框成型后出现翘曲变形的概率，保证安装面的平面度，让风扇安装后能和安装面紧密贴合，减少缝隙处的漏风。
