透明壳体一次性打火机结构设计

　　日常随处可见的一次性打火机，其结构设计远非看起来那么简单，从储汽腔到点火组件的每一处配合，都需要兼顾注塑生产可行性、日常使用可靠性与成本控制要求。这款透明壳体的打火机设计，首先从日常高频使用场景出发，覆盖了商超零售、餐饮服务、户外临时取火、工业现场应急点火等多场景的使用需求，整体结构没有冗余部件，完全适配大批量注塑生产的工艺要求。

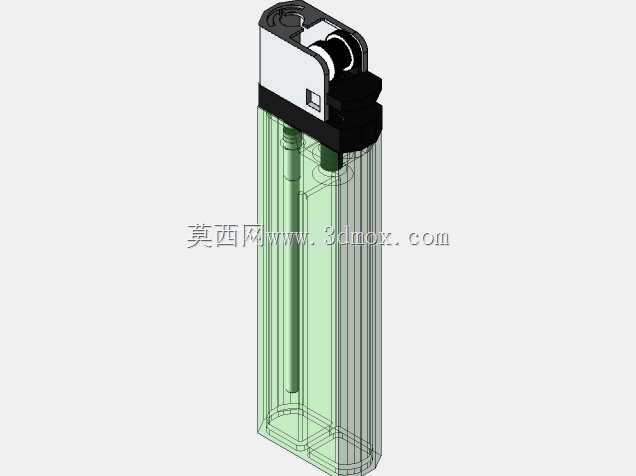

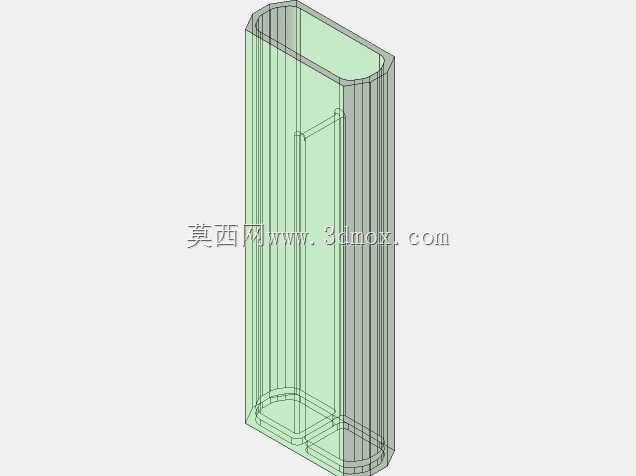

　　从功能特性来看，该设计完整还原了一次性打火机的核心功能模块：下半部分的透明AS材质储汽腔，既可以直观观察内部液态丁烷的剩余储量，也能通过透明材质降低壳体原料成本，储汽腔的壁厚设计控制在1.2mm，既保证了日常握持、跌落时的结构强度，不会因为轻微挤压出现开裂漏汽的问题，也避免了壁厚过大导致的原料浪费、注塑成型周期过长的问题。储汽腔内部的导汽管采用垂直布置设计，下端延伸至储汽腔底部的凹型集液槽，哪怕火机内燃料剩余量不足10%，也能顺利将液态燃料输送至上端的汽化阀组件，避免出现残液无法利用的浪费问题。

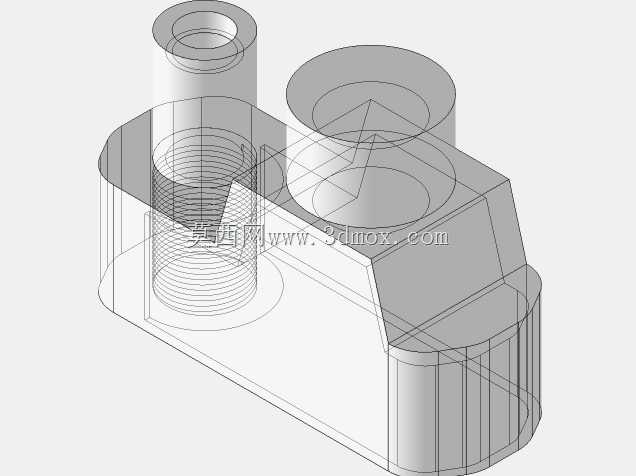

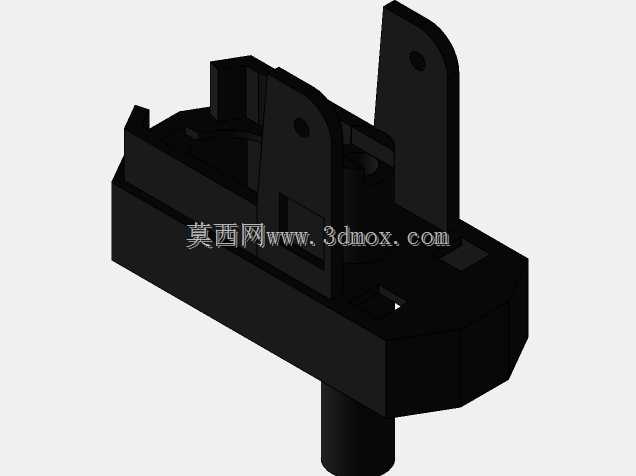

　　上端的点火组件采用模块化设计思路，将压电陶瓷块、按手、撬板、风罩、汽化阀、火石轮（该款为压电式结构，无火石摩擦结构）整合为一个独立的装配模块，在生产线装配时可以直接将预装好的点火模块压入储汽腔上端的安装位，通过超声焊接与储汽腔形成密封连接，大幅提升装配效率。其中压电陶瓷块的触发行程设计为3.5mm，按手下压到2mm行程时，撬板会先顶开汽化阀的密封针，释放少量汽化后的丁烷气体，继续下压1.5mm触发电火花，刚好可以点燃溢出的燃气，这个行程差的设计经过反复验证，既不会因为开阀过早导致燃气溢出过多出现爆燃，也不会因为开阀过晚出现电火花打完才出气的点不着火问题。

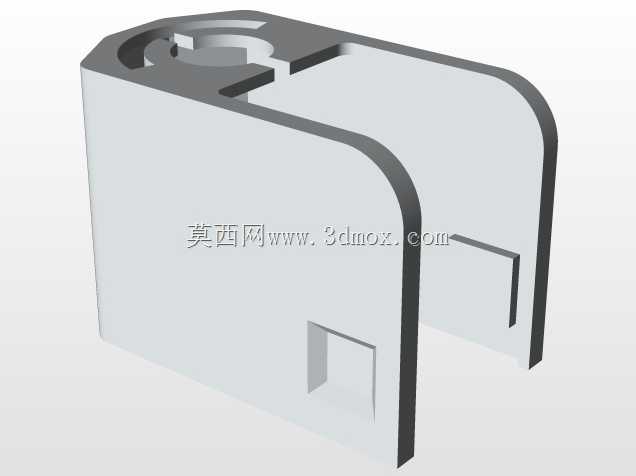

　　风罩的设计采用0.3mm厚的镀锌钢板冲压成型，侧面开设三个对称的进风孔，顶部设置出火口，进风孔的开孔角度经过优化，在日常微风环境下可以补充足够的氧气让火焰充分燃烧，在风速不超过3m/s的环境下不会轻易被吹灭，同时风罩的翻边结构完全包裹住点火区域，避免使用者手指直接接触火焰造成烫伤。按手的弧度设计贴合成年人拇指的按压曲线，表面设置细微的防滑凸点，按压时的反馈力控制在15N左右，既不会因为按压力度过小导致误触发，也不会因为按压力度过大让使用者觉得费力。

　　从安装边界与外形尺寸来看，该打火机整体高度为82mm，宽度为25mm，厚度为12mm，刚好适配市面上通用的打火机塑料套、广告定制外壳的安装尺寸，不需要额外调整尺寸就能直接适配各类周边配件。储汽腔底部的圆角设计为R2，既避免了直角位置注塑时出现应力集中开裂的问题，也能让火机平稳放置在水平桌面上，不会轻易倾倒。整个产品的所有零件都采用常用的注塑、冲压工艺加工，没有特殊工艺要求，零件之间的配合公差控制在0.05mm以内，既保证了装配的顺畅性，也避免了公差过大导致的密封失效、部件松动问题。

　　在结构可靠性设计上，汽化阀的密封件采用耐丁烷腐蚀的丁腈橡胶材质，长期存放不会因为橡胶溶胀出现漏汽问题，储汽腔的超声焊接位置设计了定位止口，焊接时可以快速定位，焊接后的密封强度可以承受1.5m高度自由跌落至水泥地面不出现开裂、漏汽的情况。整体结构没有易脱落的小部件，符合日常用品的安全设计要求，哪怕是长时间放在口袋里与钥匙等硬物摩擦，也不会出现部件松脱的问题。
