直插式八引脚双列封装集成电路结构

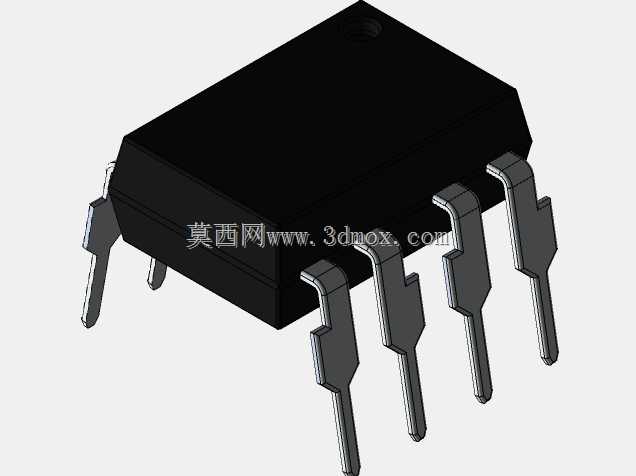

　　在消费电子、工业控制板卡、低压电气控制回路的设计与装配环节，直插式双列封装的集成电路是极为常见的板载核心元件，这类元件的三维结构建模，直接关系到PCB布局阶段的干涉校验、外壳结构的空间预留、波峰焊治具的适配设计，是电子设备结构设计环节不可跳过的基础建模内容。这款八引脚的DIP封装IC，整体采用黑色环氧塑封主体作为芯片承载与绝缘防护结构，塑封主体的边角做了微小的圆弧过渡，避免生产转运过程中边角崩裂损伤内部绑定的晶圆与引线，同时在塑封体的一端设置有圆形的定位标记，对应引脚1的排布位置，方便生产装配、后期维修时快速识别引脚顺序，避免插反造成电路烧毁。引脚部分采用双侧对称排布设计，每侧均匀分布4根直插式引脚，引脚采用铜合金基材冲压成型，

　　表面做镀锡处理保证焊接可靠性，引脚从塑封体引出后先做水平外伸再垂直向下弯折，弯折处的圆弧半径严格匹配量产冲压工艺的成型极限，避免弯折处应力集中导致引脚断裂，同时引脚的截面尺寸、引脚间距完全符合行业通用的DIP-8封装标准，引脚中心距为2.54mm，两列引脚之间的排距为7.62mm，能够直接适配标准面包板、万能板以及量产PCB的对应焊盘孔径，不需要额外做封装适配修改。从设计思路上看，这类封装的建模不需要还原内部晶圆、引线键合的微观结构，核心是要精准还原外部安装边界的所有尺寸：包括塑封主体的长宽高、引脚伸出塑封体的长度、引脚弯折后的垂直段长度、引脚的粗细公差、定位标记的位置与尺寸，

　　这些尺寸的精度直接决定了结构设计阶段的校验有效性——如果建模时塑封体高度偏差过大，可能导致装配后外壳与芯片顶面干涉，挤压塑封体造成内部芯片损伤；如果引脚位置偏差超过0.1mm，就可能在自动插件工序出现卡料、插偏的问题，甚至导致焊盘虚焊、连焊。在实际应用场景中，这类八引脚DIP封装的IC覆盖了大量通用电路功能，包括运算放大器、比较器、电源管理芯片、逻辑门电路、小型单片机等，广泛应用在电源适配器、工控信号采集板、家电控制板、教学实验电路等场景中，对应的三维模型除了用于PCB布局的空间校验，还可以用于生产装配线的插件工位模拟、波峰焊载具的型腔设计、产品维修培训的结构演示，甚至是电子产品爆炸图的可视化展示。建模过程中需要注意引脚的成型细节，

　　不能简单将引脚建为垂直直杆，要还原引脚从塑封体引出后的水平段、弯折圆弧段、垂直插装段的完整结构，因为水平段的长度直接决定了芯片插装后塑封体与PCB板面的距离，这个距离既不能太小导致焊接时热量传导到塑封体造成塑封软化变形，也不能太大导致引脚晃动、焊接后引脚受力容易弯折。另外塑封体表面的拔模斜度也需要在建模中体现，实际量产的塑封外壳都是注塑成型，侧壁存在微小的拔模角度，虽然这个角度数值不大，但在做高精度的装配干涉校验时，忽略拔模斜度可能导致塑封体与周边固定结构的配合间隙计算出现偏差，尤其是在紧凑布局的板卡设计中，周边的电容、接插件等元件与芯片的间隙往往只有0.5mm左右，微小的尺寸偏差就可能导致实际装配时出现元件顶死的问题。从安装边界来看，这款IC在PCB上的占用空间除了自身塑封体与引脚的投影区域，还需要预留出手工焊接、拆焊的操作空间，以及芯片工作时的散热对流空间，建模时可以将这些预留空间作为参考几何纳入模型的参考范围，方便结构工程师在布局阶段直接调用参考，不需要反复核对封装手册的尺寸要求。不同于贴片封装的元件，直插式DIP封装的元件在装配时需要穿过PCB的通孔，因此模型中引脚的长度要匹配常用PCB的板厚范围，垂直段的长度要保证穿过PCB后露出1.5-2mm的焊锡浸润长度，既保证焊接可靠性，也避免引脚过长露出焊盘过多造成与底层布线、外壳结构的短路干涉。
