带蝶形螺母的可调节三脚架连接头结构

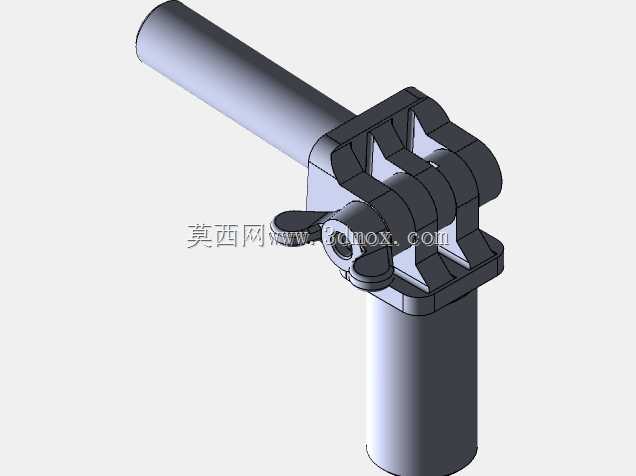

　　在户外测绘、小型设备临时架设、摄影支撑、轻型工装定位等场景中，杆件之间的角度锁紧与快速调节一直是影响作业效率的核心细节，这款可调节三脚架连接头正是针对这类跨场景的杆件铰接锁紧需求开发的结构件。从实际使用逻辑来看，该部件承担上下两段圆管杆件的铰接与锁止功能，上侧杆件可绕铰接轴在一定角度范围内摆动，调整到目标角度后通过侧置的M6蝶形螺母完成锁紧，无需额外工具即可徒手操作，适配需要频繁调整支撑角度、快速收展的轻型支撑类设备。

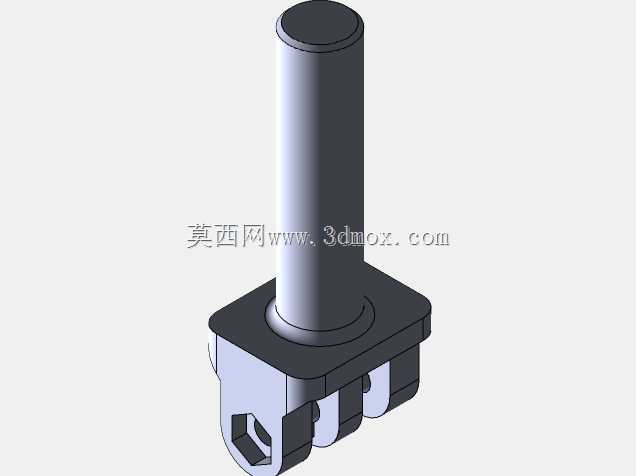

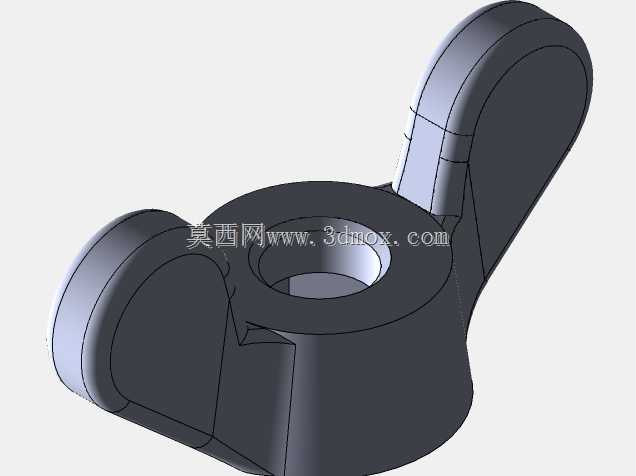

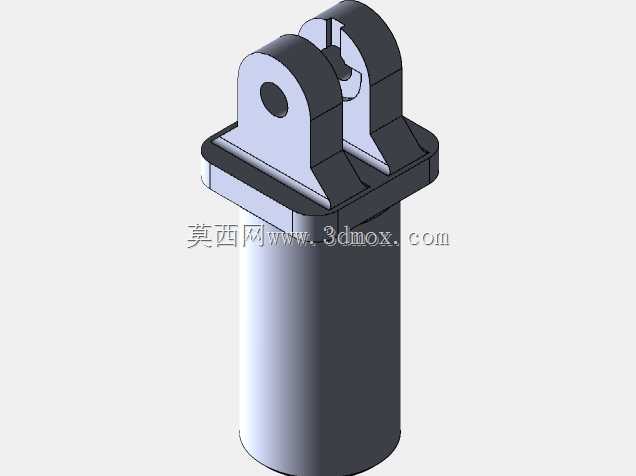

　　从结构设计思路上，整个连接头采用分体式夹合结构，主体为上下两个贯通的圆管套接位，分别对应穿入上下两段支撑圆管，套接位与圆管的配合采用小间隙公差设计，既保证杆件穿装顺畅，又避免配合间隙过大导致的支撑晃动。中间的铰接部分采用多片式耳板交错咬合的结构，相比单片铰接耳的设计，多片交错的耳板结构能大幅提升铰接部位的抗剪切能力，在承受侧向载荷时不会出现耳板变形、铰接轴窜动的问题，同时耳板之间的贴合面在锁紧时能提供足够的静摩擦力，保证角度锁止后不会出现滑移松脱。侧置的蝶形螺母直接集成在锁紧螺杆端部，蝶形的翼片设计符合人体工程学，徒手拧动时能施加足够的锁紧力矩，不需要借助扳手等工具，在户外无工具的作业场景下优势明显，同时螺母与铰接耳板之间设置了平垫接触面，避免锁紧时螺母压伤耳板表面，长期反复调节也不会出现接触面磨损导致的锁紧力下降。

　　从安装边界与尺寸适配角度，该连接头的上下套接位适配常规直径的轻型支撑圆管，套接深度经过优化，既保证杆件插入后有足够的接触长度承受弯矩，又不会因为套接过深导致整体结构冗余、重量增加。铰接部位的转动角度范围覆盖了三脚架支撑常用的调节区间，能满足不同地面坡度、不同支撑高度下的角度调整需求，不会出现角度调节范围不足导致支撑不稳的问题。整个部件的外形没有尖锐棱角，所有边角都做了小圆角过渡，避免在操作、收放过程中划伤操作人员，同时紧凑的结构设计不会额外增加支撑系统的收纳体积，收折后上下杆件可以贴合并拢，方便放入设备包内携带。

　　在实际工况适配中，该结构除了用于常规三脚架支撑场景，还可以拓展用于轻型工作台的支腿调节、小型工装的角度定位、临时管线的支撑固定等场景，只要是需要两段圆管铰接并快速锁止角度的位置，都可以采用该结构进行适配。设计过程中充分考虑了反复松紧的耐用性，铰接轴与耳板的配合面、螺母锁紧接触面都做了耐磨考量，长期频繁调节也不会出现锁紧失效的问题，夹合式的锁紧方式不会对穿入的圆管表面造成压痕损伤，适配表面做了氧化、喷塑处理的各类杆件，不会因为锁紧破坏杆件的表面防护层。相比采用螺栓加扳手锁紧的同类结构，蝶形螺母的快锁设计能将角度调整的操作时间缩短七成以上，在需要快速架设、频繁调整角度的作业场景中，能大幅降低操作复杂度，提升作业效率。同时整个连接头的结构没有易损的小零件，所有部件都集成在主体结构上，不会出现零件脱落丢失的问题，适合在户外复杂环境下长期使用，不需要额外携带备用配件。
