工业铝型材拼装立方支撑框架结构设计

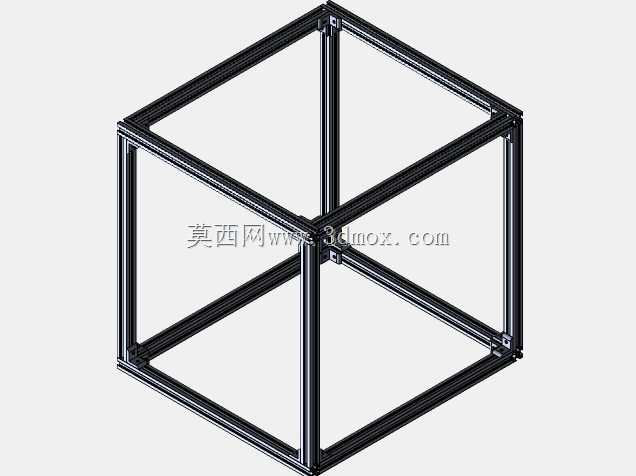

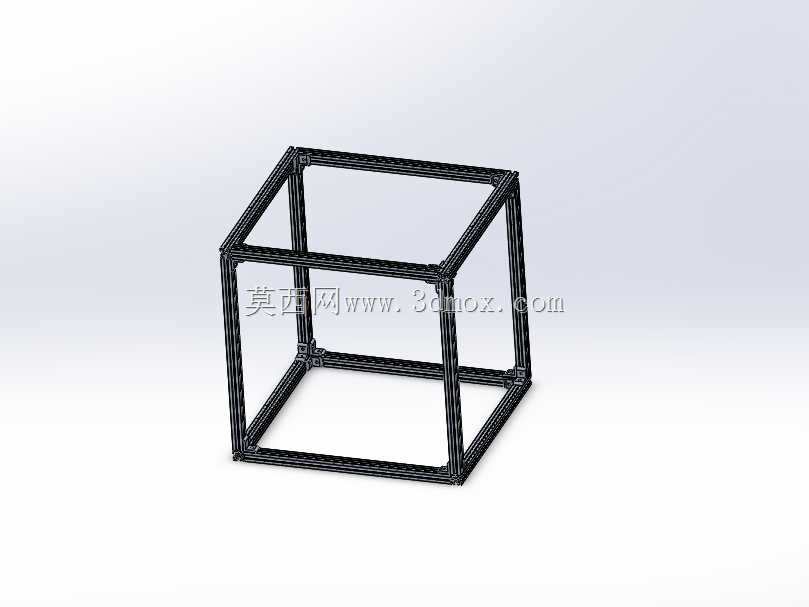

　　这款立方框架采用工业铝型材作为核心拼接构件，整体为正立方空间结构，在非标自动化设备、小型实验装置、桌面级加工设备的搭建场景中应用广泛。从实际工程落地的角度看，这类框架的核心作用是为搭载的功能部件提供稳定的安装基准，同时预留充足的内部操作空间，方便后续加装执行机构、传动组件、检测元件等配套部件。设计过程中优先选用标准欧标铝型材作为主材，依靠型材自带的T型槽结构完成角部连接，不需要额外做焊接加工，所有连接节点均采用配套角件与螺栓锁紧，既保证了框架整体的结构刚性，也方便后期根据实际使用需求做尺寸调整或者局部结构改造。框架的三个方向边长分别为36cm、40cm、40cm，整体外轮廓规整，安装边界清晰，

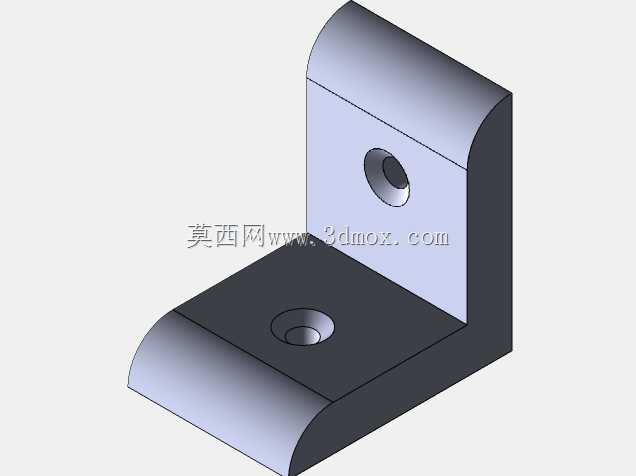

　　在做设备布局规划时可以直接按照外轮廓尺寸预留安装空间，不需要额外考虑突出的连接部件占用额外空间，角部连接采用隐藏式角件安装，所有紧固件均内嵌在型材槽内，框架外表面没有突出的螺栓头或者连接结构，既可以避免操作人员在设备周边作业时发生磕碰，也能让整体外观更加整洁。从结构受力的角度考量，这款框架的型材选型经过了刚性校核，在承受常规桌面级设备的负载时，整体形变量可以控制在设备运行允许的范围内，不会因为框架变形影响搭载部件的运行精度。框架的上下两个端面均为开放式平面结构，既可以在底部安装脚轮或者调平地脚，满足设备移动或者固定放置的不同需求，也可以在顶部安装工作台面板、操作面板或者功能模组，内部的立方空间可以根据实际使用需求分层加装安装板，

　　用来布置电气元件、气路组件或者加工工位。在实际组装过程中，所有连接孔位均匹配标准铝型材的安装孔距，不需要现场做二次钻孔加工，只需要按照装配顺序依次锁紧各节点的连接螺栓即可完成整体组装，装配难度低，普通装配人员参照装配示意图即可完成搭建，不需要专业的焊接或者机加工设备配合。这类框架的设计思路完全围绕模块化搭建的核心需求展开，没有多余的冗余结构，所有型材的下料长度均经过精准计算，角部对接时的拼接缝隙可以控制在极小范围内，保证框架整体的方正度，避免因为拼接偏差导致后续安装其他部件时出现孔位错位的问题。在实际应用场景中，这类尺寸的框架既可以作为小型3D打印设备的主体机架，也可以作为实验室小型检测装置的支撑结构，

　　还可以用来搭建桌面级的自动化测试工位，适配的场景十分广泛。框架的型材表面做了阳极氧化处理，具备一定的耐磨与防腐蚀能力，在常规车间环境下长期使用也不会出现表面锈蚀或者氧化脱落的问题，后期维护只需要定期检查连接螺栓的锁紧状态即可，不需要做额外的表面防护处理。从设计细节上看，框架的每一条边的型材选型保持一致，既减少了物料的种类，方便备料与成本管控，也让整体结构的受力更加均匀，不会因为局部型材规格偏小导致受力薄弱点。在做三维建模时，所有型材的拼接位置均做了干涉检查，确保各连接部件在装配过程中不会出现结构干涉，角件的安装位置也预留了足够的扳手操作空间，方便装配时锁紧螺栓。框架整体的重量控制在合理范围内，既保证了足够的结构稳定性，也方便人工搬运与移位，不需要借助吊装设备即可完成位置调整。对于结构设计从业者来说，这类框架的建模逻辑可以复用在多数铝型材设备机架的设计过程中，只需要根据实际的负载需求调整型材规格，根据设备的布局需求调整框架的长宽高尺寸，即可快速衍生出不同规格的机架结构，大幅缩短非标设备的设计周期。在实际选型使用时，只需要根据自身搭载设备的重量与运行震动情况，选择对应壁厚的铝型材即可，不需要对整体连接结构做大幅修改，模块化的设计特性让这款框架具备很强的拓展性，后续如果需要扩大设备尺寸，只需要更换对应长度的型材，连接角件与紧固件都可以通用，进一步降低了设备改造的成本与周期。
