船用系泊锚结构三维设计模型

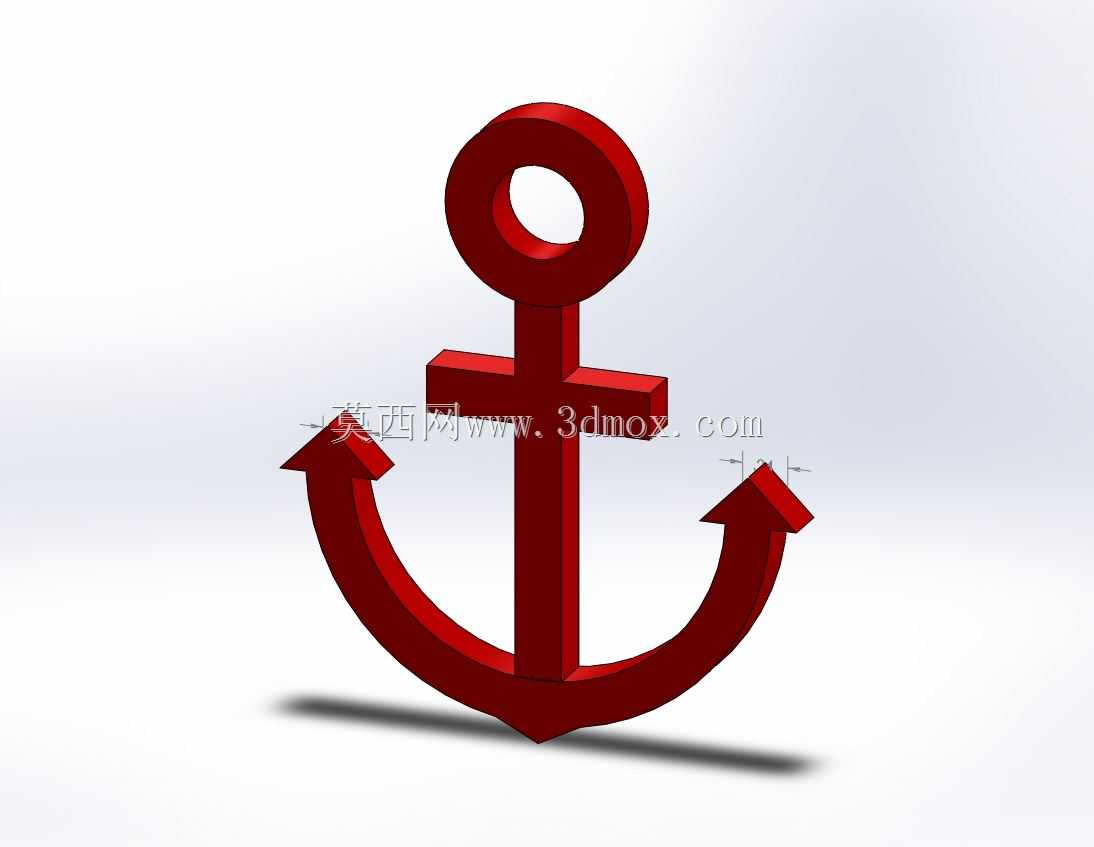

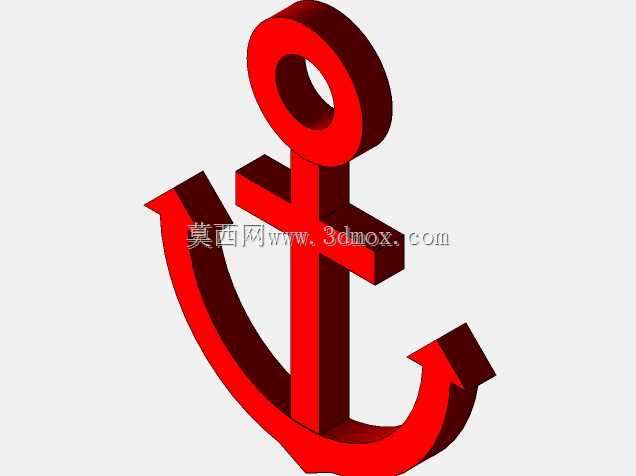

　　在船舶系泊、水上浮动平台固定、临时水上作业点位锚定等场景中，锚作为核心的系泊受力构件，其结构合理性直接关系到水上设施的停泊稳定性。本次设计的锚结构，整体采用经典的霍尔锚结构形态优化而来，区别于传统大抓力锚的复杂铰接结构，采用一体化成型的结构设计，减少了活动铰接点带来的锈蚀卡滞风险，更适合小型船舶、水上浮台、休闲水上设施的浅水系泊使用。从结构受力逻辑来看，锚的顶部环形吊耳是核心受力点，所有系泊拉力均通过该环传递至锚体，设计时特意加大了吊耳的截面厚度，环形内孔做了圆弧过渡处理，避免系泊缆绳在受力摆动时出现应力集中割损缆绳的问题，同时环形结构的尺寸适配常规规格的卸扣连接，不需要额外定制连接配件，现场安装时可直接与标准船用卸扣配合使用。

　　锚的垂直主干是主要的传力结构，截面采用矩形变截面设计，靠近吊耳位置截面尺寸更大，向下逐渐过渡到与锚爪连接的位置，既保证了整体的结构刚度，又尽可能控制了整体重量，避免锚体过重导致小型船舶起锚操作难度过大。两侧的锚爪采用对称式外展设计，锚爪尖端做了锐角强化处理，当锚体被缆绳牵引受力时，锚爪可以顺利嵌入河床或海床的泥沙层，通过锚爪与底质的嵌合力、锚体自身的重力共同提供系泊拉力，锚爪的外展角度经过反复调整，既保证了在沙质底、泥质底都能顺利入土抓附，又避免角度过大导致锚体在起锚时被底质卡死难以回收。从安装边界尺寸来看，该锚整体高度为2.5英寸，横向最大宽度为1.5英寸，纵向厚度为0.25英寸，整体尺寸紧凑，

　　适合安装在长度6米以内的小型休闲船舶、水上浮动钓台、临时水上作业浮筒等设施上，存放时占用空间小，小型船舶的锚链舱可以轻松容纳，不会占用过多甲板储物空间。在实际使用场景中，这类小型锚不需要配套复杂的锚机设备，完全可以通过人力完成抛锚和起锚操作，对于没有配备专业锚泊设备的小型水上设施来说适配性极强。设计过程中特意对锚体的重心做了调整，整体重心落在锚爪与主干连接的中心位置，抛锚后锚体可以在重力作用下自然翻转，让锚爪始终朝向底质方向，避免出现锚体平躺无法抓底的问题，减少抛锚后走锚的风险。锚体的所有棱边都做了圆角钝化处理，避免在搬运、抛锚过程中尖锐棱边划伤操作人员或者刮损船舶甲板的防护层。不同于大型船舶使用的重型铸钢锚，

　　该结构的锚更偏向轻量化的民用休闲水上场景，在保证足够抓附力的前提下，尽可能降低了整体重量，即便是非专业的船舶操作人员也可以轻松完成操作。在结构建模过程中，所有连接位置都做了圆弧过渡，没有出现直角突变的截面，从结构力学角度避免了应力集中点，即便是长期受交变拉力作用，也不容易出现结构断裂的问题。锚爪的曲面弧度经过优化，当起锚时向上垂直提拉缆绳，锚爪可以顺着拉力方向顺利从底质中脱出，不需要额外撬动或者拖拽，大幅降低起锚的操作难度。对于水上临时作业的场景，比如水上测绘、水上临时施工平台的固定，这类尺寸的锚可以快速完成布设，不需要提前做水下基础施工，只需要搭配对应长度的锚链或者缆绳，就可以实现点位的临时固定，作业完成后可以快速回收重复使用。在与缆绳的匹配上，顶部吊耳的内孔尺寸可以适配直径0.5英寸以内的尼龙缆绳或者小型锚链，不需要额外加装连接套环，现场布设的效率更高。整体结构没有复杂的内腔或者镂空结构，不管是采用铸造工艺批量生产，还是采用3D打印做小批量定制，都可以轻松实现，生产制造的工艺门槛低，后期维护也非常方便，使用后只需要用清水冲洗掉表面附着的泥沙即可，不需要做特殊的防腐养护，表面做喷塑或者镀锌处理后就可以在淡水或者浅海环境中长期使用。
