Nema17步进式高速线性致动执行机构

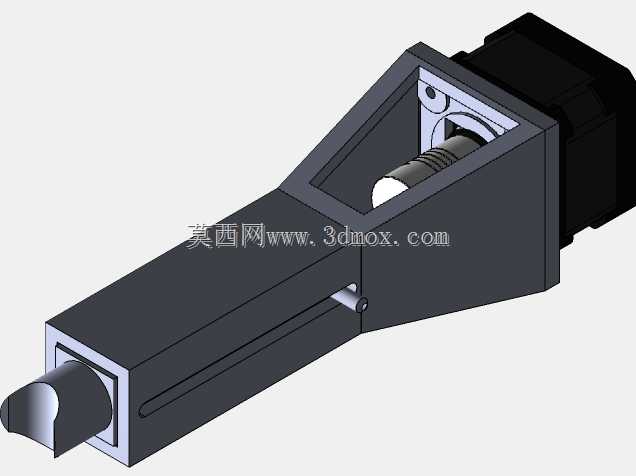

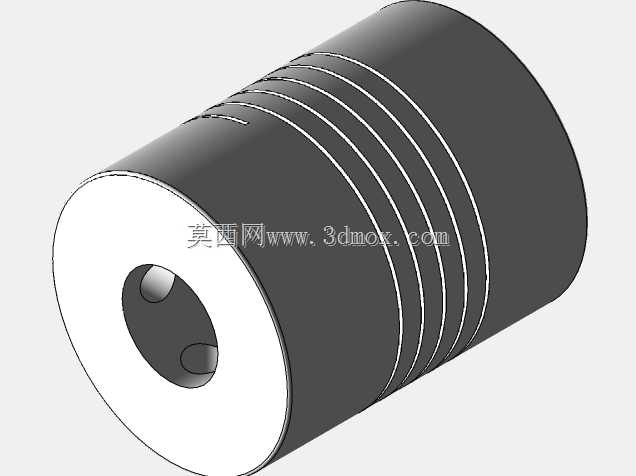

　　在桌面级自动化设备、小型数控进给机构、3D打印平台调平、小型光学检测设备位移调节这类需要短行程高速直线往复动作的场景里，这类基于Nema17步进电机开发的线性致动器是非常常见的执行端部件。很多刚接触小型设备开发的工程师容易把它和普通旋转步进电机混淆，实际上它是在标准步进电机的基础上，将转子的旋转运动通过内置的丝杠副直接转化为轴端的直线伸缩动作，省去了外部额外加装丝杠、联轴器、螺母座的装配环节，能大幅缩小整套直线驱动机构的安装空间。

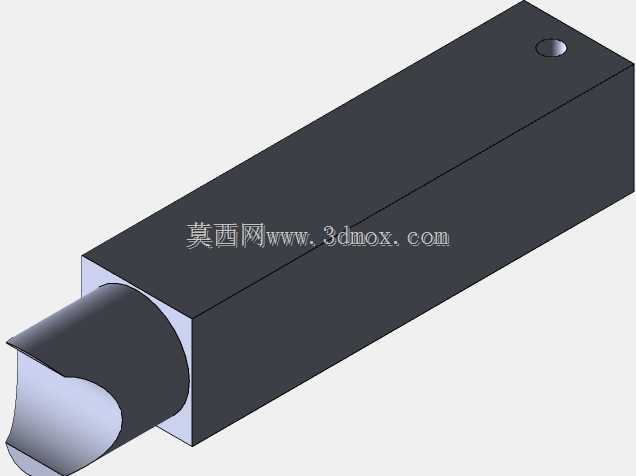

　　从实际使用的角度看，这款致动器的输出轴端适配8mm标准钻头装夹规格，也就是说不需要额外定制连接头，就能直接装夹对应直径的作业端头，不管是用来做小型点胶设备的Z轴下压、小型分拣机构的顶料动作，还是实验室小型试验台的试件夹紧动作，都能直接匹配标准装夹尺寸，减少二次加工连接件的工作量。它的额定行程做到70mm，这个行程段刚好覆盖了绝大多数桌面级小型设备的直线动作需求，不会因为行程过长导致机构刚性下降，也不会因为行程过短无法满足常规作业的位移要求。

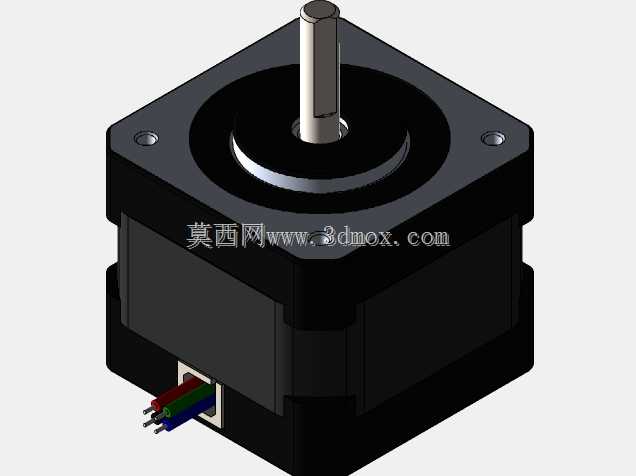

　　做结构设计的时候，这类集成式致动器的安装边界是选型阶段必须重点核对的部分。它的主体安装法兰沿用标准Nema17电机的安装孔位，也就是常见的42mm见方的安装轮廓，安装孔的孔距、沉孔深度都和标准42步进电机完全兼容，这就意味着原有设备上如果用的是普通42步进电机加外部丝杠的结构，想要替换成这种集成式线性致动器的时候，不需要重新加工安装板，直接就能原位替换，这也是这类集成化部件在设备迭代改型时很受结构工程师欢迎的原因。出线端采用标准的四线制步进电机接线定义，和市面上绝大多数两相步进驱动器的接口直接匹配，不需要重新调整接线线序或者定制驱动程序，能缩短设备调试的周期。

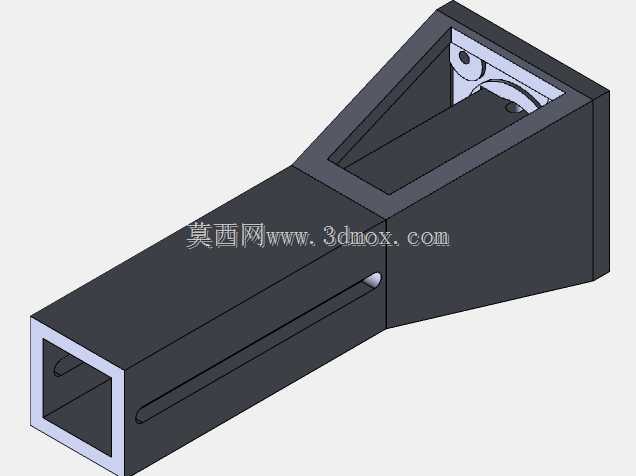

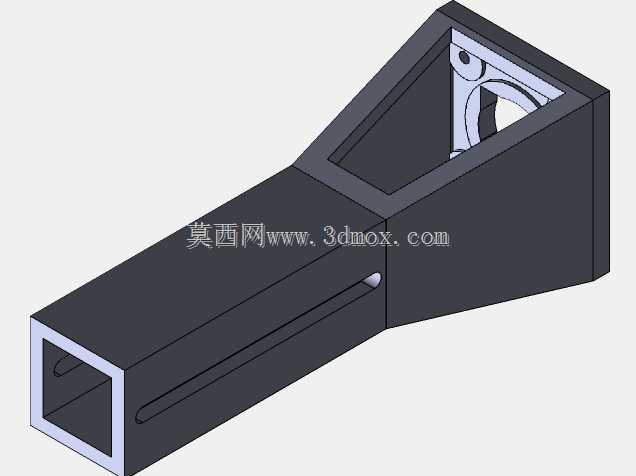

　　设计这类集成式线性致动器的时候，核心要解决的是内置丝杠副和电机转子的同轴度问题，如果同轴度控制不好，电机高速运转的时候会出现明显的轴向窜动，不仅会导致输出轴的直线定位精度下降，还会带来额外的振动和噪音，缩短部件的使用寿命。这款产品在设计的时候将丝杠螺母直接集成在转子内部，转子两端的支撑轴承同时承担丝杠的径向支撑，省去了额外的丝杠支撑座，从结构根源上减少了同轴度累积误差，在高速往复动作的时候能保持更稳定的输出精度。轴端的导向部分做了加长的导向套设计，能避免输出轴伸出较长行程的时候出现侧摆，保证输出作用力始终沿着轴向方向，不会出现偏载导致的卡滞问题。

　　在实际工况适配性上，这类高速线性致动器适合动作频率高、负载不大的应用场景，比如小型包装设备的挡料机构动作、电子元件检测设备的探针下压动作、小型雕刻机的自动对刀动作，它的响应速度比普通的电动推杆更快，因为步进电机的转速可以通过驱动器精准控制，能实现不同速度下的伸缩动作，还能通过脉冲计数实现任意位置的停留，不需要额外加装位置传感器就能实现简单的位置控制。安装的时候要注意，主体的安装面需要保证和动作方向垂直，如果安装面有倾斜，会导致输出轴承受额外的径向力，时间长了会加剧导向套和丝杠的磨损，影响使用寿命。接线端的出线方向做了侧向出线的设计，不会占用轴端正后方的安装空间，在安装空间比较局促的设备内部，能更好的适配布线走向，避免线材和周边运动部件发生干涉。

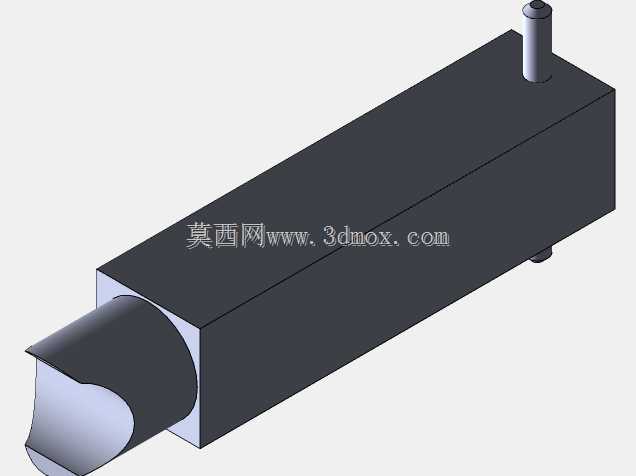

　　很多工程师在选型的时候会忽略输出轴的抗扭转设计，这款致动器的输出轴做了防转结构，在伸缩动作的时候轴本身不会跟着转子旋转，所以不需要在外部额外加装导向键或者防转机构，直接在轴端安装作业端头就能正常使用，这也是集成式设计相比自己拼装旋转电机加丝杠结构的优势——自己拼装的结构往往需要额外设计防转结构，不仅增加设计工作量，还会额外占用安装空间。它的外壳采用和标准步进电机一致的黑色阻燃工程塑料端盖加金属机壳的结构，散热性能和普通42步进电机保持一致，在连续高速往复动作的工况下，机壳能及时将线圈产生的热量散发出去，避免因为过热导致电机扭矩下降。端盖上的安装孔采用通孔加沉台的设计，用M3螺丝就能从正面直接固定安装，不需要在安装板背面预留螺母的操作空间，对薄型安装板的适配性更好。
