户外离网型太阳能监控摄像装置结构设计

　　这套户外离网监控装置的结构设计，核心瞄准电力匮乏区域的安防部署需求，从安装适配到功能集成全链路贴合野外无外接电源的使用场景。整套设备采用一体化集成布局，将光伏供电、储能控制、摄像采集、安装固定模块整合为单套总成，无需额外布设供电线缆与信号传输线路，可直接固定在现有杆体上完成部署，大幅降低偏远区域的安防施工成本。

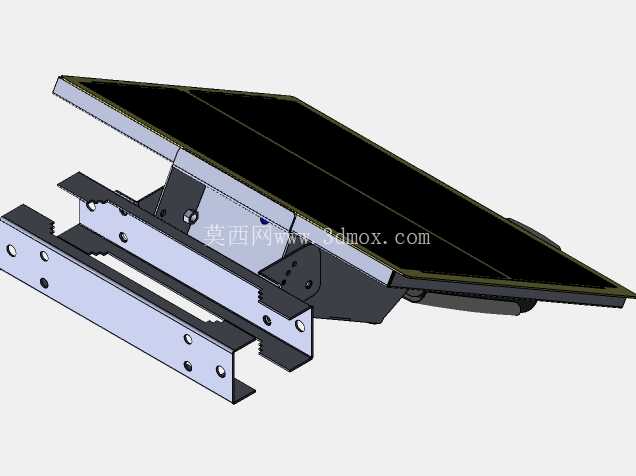

　　安装结构部分，设备配置适配方杆与圆杆的通用抱箍组件，可兼容直径100mm到180mm范围的杆体，覆盖绝大多数户外监控杆、电力杆、通信杆的安装尺寸；同时支架设置0到60度的俯仰调节区间，安装人员可根据现场监控视野需求，灵活调整摄像头的俯角，无需额外加装调节转接件，适配农田、牧场、偏远厂区、野外作业点等不同场景的监控覆盖要求。

　　供电模块的结构布局经过多轮迭代优化，20W太阳能板采用斜置固定角度，贴合多数低纬度地区的太阳入射角度，最大化提升日常受光效率；光伏板下方集成密封式腔体，内置充放电控制电路与12AH锂聚合物电池组，腔体采用IP66级密封结构设计，可应对班加罗尔这类多雨、高温高湿区域的户外工况，连续阴雨天气下可支撑设备满负荷运行5天，完全覆盖常规极端天气下的续航需求，避免因短期无光照导致监控断连。

　　摄像采集模块采用独立悬臂结构从主机腔体下方延伸，避免光伏板、安装支架对监控视野造成遮挡，模块内置4G LTE传输单元与1080P分辨率摄像组件，无需布设网线即可通过移动网络将实时画面传输至用户手机端，满足远程实时查看、异常事件回溯的使用需求。整套设备的结构走线全部内置在腔体与支架内部，无外露线缆，既降低户外线缆老化破损的风险，也避免人为恶意破坏线缆导致设备失效。

　　从结构设计逻辑来看，这套装置没有采用传统监控“摄像头+太阳能板+外置电池”的分体拼接方案，而是将所有功能模块整合为统一总成，各部件的连接位置都做了应力强化处理，可承受户外12级以内的风压，适配野外无遮挡安装点的抗风要求。设备整体重量控制在合理区间，单人即可完成抱箍安装与角度调试，无需大型吊装设备，尤其适合交通不便的偏远区域部署。腔体的散热结构采用被动式散热鳍片设计，无外露散热孔，在保证高温环境下电池与控制电路工作温度稳定的同时，避免雨水、沙尘进入腔体内部，提升长期户外使用的可靠性。

　　在实际应用层面，这套装置可覆盖农田周界安防、牧场牲畜监控、偏远厂区出入口监控、野外作业点安全管控等多个场景，无需依赖现场电网与有线网络，部署完成后仅需定期检查固定件松紧度即可，日常维护成本极低。结构设计上充分考虑了不同地区的安装兼容性，抱箍组件可快速拆装，调节结构采用阻尼式锁紧设计，调整角度后无需额外锁固即可保持姿态，降低现场施工的操作难度。摄像模块的镜头部分配备自动雨刮与疏水涂层，可在雨天自动保持镜头清晰度，避免雨水附着导致画面模糊，适配多雨地区的使用需求。
