双泵组往复式急救呼吸辅助装置结构

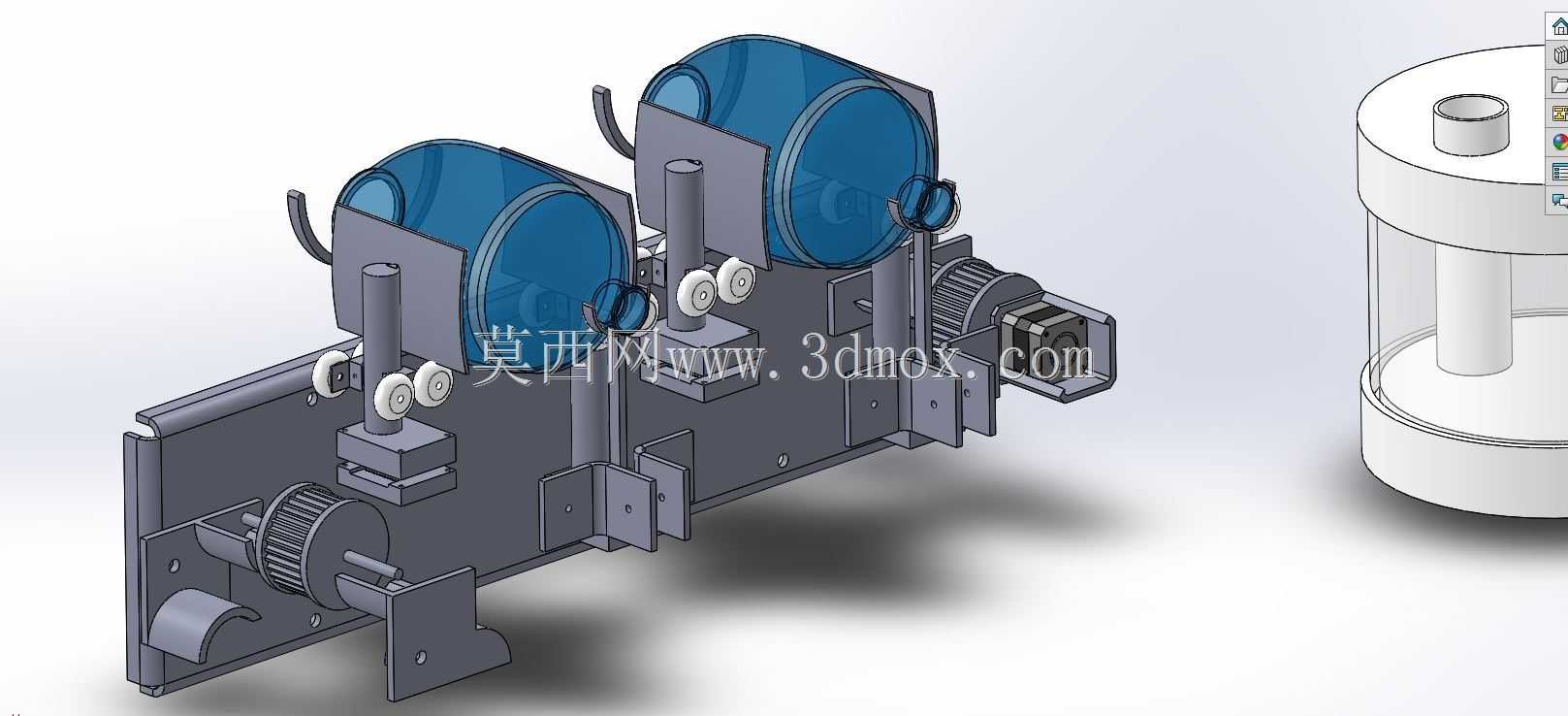

　　这套呼吸辅助装置的结构设计，核心参考了电梯曳引带传动的往复运动逻辑，整套机构的动力输出端采用双向运转的驱动电机搭配环形同步皮带作为传动载体，通过四组摆臂的反向联动实现两组气袋的交替充放气动作，整套传动结构的布局完全围绕气路工作时序展开，没有冗余的传动环节。从实际应用场景来看，这类装置主要面向应急医疗场景下的呼吸支持需求，可在常规通气设备短缺时为患者提供可控的强制通气支持，替代人工手动按压通气的操作，降低医护人员的操作强度，同时保证通气参数的稳定性。

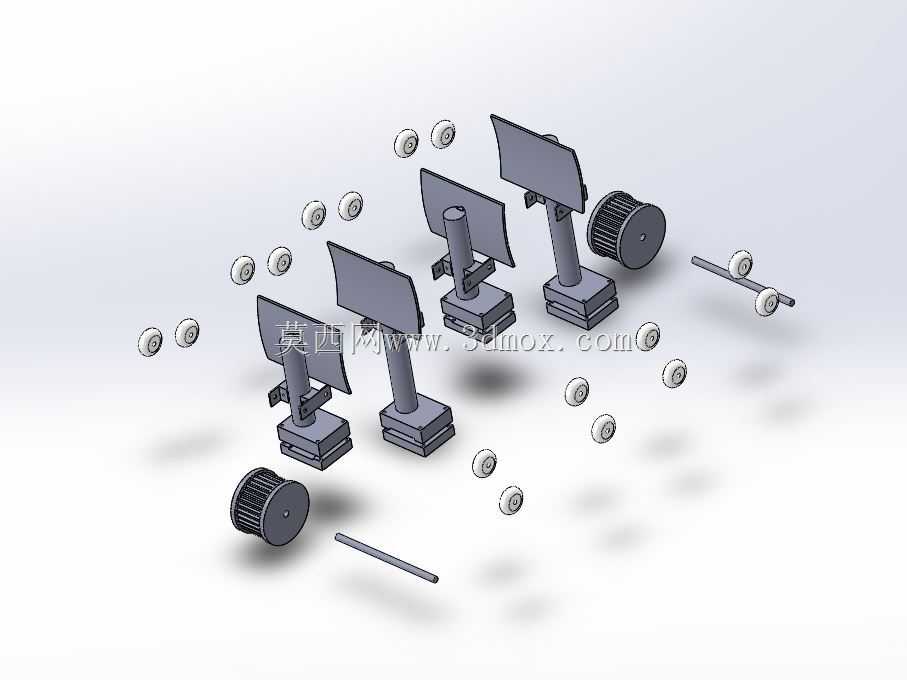

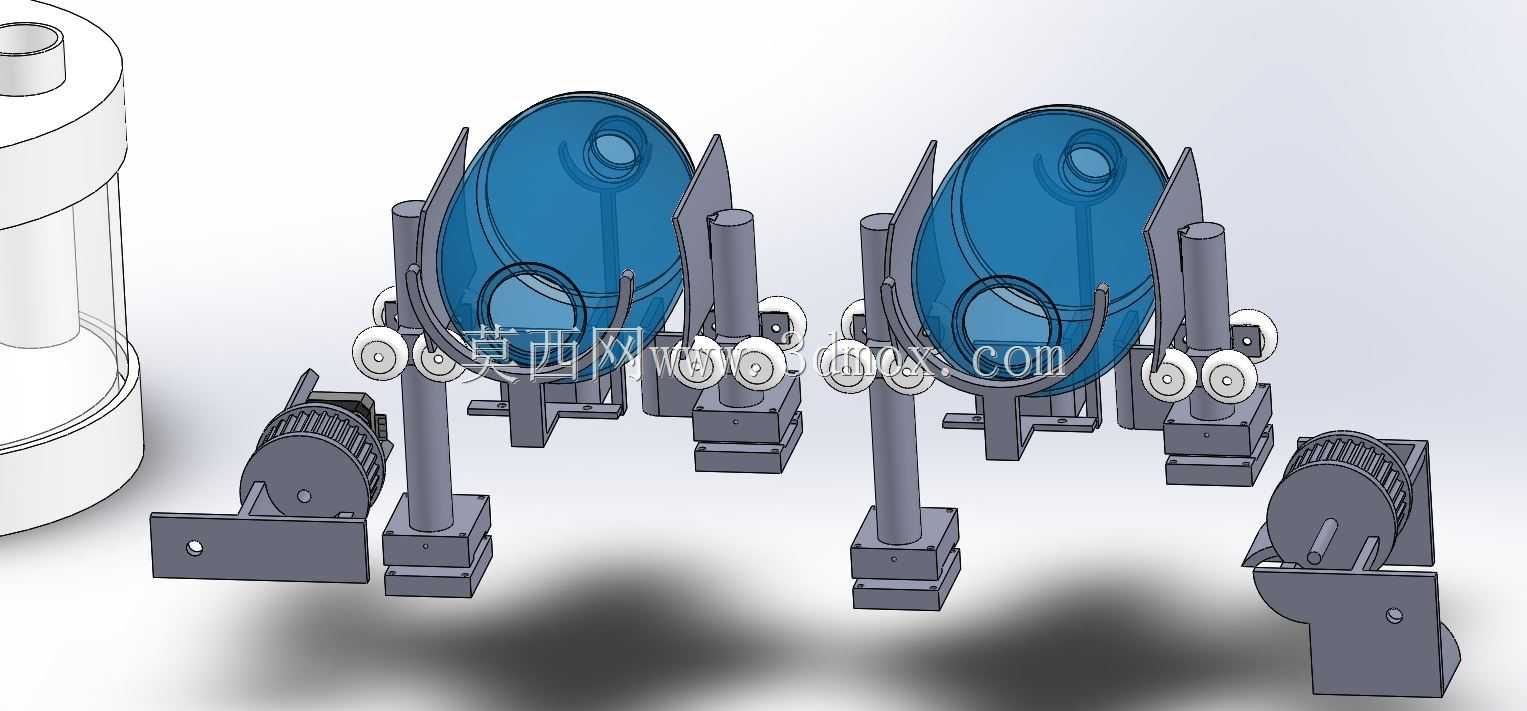

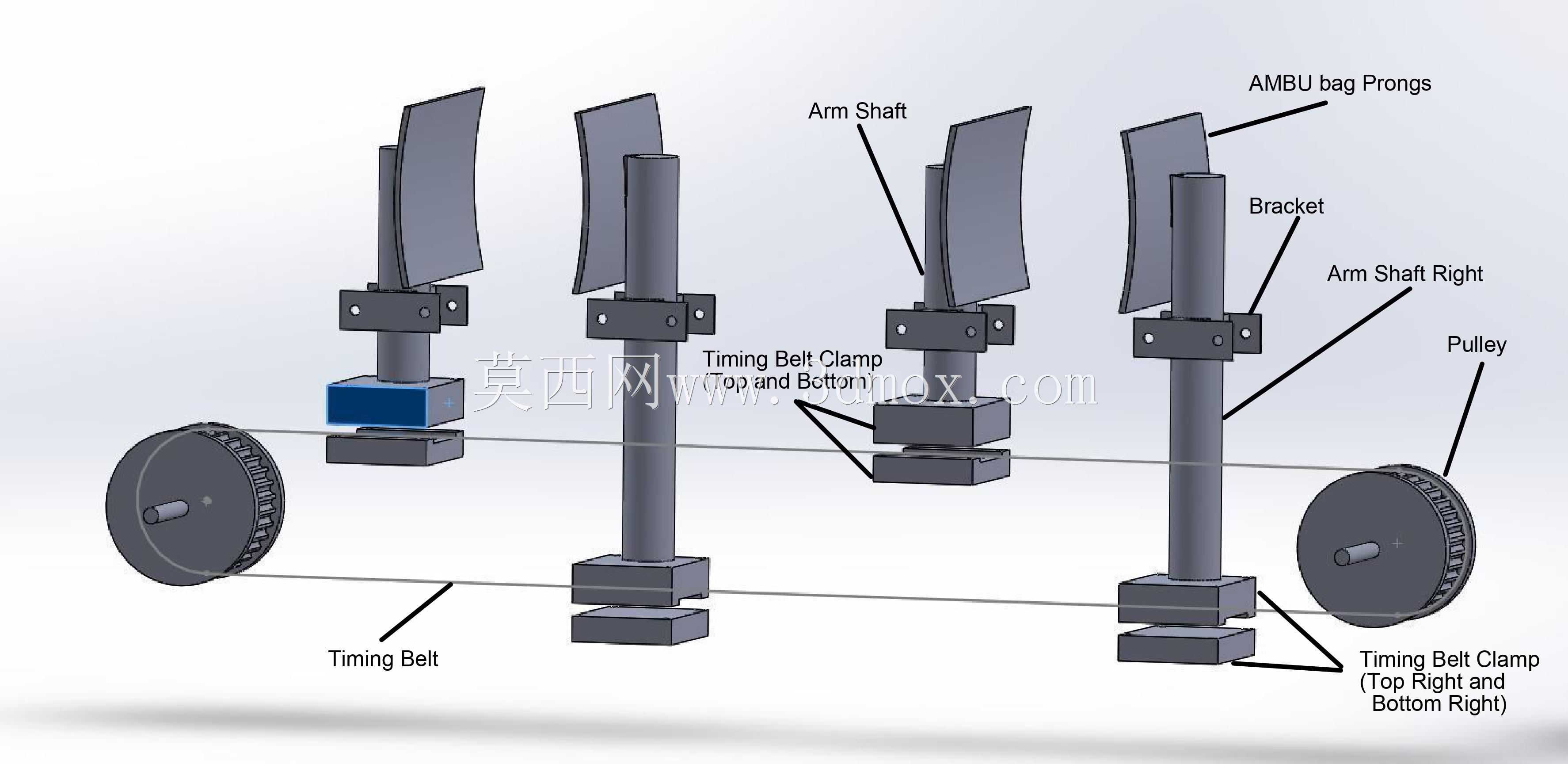

　　从功能实现逻辑来看，四组摆臂分为两组对称布置在皮带的上下两个平直段，当电机驱动皮带做往复回转时，连接在皮带上段的两组摆臂与下段的两组摆臂会始终保持反向运动：当上部摆臂向一侧移动挤压对应气袋时，下部摆臂会向反方向移动释放另一组气袋，以此实现两个气袋的交替工作——其中一个气袋负责在挤压阶段将含氧气体送入患者气道，另一个气袋则同步将患者呼出的带二氧化碳气体排出气路，完成完整的呼吸循环。气路部分集成了多组单向阀来控制气流方向，避免呼出气与吸入气混合，同时在气路中预留了传感器安装位，可实时监测气道压力、通气流量参数，配合调节组件实现氧浓度、潮气量的精准调控，在气路输出端还预留了加温加湿组件的安装空间，保证送入患者气道的气体符合生理需求。

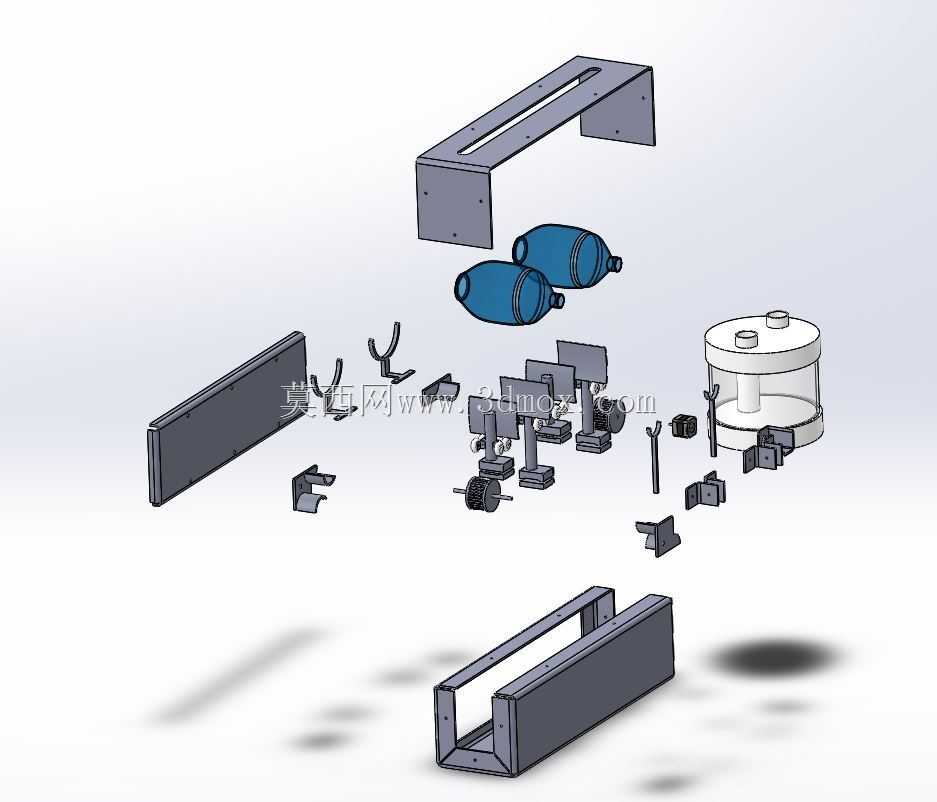

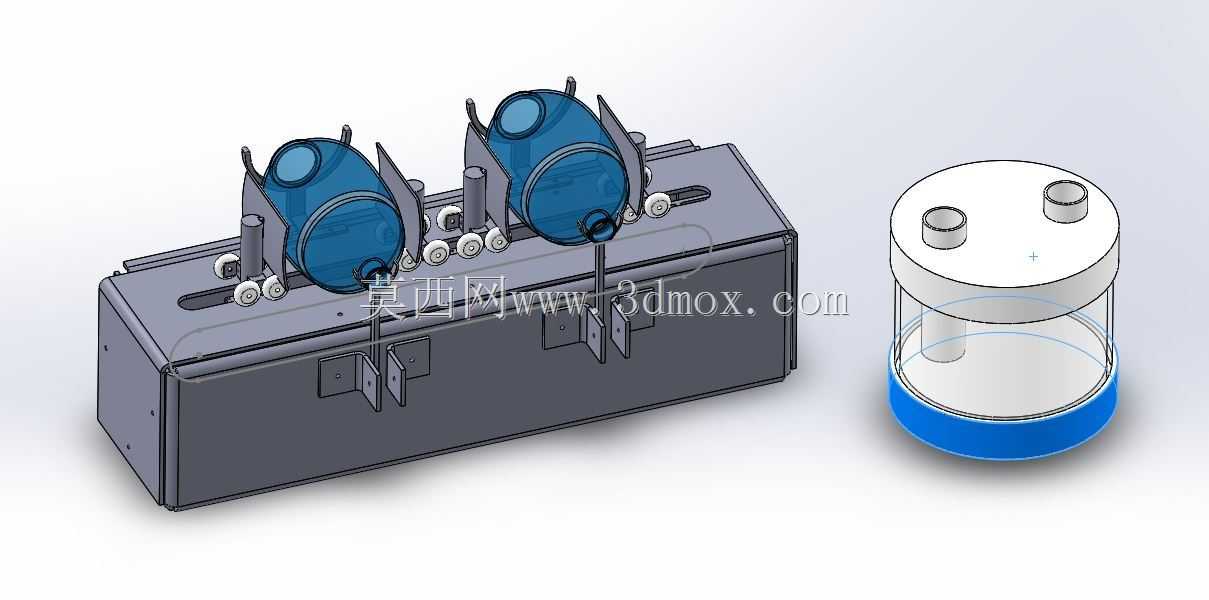

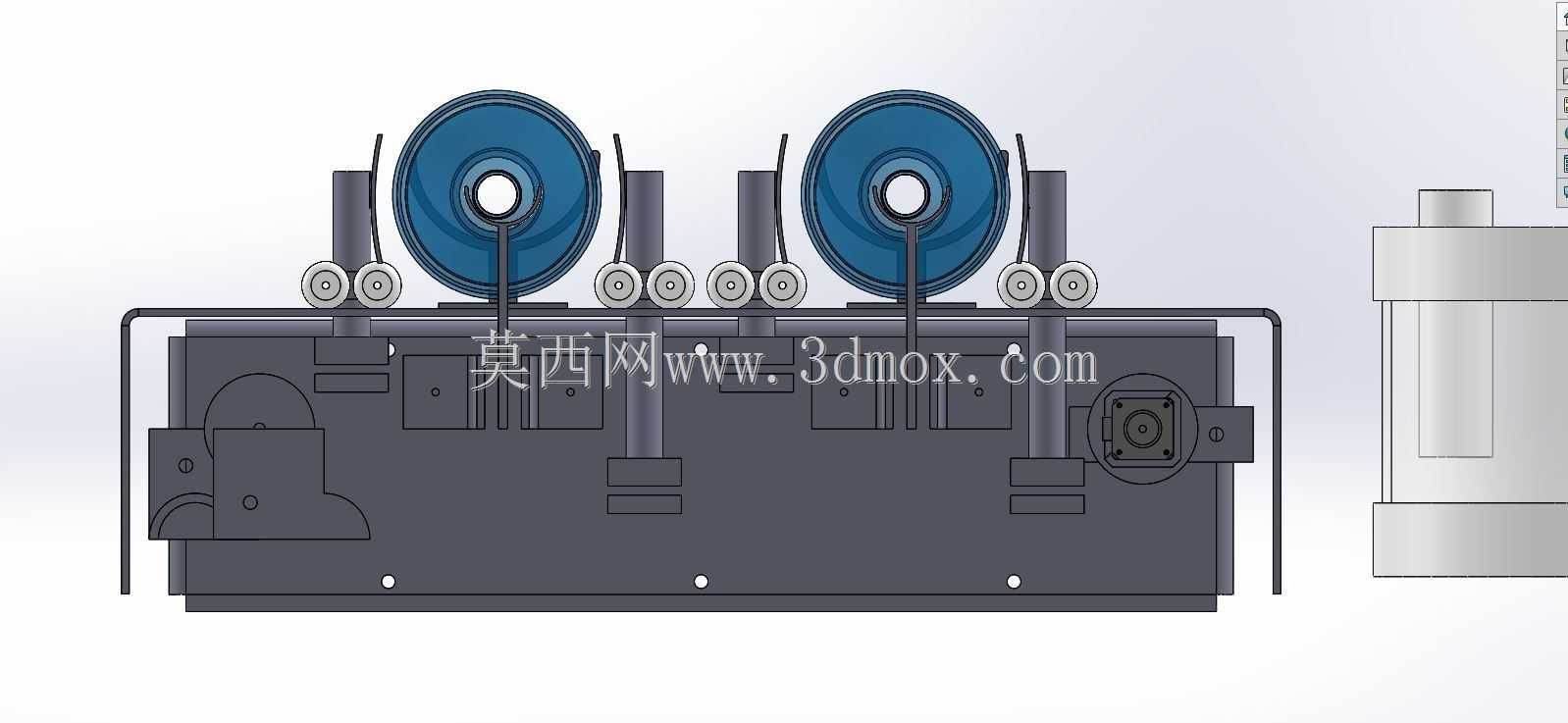

　　整套设备的外形采用长方体箱式布局，所有传动组件、气路组件均集成在箱型壳体内部，上部仅露出两组泵体的驱动端与气路接口，安装边界规整，可直接放置在急救推车、病床旁的平面上使用，不需要额外的固定支架，底部预留了防滑垫安装槽，避免设备运行过程中出现移位。控制模块布置在箱体内部的独立仓室内，通过采集气路传感器的实时数据调整电机的运转速度、换向位置与停留时长，以此匹配不同患者所需的潮气量、吸呼比与呼吸频率，同时可实现呼气末正压的参数调节，满足不同病情患者的通气需求。

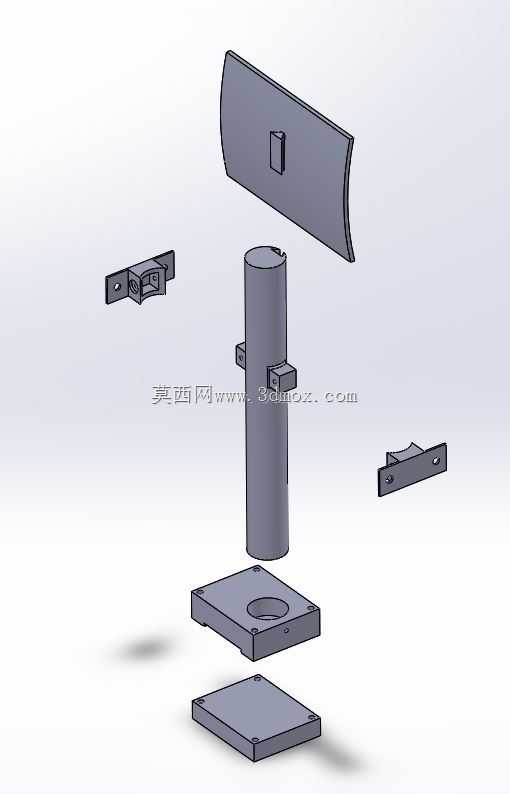

　　从结构设计的细节来看，摆臂与气袋的接触端采用圆弧过渡结构，避免挤压过程中刮破气袋囊体，皮带传动部分设置了张紧调节机构，可在长期使用后调整皮带张紧度，避免传动打滑导致的通气参数偏差。所有气路接口均采用标准快插结构，可快速更换不同规格的呼吸管路，适配不同的临床使用场景，壳体侧面预留了散热格栅，保证电机长时间运转时的热量可以及时散出，不会出现过热停机的问题。整套结构没有采用复杂的定制零部件，大部分传动件、阀件都采用通用标准件，在应急场景下可快速完成组装与调试，降低生产与维护的门槛，适合批量快速生产以应对突发的公共卫生事件需求。
