立式500升PE储水罐体三维结构设计

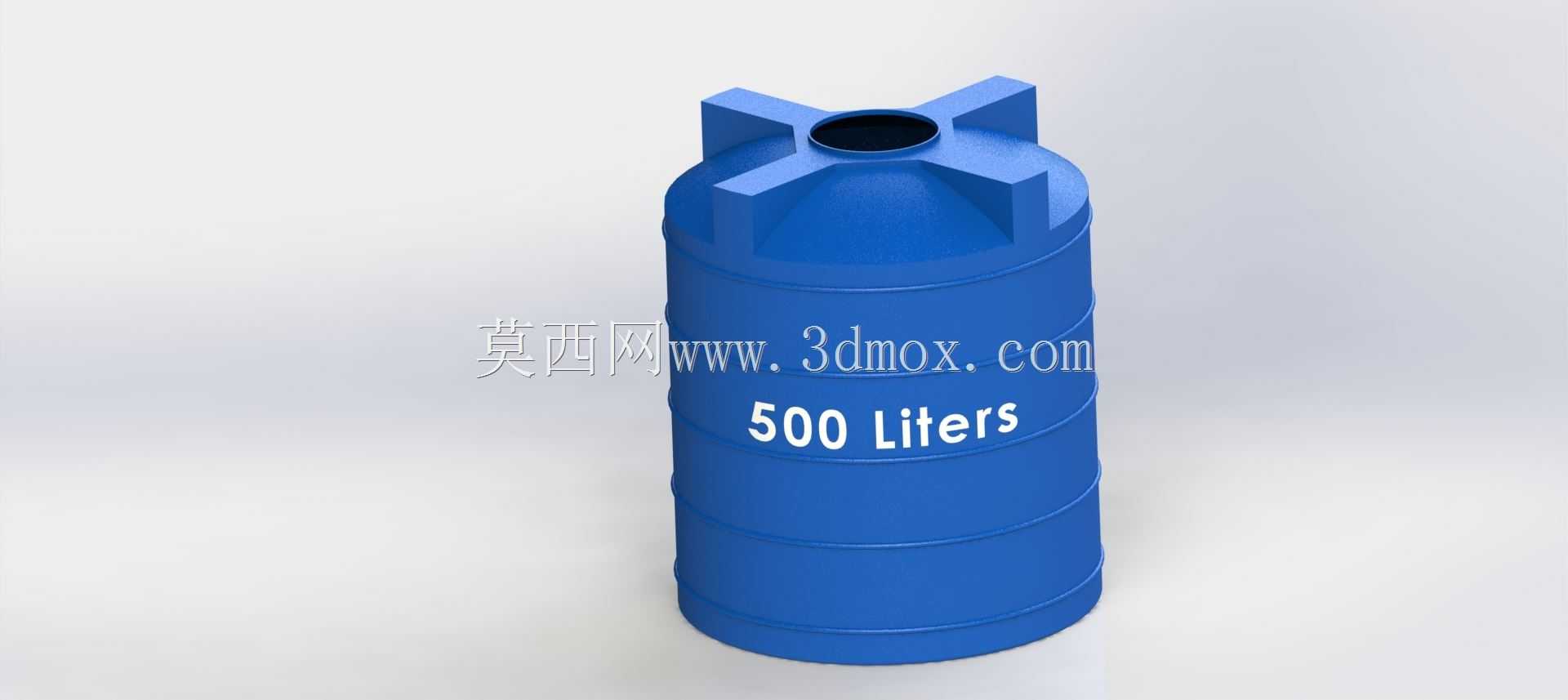

　　这款立式储水罐体的结构设计，首先要匹配民用供水、小型工业循环水系统、农田临时灌溉储水、户外作业临时供水等多场景的落地需求，日常使用中除了储存常温清水，也可适配低浓度酸碱水剂、农用配药溶液的储存需求，罐体顶部的十字形凸起结构并非装饰性设计，而是专门为多层堆叠码放设置的定位卡位，当多个同规格罐体叠放存储或运输时，上层罐体的底部加强筋可以刚好嵌入这个十字卡位内，避免运输途中罐体滑移倾倒，同时顶部的十字结构也能作为人工搬运、吊装时的辅助受力点，配合罐体周身的环形加强筋，提升吊装过程中的结构抗形变能力。

　　从结构设计逻辑来看，罐体整体采用上窄下宽的锥度过渡设计，底部直径略大于顶部直径，空罐放置时的重心更低，户外露天放置遇到大风天气时不易倾覆，周身的四道环形外凸加强筋，将直筒段的筒壁分成了五个等高度的区段，每个区段的筒壁在承受内部液体静压力时，环形筋可以承担环向的拉应力，避免满水状态下筒壁出现鼓胀变形，尤其是500升容量的罐体满水时总重量超过500公斤，筒壁下部的静压力是上部的数倍，下部的环形筋做了加宽加厚处理，对应下部更高的承压需求。顶部的进水口采用内凹式设计，接口处做了加厚的唇边结构，方便后续对接外螺纹管道接头或者加装密封端盖，进水口的内凹深度控制在30毫米，既可以避免外接管道突出罐体顶部影响堆叠，也能预留足够的密封安装空间。

　　在安装边界的尺寸控制上，罐体整体高度控制在1.2米左右，最大外径约750毫米，这个尺寸刚好适配常规的民用入户门宽度，不需要拆解就可以直接推入室内安装，底部的平底设计不需要额外的安装支架，只要放置在硬化的水平地面上就可以稳定使用，地面的平整度误差控制在5毫米以内即可，不需要额外做预埋固定。罐体顶部的十字凸起高度为50毫米，堆叠时上层罐体的底部和下层罐体的顶面之间会留出20毫米的间隙，避免两个罐体的顶面直接贴合造成积水积灰，也方便日常清理罐体顶部的杂物。

　　设计过程中也充分考虑了滚塑成型的工艺特性，所有的转角位置都做了R15以上的圆角过渡，没有尖锐的直角结构，避免滚塑成型时出现原料堆积不均、壁厚差过大的问题，罐体的整体壁厚控制在5毫米左右，顶部和底部的受力位置壁厚加厚到8毫米，既保证了结构强度，也控制了整体的材料用量，降低生产制造成本。日常使用时，罐体可以直接对接进水管道和出水龙头，也可以根据使用需求在罐体下部额外开孔加装出水接头，开孔位置只要避开环形加强筋的位置，就不会影响罐体的整体结构强度，开孔后采用常规的管道密封件就可以实现无渗漏连接。针对户外使用的场景，罐体的材料选用添加了抗紫外线成分的PE材质，结构设计时也考虑了长期日晒的热胀冷缩余量，筒壁和加强筋的连接位置做了缓坡过渡，避免温度变化时出现应力开裂的问题。
