守望先锋主题雪球机器人造型结构设计

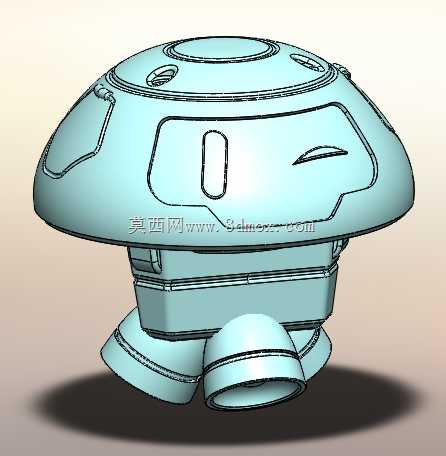

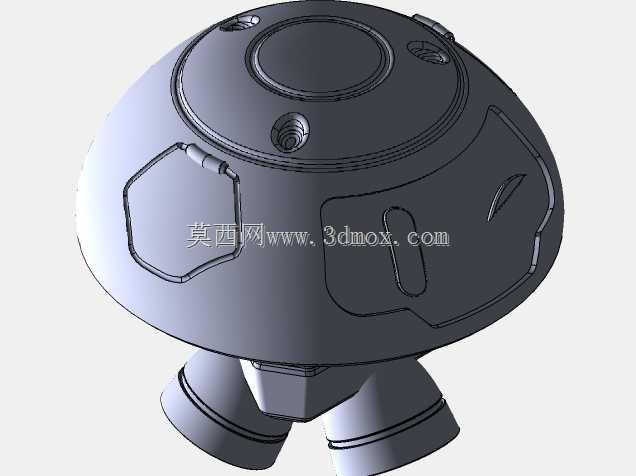

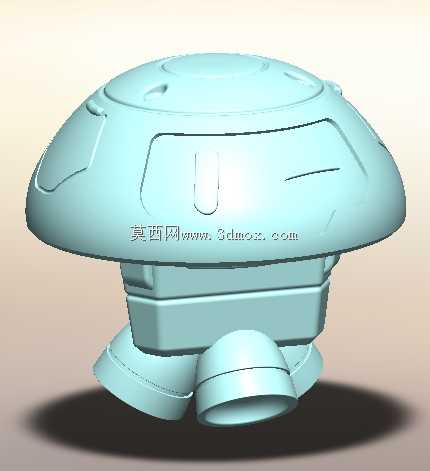

　　该造型结构以游戏内雪球机器人的视觉特征为核心还原依据，整体采用上下分舱的类飞碟式布局，上部舱体为大曲率弧面穹顶结构，表面做了分模线内凹处理，预留的三处椭圆凹槽对应原作的传感窗口与功能标识位，侧面的长条形开槽与弧形凹陷完全匹配原作的外观细节，弧面过渡处做了R3-R8不等的圆角处理，避免3D打印过程中出现应力集中导致的层间开裂问题。下部承载舱为等截面矩形围合结构，上下边缘做了止口设计，上下舱体拼接时可通过止口定位，无需额外粘接辅助即可保证装配同轴度，围壁厚度控制在2.2mm，兼顾打印成型效率与结构强度，不会因壁厚过大产生内部缩孔，也不会因壁厚过薄导致拼接处断裂。底部支撑结构采用三喷口对称布局，

　　三个弧形喷口沿下部舱体中心呈120度均匀分布，每个喷口做了15度的外倾角度，既还原原作的悬浮推进视觉特征，也可作为整个模型的支撑脚，放置时三个喷口端面与平面接触，形成稳定的三点支撑结构，无需额外添加底座即可平稳放置，喷口内部做了空心减重设计，减少打印耗材用量的同时，避免实心结构带来的打印翘曲风险。从设计落地角度看，该结构所有外露面均无小于45度的悬空面，打印时无需添加额外支撑结构，仅需在底部喷口位置添加少量易剥离的树状支撑即可完成成型，大幅降低后处理工作量，表面的内凹细节深度控制在0.8mm，既可以保证细节辨识度，也不会因凹槽过深导致支撑残留难以清理。结构拆分逻辑上，整体可拆分为上穹顶、中舱体、下喷口组三个独立部件，

　　部件之间采用卡扣式连接，卡扣配合公差控制在0.15mm，适配PLA、ABS等主流FDM打印耗材的收缩率，装配后拼接缝隙小于0.1mm，后期做表面打磨喷涂时可轻松实现无缝效果。在实际应用场景中，该结构可作为3D打印手办的原型件，用于IP衍生周边的打样验证，也可作为创意桌面摆件的结构模板，调整尺寸比例后可适配不同的展示需求，若将尺寸等比例放大至300mm直径，还可作为主题展会的陈列道具结构，内部预留的空腔可加装LED发光模块，对应表面的窗口位置可实现透光效果，提升展示表现力。安装边界方面，当模型整体直径控制在120mm时，整体高度为95mm，底部支撑接触点形成的支撑圆直径为85mm，放置时的倾覆力矩小于0.2N·m，

　　在常规桌面振动环境下不会出现倾倒问题，若需加装发光组件，中舱体内部预留的40mm×40mm×20mm空腔可容纳常规的纽扣电池组与微型控制板，无需额外改动外部结构。细节处理上，所有棱边均做了倒钝处理，无尖锐边角，符合日常摆件的安全使用要求，表面分模线位置与外观造型线条完全重合，后期打磨时不会破坏原有造型特征，弧面的曲率变化连续，无曲率突变位置，做表面抛光处理时可获得均匀的镜面效果，适配不同的后处理工艺，不管是做哑光磨砂质感还是亮面烤漆质感都能实现较好的呈现效果。从结构强度验证角度，上部穹顶采用等厚弧面结构，承压能力优于同厚度的平面结构，顶部施加50N的竖直压力时，结构变形量小于0.1mm，不会出现凹陷破损问题，下部喷口的支撑结构做了加强筋过渡，每个喷口与中舱体连接位置加了1mm厚的三角加强筋，侧向施加20N的推力时不会出现喷口断裂问题，完全满足日常摆放、把玩的强度需求。
