小型无人机挂载9g舵机驱动抛放装置

　　这套抛放装置主要面向小型多旋翼无人机的低空轻载投放场景设计，适配植保作业之外的民用小载重空投需求，比如应急场景下的小件物资投送、户外作业的小工具定点投放、航拍作业时的辅助配件抛投，整体结构围绕轻量化、高可靠性做了针对性优化，没有冗余的结构件，所有受力路径都做了最短化处理，避免飞行过程中产生不必要的振动影响无人机飞行姿态。

　　整套机构的动力源采用常规9g规格微型舵机，这类舵机在航模领域供应链成熟，替换成本低，控制信号直接匹配无人机常用的PWM信号通道，不需要额外加装信号转换模块，飞手可以通过遥控器预留的开关通道直接控制释放动作，不需要对无人机原有飞控程序做二次修改，适配门槛很低。结构上采用了多槽位挂钩的布局，单次挂载可以同时固定多件小包装载荷，挂钩的锁止面做了斜角让位设计，舵机摇臂转动到锁止位置时，挂钩的受力点直接落在机架安装板的支撑结构上，舵机摇臂本身只承担锁止定位的作用，不需要持续承受载荷的拉力，就算舵机保持锁止位置的扭矩出现小幅波动，也不会出现意外脱钩的情况，能有效避免飞行过程中误投放的风险。

　　安装边界方面，整套机构的安装孔位按照常见的小型无人机底部挂载孔距设计，安装板预留了多组条形调节孔，可以适配不同孔距的机架，不需要用户额外打孔改装。整体结构的外露部分都做了圆角处理，没有尖锐的突出边角，避免在无人机起飞降落过程中剐蹭地面或者缠绕到其他物件。挂钩的开口尺寸经过反复调整，既可以挂住常见的尼龙扎带、细挂绳，也不会因为开口过大导致挂载的物件在飞行过程中因为气流晃动出现松脱，单挂钩的额定承载能力按照1kg载荷做了强度校核，整套机构同时挂载多件载荷时，总承载上限不超过1kg，完全匹配9g舵机的锁止扭矩范围，不会出现舵机扭矩不足无法解锁的情况。

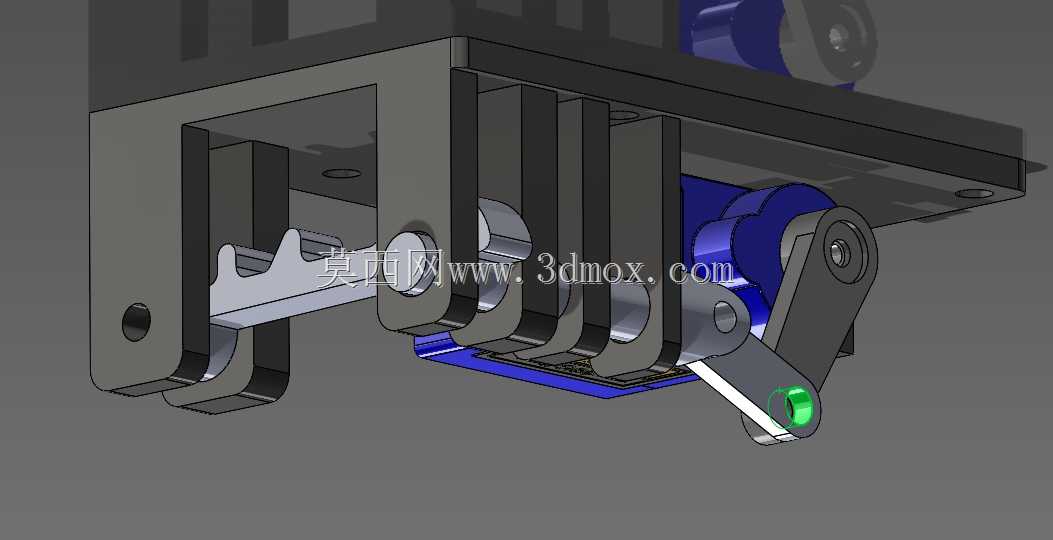

　　设计过程中特意把舵机的安装位置放在了挂钩组的侧方，舵机的输出轴直接连接驱动摇臂，没有额外的传动连杆，减少了传动环节的间隙，解锁动作的响应速度可以控制在0.2秒以内，不会出现动作滞后导致投放位置偏差过大的问题。摇臂和挂钩接触的位置做了耐磨处理，长期反复使用也不会因为磨损出现锁止间隙过大的问题。整套机构的所有结构件都可以采用轻量化的工程塑料通过3D打印制作，也可以根据载荷需求更换为铝合金材质加工，自重可以控制在20g以内，不会给小型无人机带来过多的额外负重，影响续航时间。

　　在实际使用场景中，这套机构不需要搭配额外的减震结构，因为锁止状态下载荷和机架是刚性连接，不会在飞行过程中产生多余的晃动，解锁时舵机摇臂转动到释放位置，挂钩在载荷重力的作用下自然向下转动打开，载荷就会在重力作用下脱离挂钩，不需要额外的弹性件提供弹出动力，结构可靠性比带弹簧复位的投放机构更高，不会因为弹簧锈蚀、弹性衰减出现卡滞故障。日常维护只需要定期检查舵机摇臂的固定螺丝是否松动，挂钩的转动位置有没有异物卡滞即可，不需要做复杂的保养，适合户外复杂环境下使用。针对不同的挂载需求，用户还可以自行调整挂钩的数量，不需要改动整体的安装结构和驱动逻辑，拓展性较强。
