萨图结构老虎钳爆炸展示三维设计

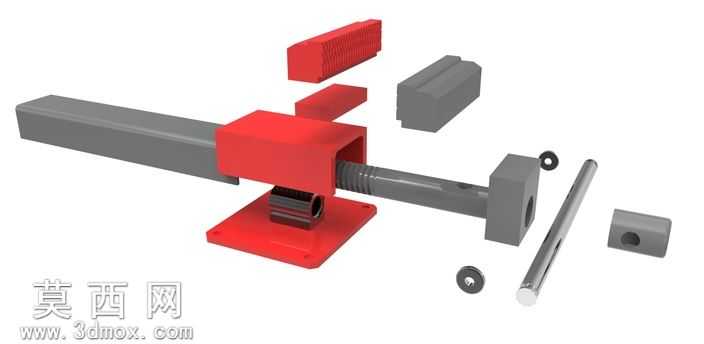

本作品为萨图结构老虎钳的三维建模设计，采用爆炸视图的呈现形式完整拆解产品的全部组成构件，清晰展现各零部件的装配逻辑与位置关系。建模过程中严格遵循机械加工的实际尺寸规范，对每一个零件的几何特征都做了精准还原：固定钳身部分还原了带安装孔的方形底座结构，底座表面做了平整的安装面设计，预留的四个沉头安装孔可实现钳体与工作台面的稳固连接；活动钳块部分还原了与导轨配合的滑动槽结构，钳口位置做了适配防滑齿板的安装卡槽，可替换不同纹路的钳口板适配不同材质工件的夹持需求。传动结构部分精准还原了梯形丝杆的螺纹特征，丝杆一端与固定钳身的旋转支撑位配合，另一端与活动钳块的传动螺母结构啮合，同时还原了配套的摇杆插杆、锁紧垫片、固定销等细小标准件，所有配合面的公差预留都符合机械装配的实际要求。材质渲染上采用了差异化的材质区分方案：钳身主体结构采用哑光红色金属漆材质，模拟工业级铸铁喷塑的表面质感，还原五金工具耐磨防腐蚀的表面处理特征；丝杆、摇杆、导轨等传动受力部件采用银灰色磨砂金属材质，还原调质钢零件的金属质感，表面做了细微的拉丝纹理处理，体现机加工零件的表面特征；防滑钳口板采用深灰色硬质合金材质，表面做了细密的齿状纹理，还原钳口防滑咬合的结构特征；垫片、销钉等小标准件采用亮面镀锌金属材质，区分不同零件的加工工艺差异。设计思路上围绕手动夹持工具的实用性展开，整体结构紧凑合理，爆炸视图的排布遵循装配顺序逻辑，从固定底座到传动部件再到活动钳口依次排布，让观看者可以直观理解老虎钳的工作原理：通过转动摇杆带动丝杆旋转，驱动活动钳块沿导轨方向做直线往复运动，实现钳口的开合动作，配合不同的钳口板可完成金属件、木质件等不同工件的夹持固定，适配钳工加工、工件组装、维修作业等多种场景的使用需求。建模过程中对所有零件的倒角、圆角等工艺特征都做了还原，避免出现尖锐的不合理结构，所有零件之间不存在干涉问题，可直接用于装配演示、结构教学或者3D打印验证。
