重锤式法兰连接消音安全泄压阀结构

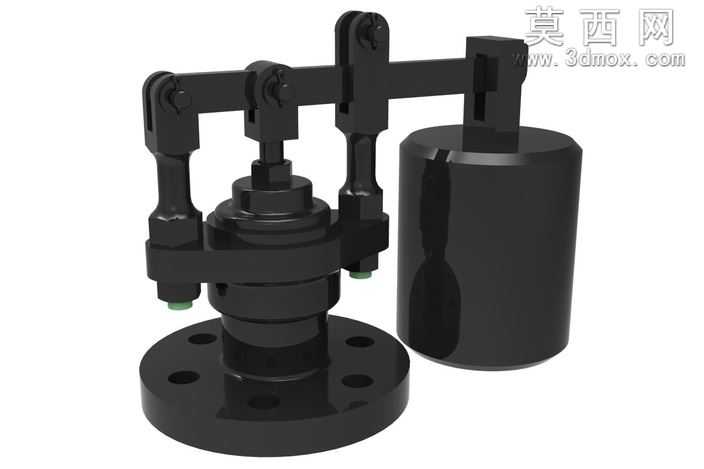

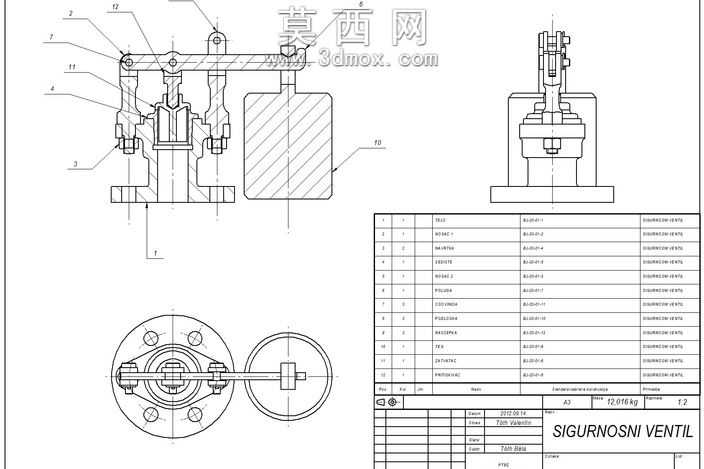

本作品为杠杆重锤式消音安全阀门的三维结构模型，建模过程严格遵循机械设计规范，以Solid Edge为核心建模工具，采用自底向上的装配建模思路完成整体搭建。首先进行核心阀体基座的建模，以带螺栓孔的圆形法兰为底座基准，通过拉伸、切除、倒角等基础特征完成阀座主体的构建，法兰盘上的安装孔采用圆周阵列特征生成，保证孔位的同轴度与位置精度符合法兰连接的通用标准。阀杆与密封组件部分，通过回转特征构建阀杆主体，配合密封面的精细切除特征还原密封结构，密封端的细节结构做了圆角过渡处理，避免应力集中的结构缺陷。上部的杠杆传动结构采用多零件装配方式完成，各铰接支点处严格按照转动副的配合要求设置装配约束，保证杠杆臂可绕支点实现顺畅的摆动动作，杠杆臂上的连接耳板通过拉伸与孔特征构建，各铰接孔的同轴度经过配合校验，确保装配后无运动卡滞问题。侧置的重锤部件采用回转特征构建圆柱主体，重锤与杠杆末端的连接结构做了定位凸台设计，保证重锤安装后的位置精度，避免工作过程中出现偏移。模型渲染阶段采用哑光黑色金属材质模拟工业铸铁的表面质感，对密封端的微小结构赋予非金属密封材质，通过环境光遮蔽效果突出各部件的结构层次，清晰展现杠杆、阀杆、重锤、法兰底座之间的装配关系。设计思路上还原了重锤式安全阀的核心工作原理，即通过重锤的重力经杠杆放大后作用在阀瓣上，当管路压力超过设定值时阀瓣抬起实现泄压，消音结构的腔体设计在阀座出口位置，通过腔体扩容实现泄压过程的气流降噪，整体模型完整还原了该类阀门的全部核心结构特征，各部件的尺寸比例符合工业阀门的常规设计参数，可用于阀门结构原理演示、装配工艺参考等场景。
