桌面式Microtek逆变电源设备结构设计

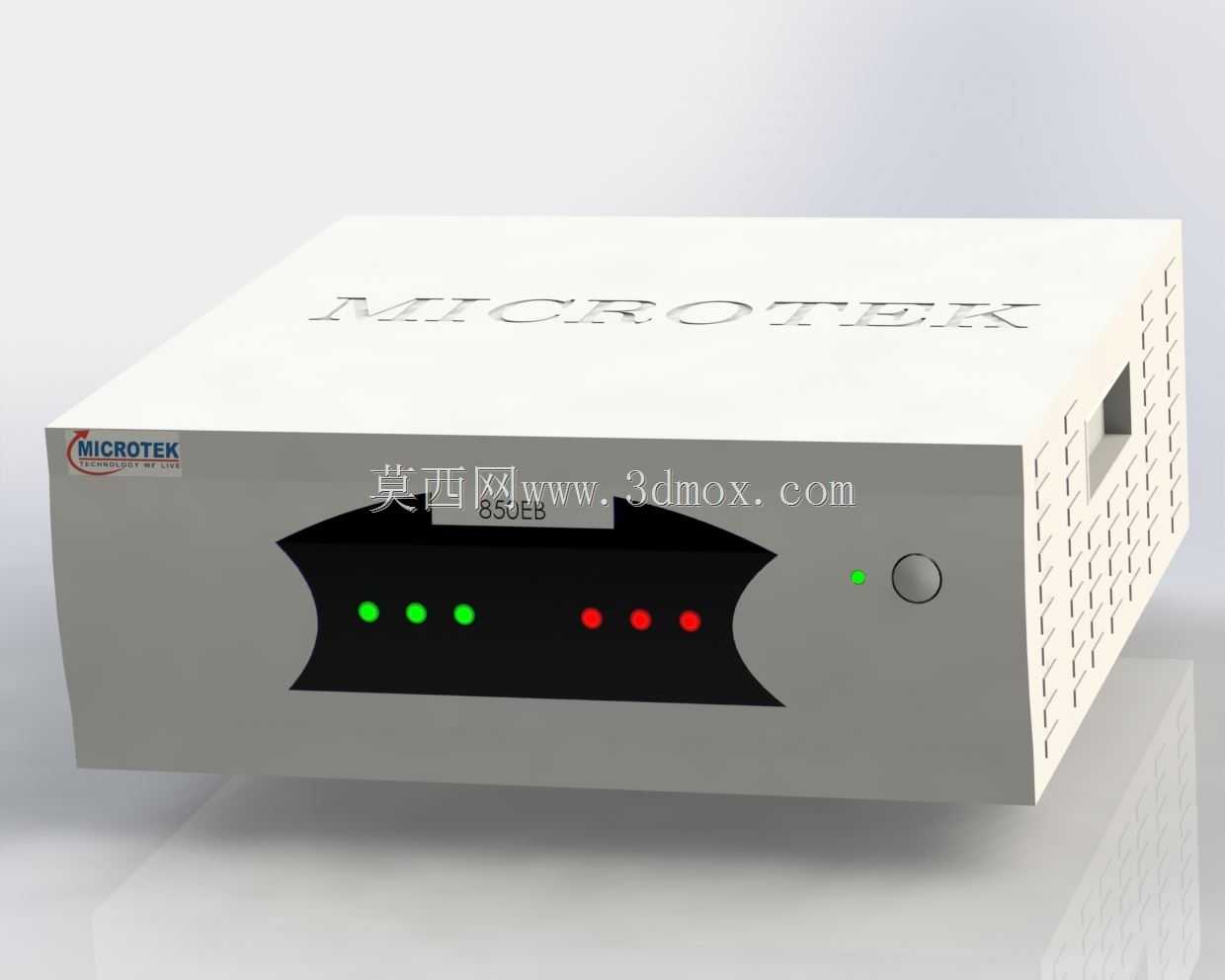

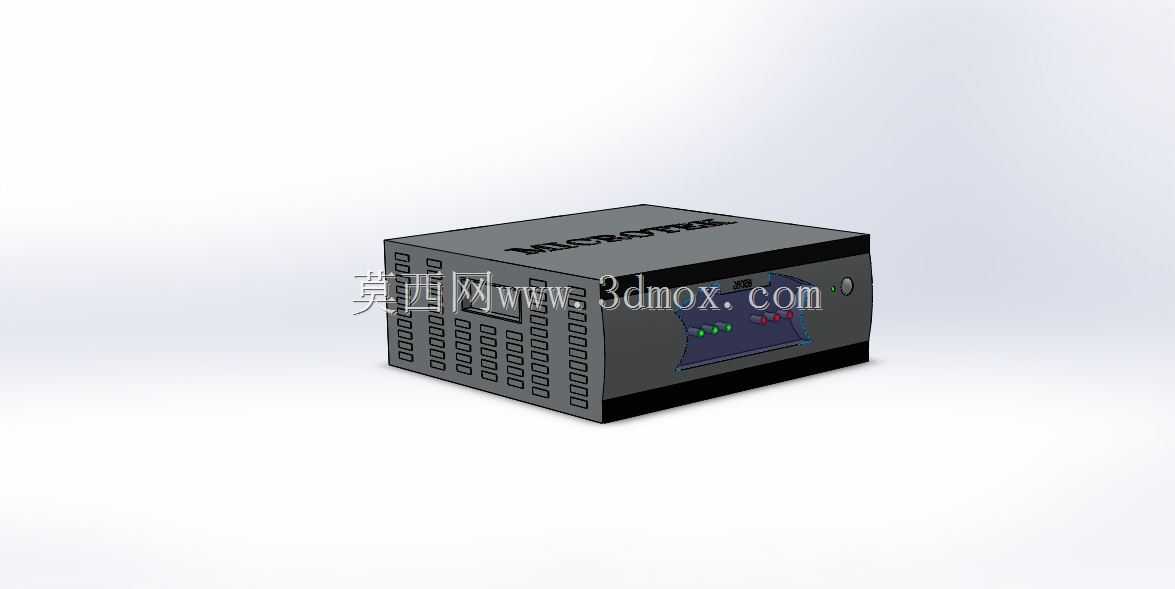

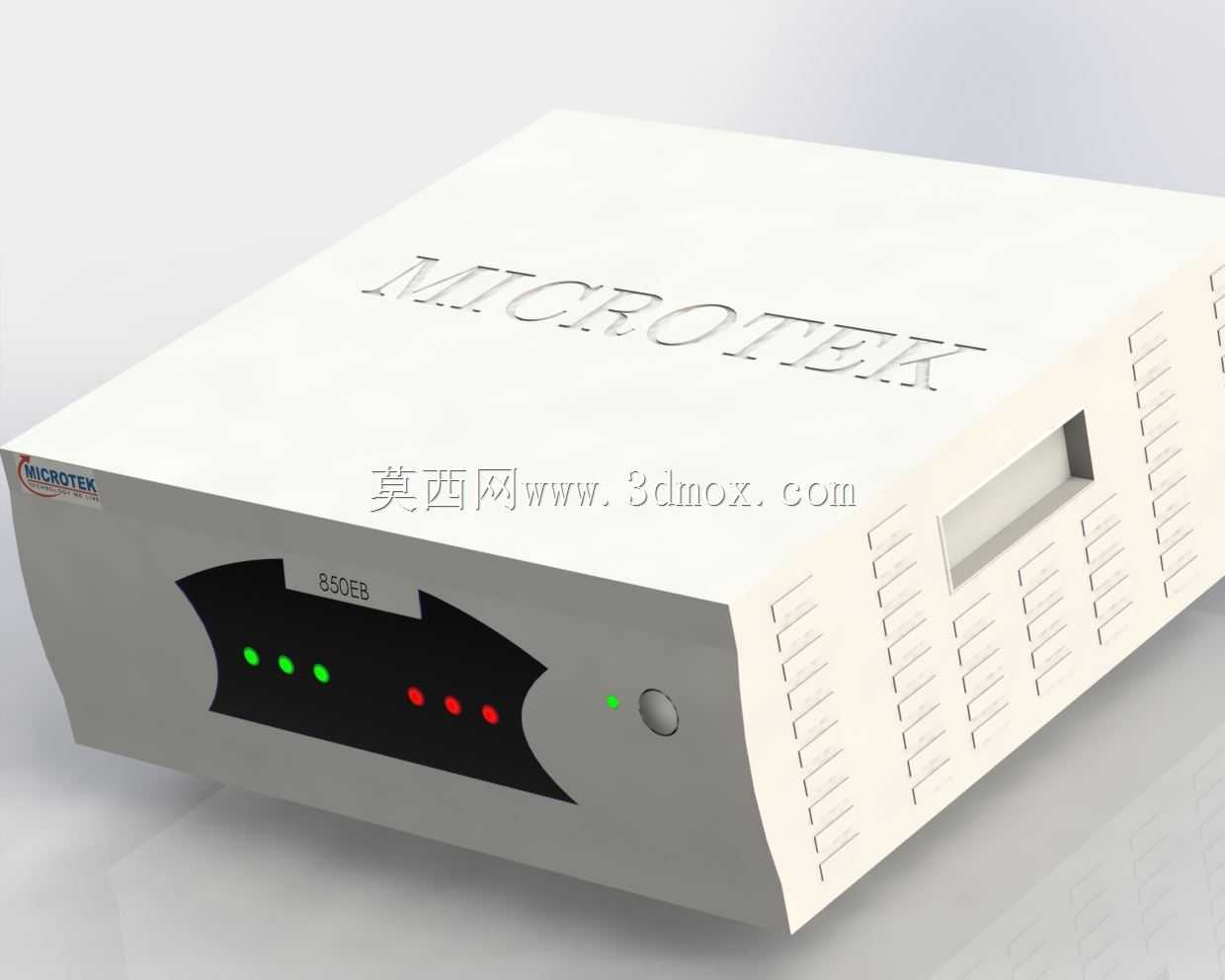

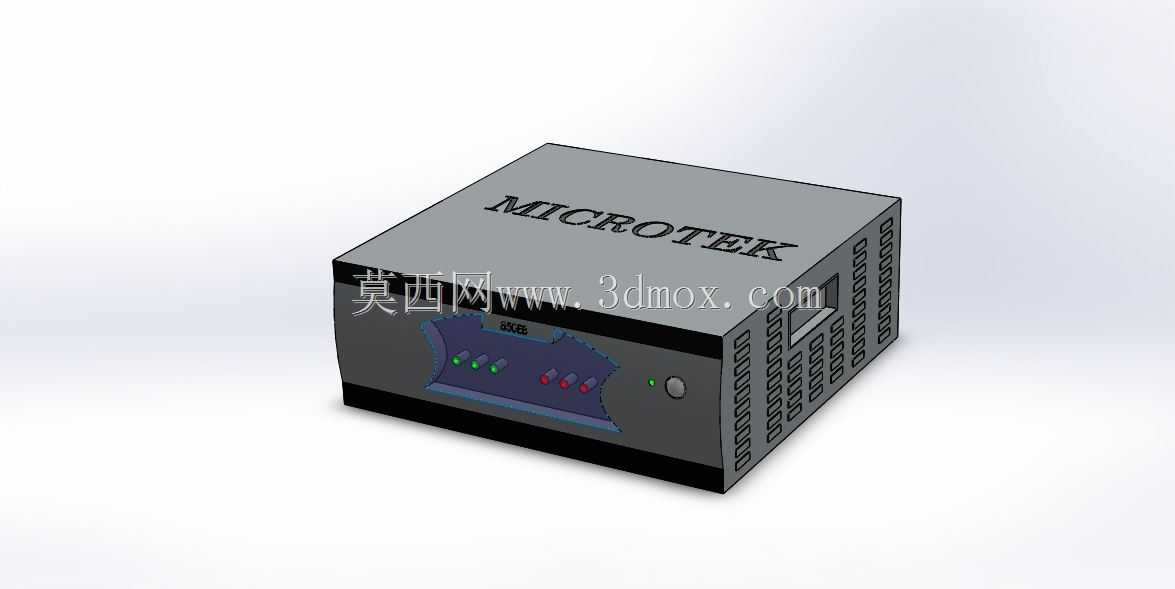

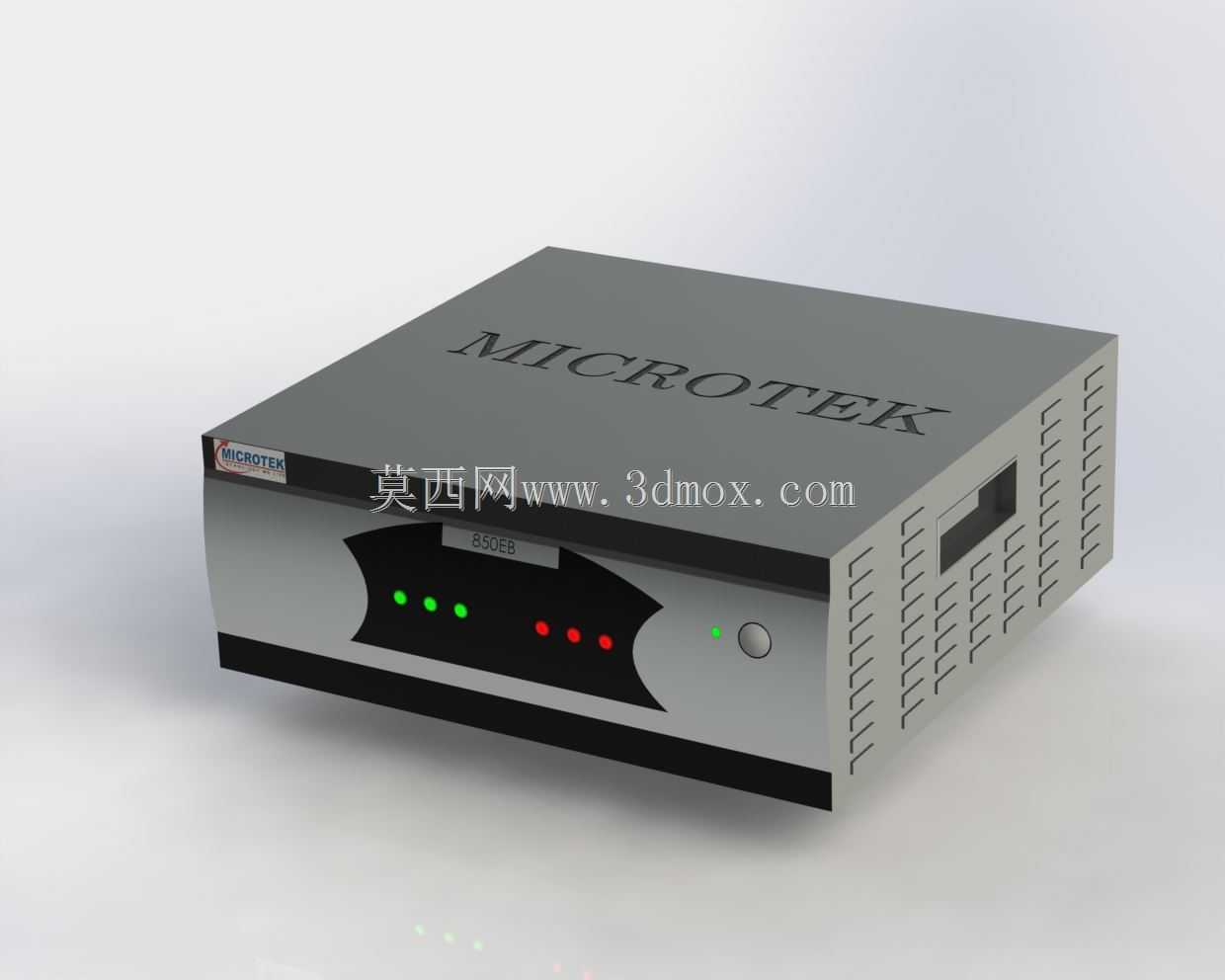

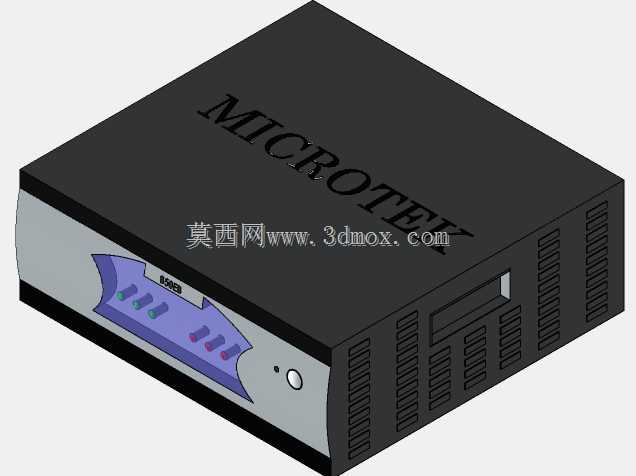

　　本次呈现的逆变电源设备三维结构，针对中小型离网供电场景的桌面部署需求完成整体构型设计，可覆盖小型办公场所、家庭后备供电、户外临时作业点位的交直流电力转换需求，能够将低压直流输入转换为标准工频交流输出，为常规民用及小型工业用电负载提供稳定的电力支撑。从实际部署的安装边界来看，整机采用卧式长方体构型，顶面平整无突出结构，可在多台叠放或顶面放置小型配套设备时保持受力均匀，底部设置整圈防滑胶条安装位，放置于桌面或机架层板时可避免滑动移位，侧面预留的通风栅格采用等距长条开孔设计，开孔方向顺着内部散热风道走向，既可以保证内部功率器件工作时的热量顺利散出，又能避免大尺寸异物落入设备内部造成电路短路。前面板的交互区域做了内凹式造型处理，

　　将状态指示灯、功能按键整合在弧形内凹区域内，既可以避免日常搬运、擦拭过程中误触按键，也能让指示灯的光线在非直射环境下保持清晰可辨，不同功能的指示灯采用差异化配色区分，运行状态、故障告警、负载等级的指示信息可让运维人员快速判断设备工作状态，无需额外连接调试终端即可完成基础状态排查。设备侧面的栅格开孔做了向内翻边的结构处理，在建模阶段就同步考虑了钣金冲压的工艺可行性，翻边高度控制在1.5mm范围内，既可以提升侧板的结构刚度，减少薄钣金件的共振异响，也能避免开孔边缘的锐边对装配、运维人员造成划伤。前面板的品牌标识区域采用下沉式丝印位设计，标识粘贴后不会突出面板表面，长期使用过程中不会因摩擦造成标识磨损脱落。从内部结构的设计思路来看，

　　整机的内部腔体划分成三个独立区域，靠近前面板的区域放置控制电路板与交互组件，中间区域放置功率变换模块与散热铝片，靠近后侧的区域放置输入输出接线端子与散热风扇，三个区域之间设置钣金分隔板，既可以避免功率模块的电磁干扰影响控制电路的运行稳定性，也能让散热气流按照预设路径从侧方进风、后侧出风，带走核心发热器件的工作热量。接线端子区域设置独立的防护盖板，盖板通过快拆螺丝固定，接线操作时无需拆开整机外壳，即可完成输入输出线缆的连接固定，盖板与壳体之间预留密封胶条安装槽，在多尘环境下使用时可减少粉尘进入端子区域造成的接触不良问题。整机的边角处做了小半径圆角处理，避免直角钣金边的应力集中问题，同时也能减少运输、搬运过程中的磕碰变形。

　　从结构强度的设计考量来看，整机的主承重框架采用1.2mm厚度的冷轧钢板折弯成型，各个板件之间通过自攻螺丝与定位卡扣组合连接，装配时可通过定位卡扣提前固定板件位置，减少螺丝对位的装配工时，后续维护拆解时也不会出现板件错位的问题。底部的支撑脚采用可调高度设计，可适应不平整的放置台面，保证设备放置时保持水平状态，避免内部散热风扇因倾斜产生异常磨损。前面板的状态指示灯做了导光结构设计，灯珠焊接在内部控制板上，通过透明导光柱将光线传导至面板表面，既可以减少灯珠的外露风险，也能让光线扩散更均匀，不会出现局部亮斑影响状态识别。设备后侧的接口区域除了交直流接线端子外，还预留了接地端子安装位，可直接连接接地线缆，满足电力设备的安全防护要求，避免设备漏电时造成人员触电风险。在建模过程中，所有板件的折弯半径、开孔位置都参考了常规钣金加工的工艺参数，没有出现无法加工的锐角、过小开孔等问题，各个组件之间的装配间隙控制在0.3mm范围内，既可以保证装配时的顺畅度，也不会出现过大间隙造成的外观缝隙不均问题。整机的外形尺寸适配常规的桌面放置空间，不会占用过多的操作台面积，重量控制在单人可搬运的范围内，日常部署、移位时无需额外的吊装辅助设备。
