608zz深沟球滚动轴承结构设计

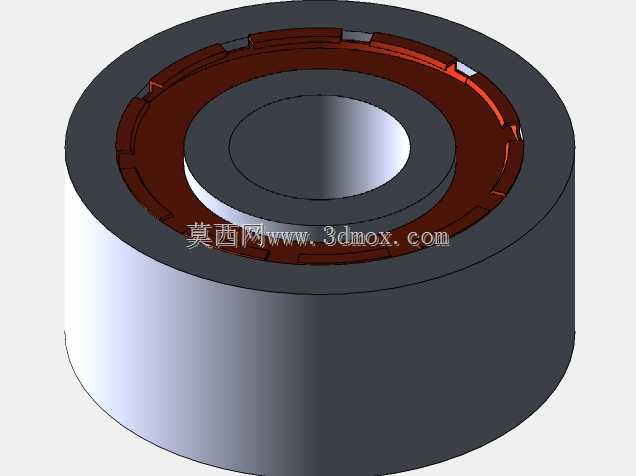

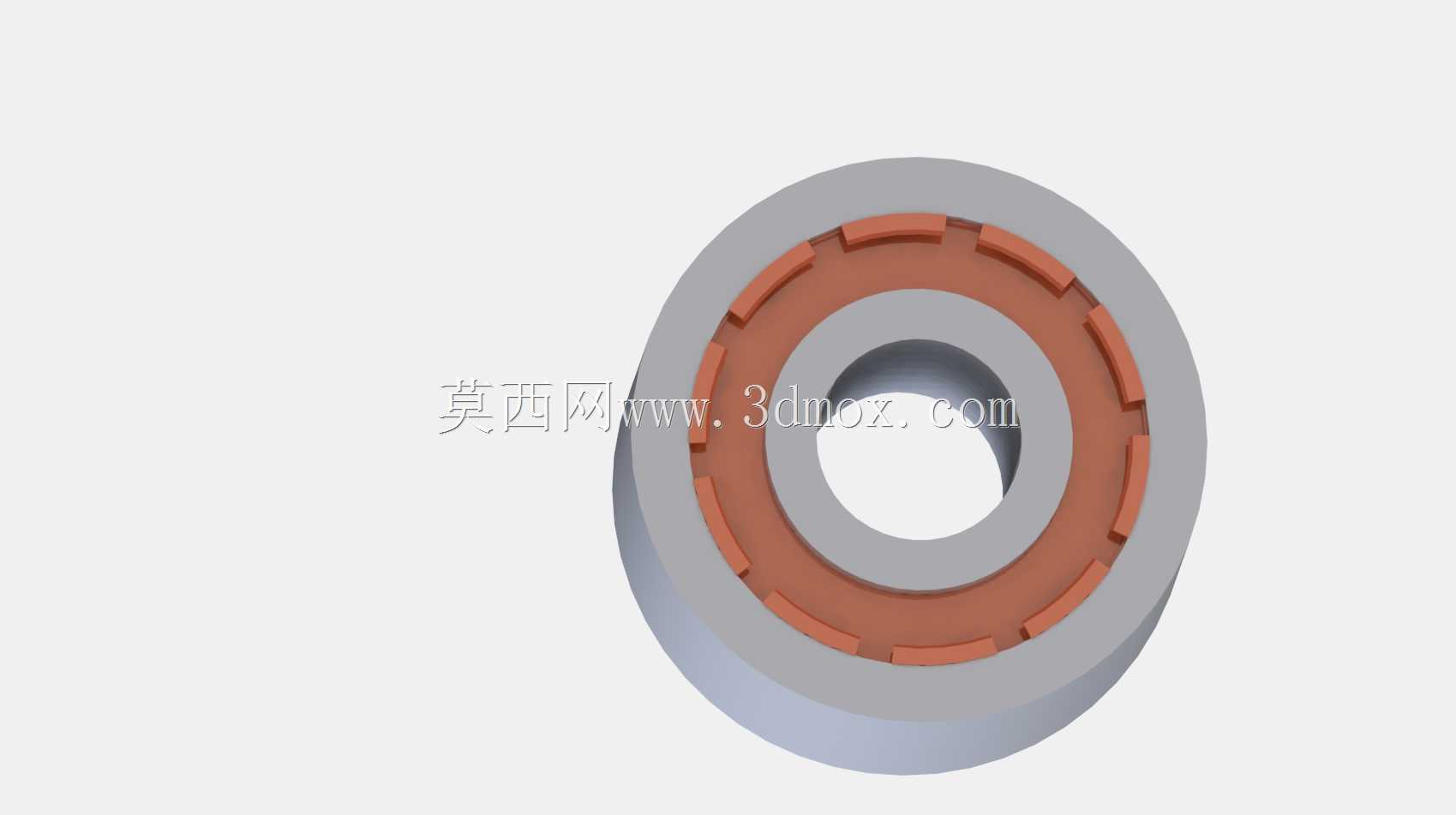

　　做小型传动结构设计的工程师大多对608系列轴承不陌生，这次完成的608zz轴承三维结构，完全按照实际量产的尺寸参数做全细节还原，从内圈滚道的曲率半径、外圈的密封槽结构，到保持架的兜孔间隙、防尘盖的卡扣配合，每一处都对应实物的装配公差做了建模校准，没有做简化省略，方便后续直接导入装配体做干涉检查或者运动仿真。

　　先从实际应用场景说起，这类小尺寸深沟球轴承的使用场景覆盖极广，最常见的是桌面级FDM3D打印机的运动轮组，不管是X/Y轴的惰轮、挤出机构的导向轮，还是Z轴丝杆的端部支撑，都能看到608zz的身影；除此之外小型传送带的托辊、电动工具的输出端支撑、滑板轮的内置转动件、家用风扇的电机端盖支撑，甚至部分儿童玩具的转动关节，都会选用这款轴承，核心原因就是它的尺寸通用性极强，采购成本低，额定载荷完全能覆盖轻载高速的转动需求。

　　从功能特性来看，zz后缀代表双侧带铁质防尘盖，这种密封结构属于非接触式密封，不会像接触式胶封那样带来额外的转动阻力，适合转速较高、使用环境粉尘浓度不算特别高的场景，能阻挡大部分外界的碎屑、浮尘进入滚道内部，延长润滑脂的使用寿命，不需要频繁做维护保养。轴承的内部结构采用深沟滚道设计，主要承受径向载荷，同时也能承受一定数值的双向轴向载荷，当径向游隙适当加大的时候，承受轴向载荷的能力还会进一步提升，在很多没有额外轴向定位的小型传动结构里，单靠608zz就能同时完成径向支撑和少量轴向限位的作用，能简化整体的结构设计，减少零件数量。

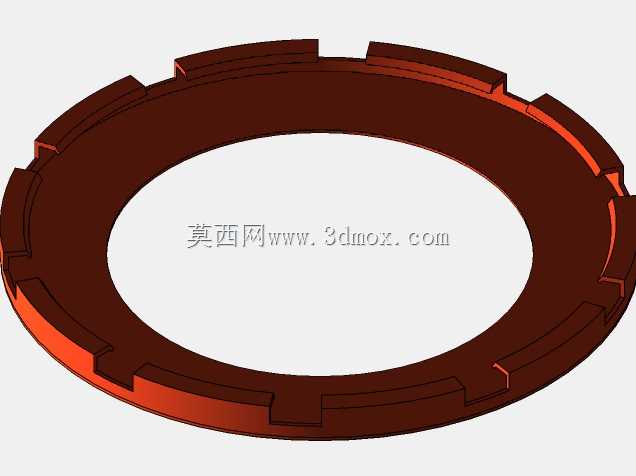

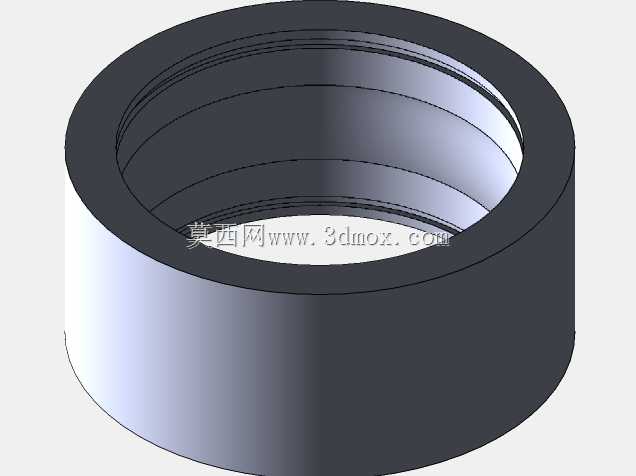

　　设计思路上，建模的时候首先确定了核心的安装边界尺寸：轴承外径22.5毫米，内圈孔径8毫米，整体厚度7毫米，这个尺寸是行业通用的标准尺寸，所有安装位只要按照这个公差做设计，就能直接替换市面上同型号的量产轴承，不需要做额外的结构调整。内圈和外圈的滚道曲率都取了钢球直径的52%左右，这个曲率比既能保证钢球和滚道的接触面积足够，降低接触应力，又不会因为曲率过小导致钢球转动时的摩擦阻力升高，兼顾了承载能力和转动顺滑度。保持架采用的是浪形冲压保持架，也就是模型里呈现的棕红色结构，兜孔的位置刚好对应每一颗钢球的中心，兜孔和钢球之间预留了0.1毫米左右的间隙，保证钢球在转动的时候不会被保持架卡滞，同时保持架的两个半片通过铆钉铆接在一起，结构强度足够承受高速转动时的离心力，不会出现散架的问题。两侧的防尘盖采用卡扣式结构，卡在外圈内侧的密封槽里，内圈位置预留了0.2毫米的间隙，既不会和内圈发生摩擦，又能形成曲折的密封间隙，阻挡外界杂质进入。

　　实际选型的时候需要注意，这款轴承的额定动载荷大概在8千牛左右，额定静载荷在3千牛左右，只适合轻载的传动场景，如果是重载工况就需要选用更大尺寸的轴承，不能强行套用。安装的时候内圈要和轴做过盈配合，过盈量控制在0.005到0.01毫米之间，外圈和安装座孔采用过渡配合就可以，压装的时候不能直接敲击轴承外圈，要通过套筒压在内圈端面把轴承压到轴上，避免损伤滚道和钢球。另外这个模型把所有的零件都做了独立的实体建模，包括内圈、外圈、钢球、保持架、防尘盖，后续如果需要做拆解动画、受力仿真，或者修改密封结构、保持架形式，都可以直接编辑对应的零件特征，不需要重新从零开始建模，能节省很多重复建模的时间。

　　很多新手工程师在做小型设备设计的时候，容易忽略轴承的安装细节，比如安装位的轴肩高度超过了内圈的厚度，导致后续拆卸轴承的时候没有着力点，或者座孔的挡边高度过高，挡住了防尘盖，这些细节在建模的时候都已经按照标准做了避让，参考这个模型做安装位设计的时候，只要对应内圈外径、外圈内径的尺寸做轴肩和挡边的高度限制，就能避免出现装配干涉或者拆卸困难的问题。另外钢球的数量是7颗，这个数量是经过载荷分布计算的，既能保证承载能力均匀，又不会因为钢球数量过多导致保持架的强度下降，转动时的噪声也能控制在较低的水平，适合对运转静音有一定要求的民用设备场景。
