适配HC-SR501的吸顶式PIR传感器外壳

　　在商用楼宇、智能家居的人体感应布设场景里，吸顶安装的PIR传感器往往需要兼顾探测覆盖角度、安装隐蔽性与结构适配性，这款适配HC-SR501模块的天花板外壳，正是针对这类场景的结构配套件。日常工程实施中，裸露的PIR模块不仅容易积灰影响感应精度，突兀的外观也会破坏吊顶整体的整洁度，同时常规明装支架很难匹配石膏板、铝扣板等常见吊顶的安装开孔尺寸，容易出现安装缝隙过大、固定不牢的问题，这款外壳从结构设计上就针对性解决了这些现场痛点。

　　从功能特性来看，这款外壳预留了精准的模块安装位，能够直接卡入HC-SR501人体感应模块，不需要额外做结构固定，同时外壳的菲涅尔透镜安装位做了下沉式设计，能够让透镜与外壳外表面保持齐平，既保证了红外探测的角度无遮挡，也避免了透镜突出容易被剐蹭损坏的问题。外壳侧面预留了走线槽位，能够让模块的供电与信号线从吊顶内部穿出，不会出现明线外露的情况，同时外壳上的固定孔位做了沉头处理，安装后螺丝头不会突出外壳表面，保证了外观的平整性。

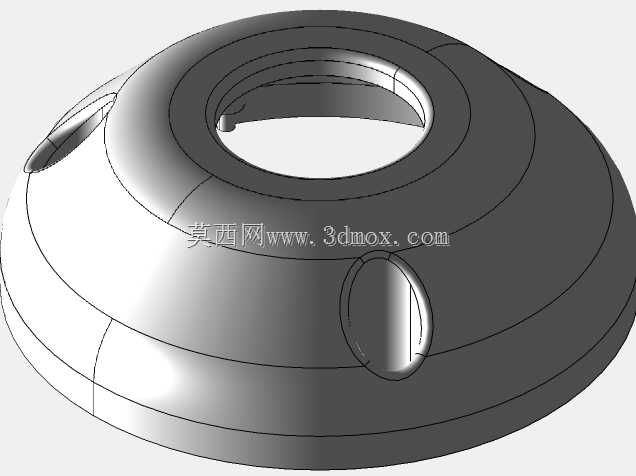

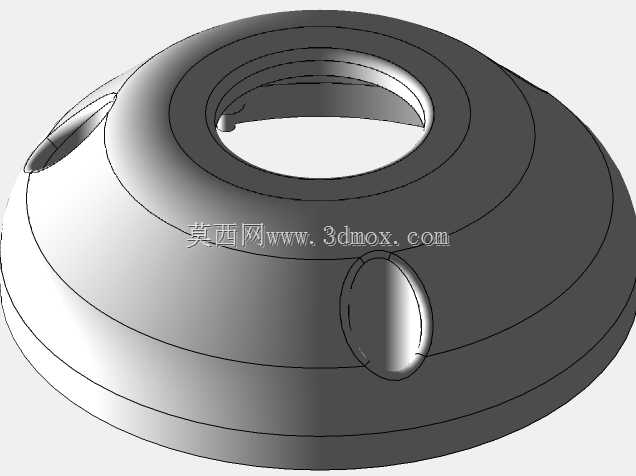

　　设计思路上，这款外壳没有采用常规的方盒式结构，而是选择了圆盘式的流线外形，一方面是匹配吸顶安装的视觉习惯，圆盘造型在各类吊顶上都不会显得突兀，另一方面圆形的外沿能够更好地适配吊顶开孔，即使开孔存在少量的尺寸偏差，圆形的压边也能够完全遮盖开孔边缘的瑕疵，降低现场施工的开孔精度要求。外壳的中心区域做了内凹的弧面过渡，这个弧度是经过反复调整的，既能够让红外感应的锥形探测范围完全覆盖下方区域，不会因为外壳边缘的遮挡缩小探测角度，也能够避免外壳表面形成积水积灰的平面，减少后期清洁维护的频次。

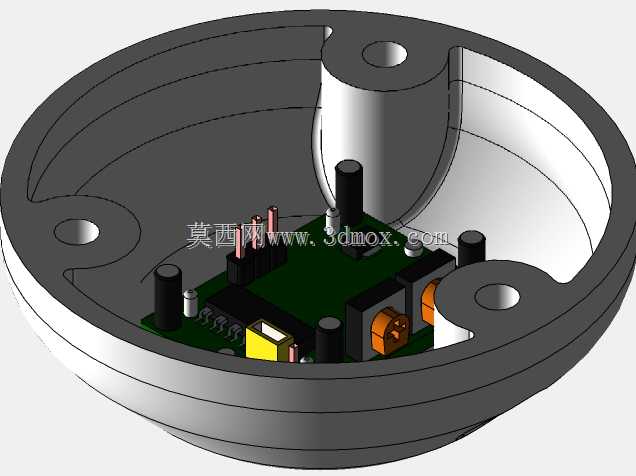

　　在安装边界与尺寸适配方面，这款外壳的压边外径设计为常规吊顶检修口的通用尺寸，能够直接卡在86型暗盒或者标准吊顶开孔上，不需要额外做开孔扩孔处理，外壳的内部腔体高度刚好容纳HC-SR501模块加上常规的接线端子，不会因为腔体过深导致模块安装后感应面距离透镜过远，也不会因为腔体过浅挤压模块的引脚造成焊接点脱焊。外壳上预留的两个侧孔是为了满足不同的走线需求，既可以从吊顶内部穿线实现完全暗装，也可以从侧面走明线适配无法暗敷管线的改造场景，固定孔位的间距兼容常规的吸顶安装底座尺寸，现场替换旧的感应外壳时不需要重新打孔，能够直接利用原有孔位完成安装，大幅降低改造施工的工作量。

　　实际使用中，这款外壳移除了多余的按钮结构与防猫检测板的安装位，针对普通的人体存在感应场景做了结构简化，既减少了不必要的结构空间占用，也避免了多余结构对红外探测信号的干扰，外壳的边缘做了圆角过渡，安装过程中不会划伤施工人员的手部，同时圆润的边缘也不容易积灰，日常清洁只需要擦拭表面即可。对于做智能家居改造、商用安防布设的结构设计人员来说，这款外壳的结构尺寸可以直接套用在各类吸顶感应设备的设计中，不需要重新开模验证结构适配性，能够大幅缩短项目的开发周期，同时成熟的安装结构也能够减少现场安装的故障点，降低后期运维的成本。
