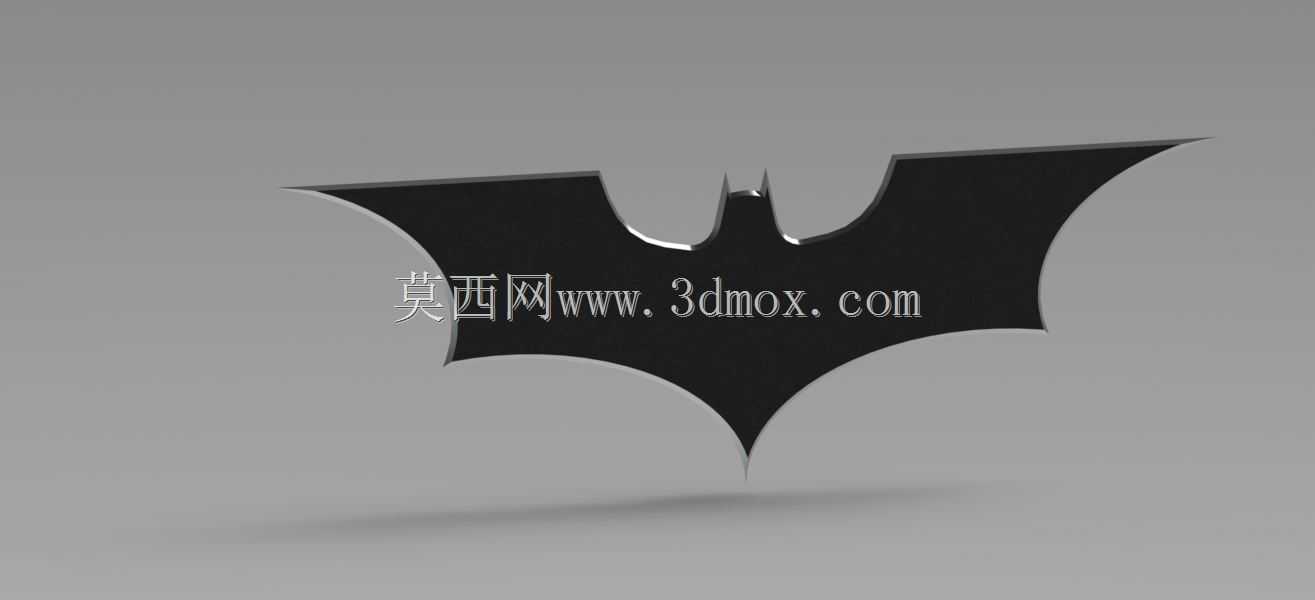

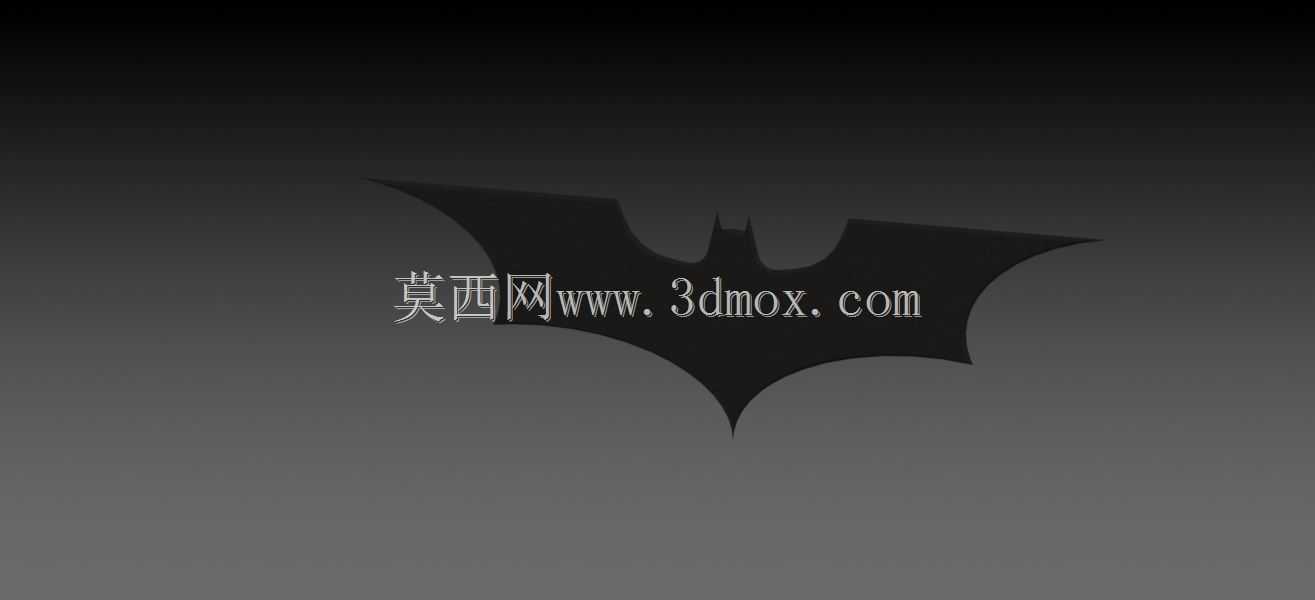

蝙蝠飞镖造型创意影视道具结构设计

　　这类蝙蝠造型的飞镖类道具，最初的应用场景集中在影视IP周边开发、cosplay活动道具制作、主题展陈装饰摆件几个方向，和常规工业传动类零部件不同，它的设计核心是在还原标志性视觉特征的前提下，兼顾不同使用场景下的结构合理性。做这类创意异形件的三维结构设计时，首先要锚定核心识别元素——蝙蝠翼的对称轮廓、中心收窄的握持区域、翼尖的锐角过渡，这几个特征是用户识别IP属性的核心，不能在结构优化时做过度简化，否则会失去造型本身的辨识度。

　　从实际用途出发，不同场景下的结构设计侧重完全不同：如果是作为静态展陈摆件，设计时可以适当增加翼面的厚度，提升整体放置的稳定性，底部可以预留平底安装面，直接适配常规展示台的摆放需求，不需要额外做支撑结构；如果是作为手持cosplay道具，就要把所有锐角边缘做R角倒圆处理，避免使用过程中出现划伤，整体重量要控制在单手握持无明显负重感的区间，中心区域要做贴合指腹的曲面过渡，提升长时间握持的舒适度；如果是作为3D打印的拼装类周边，还要在结构上拆分出合理的拼装分件，预留0.1-0.2mm的装配公差，适配FDM或者光固化打印的成型精度，避免拼装时出现过紧或者松垮的问题。

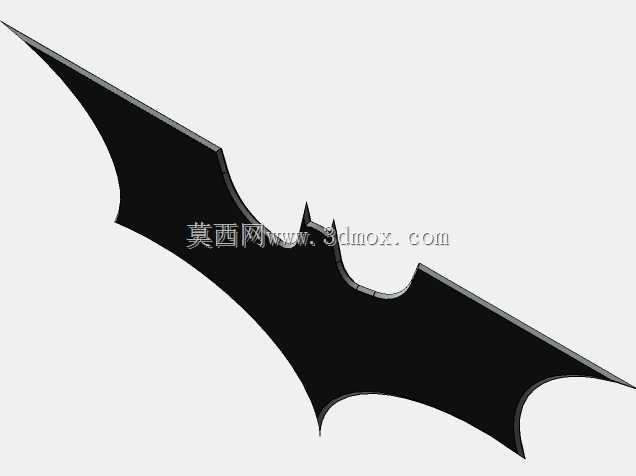

　　设计思路上，这类对称异形件优先采用草图对称约束的方式绘制中心截面，先勾勒出单侧蝙蝠翼的外轮廓曲线，再通过镜像命令生成整体外轮廓，避免手动绘制双侧轮廓出现的不对称偏差。翼面的曲面过渡不能做完全的平面处理，要从中心握持区向翼尖做1-2度的微斜面拔模，一方面是方便脱模或者3D打印时减少支撑用量，另一方面微斜面的光影效果会比纯平面更有立体感，还原影视道具的金属质感视觉效果。中心区域的厚度要比翼尖区域厚2-3mm，形成自然的厚度梯度，既保证整体结构强度，不会因为轻微磕碰出现翼尖断裂，也能让造型的视觉层次更丰富。

　　外形尺寸的设定要结合实际使用场景做边界控制，作为手持道具时，整体翼展宽度控制在180-220mm区间，中心握持区的宽度控制在30-40mm，整体厚度不超过15mm，这个尺寸区间既符合成年人手掌的握持尺度，也不会因为尺寸过大影响携带；作为桌面摆件时，翼展可以控制在120-150mm，整体厚度8-10mm，底部预留10mm宽度的平底支撑面，放置时的重心落在中心区域，不会出现侧翻；如果是作为挂件类周边，翼展要控制在80mm以内，顶部预留直径3mm的挂绳孔，孔位边缘做倒圆处理，避免挂绳长期摩擦出现断裂。

　　安装边界的处理上，静态摆放的版本不需要额外做安装结构，底部平面做表面磨砂处理即可，增加和桌面的摩擦力；如果是用于墙面装饰的版本，要在背部预留深度2mm的挂扣槽，槽位尺寸适配常规的无痕钉挂头，挂扣槽的位置要和整体重心在同一条垂直线上，避免悬挂时出现倾斜；用于拼装的版本，分件的拼接位要做定位止口，止口深度2mm，配合面做轻微的脱模斜度，拼装后不会出现错位缝隙。另外在结构校验时，要重点检查翼尖位置的结构强度，因为是异形外伸结构，打印或者注塑成型时翼尖是最容易出现填充不足或者断裂的位置，设计时可以在翼尖内部做0.5mm的加强筋，不影响外观的前提下提升结构强度，同时要避免出现壁厚突变的位置，所有厚度过渡区域都做渐变处理，减少成型时的应力集中问题。
