手摇式精密进给调节机械装置结构

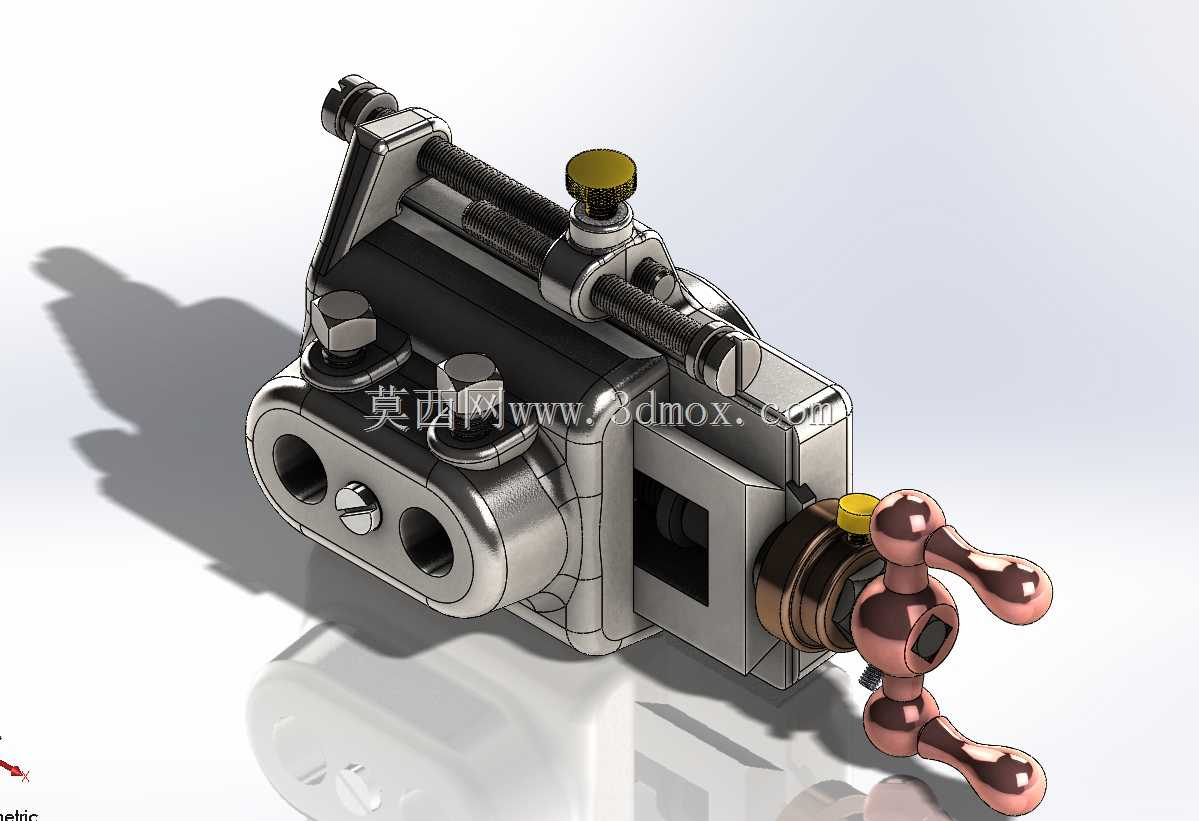

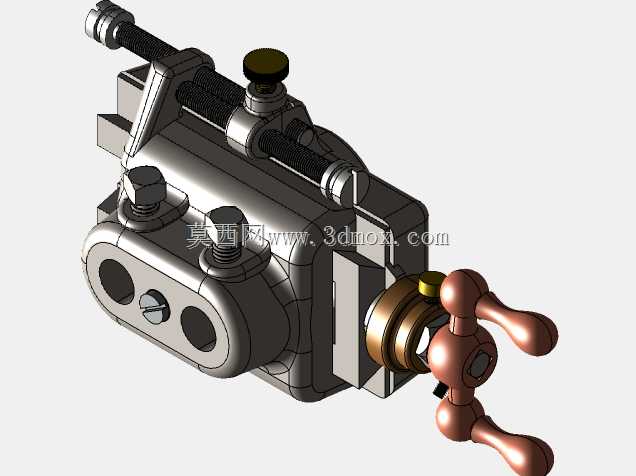

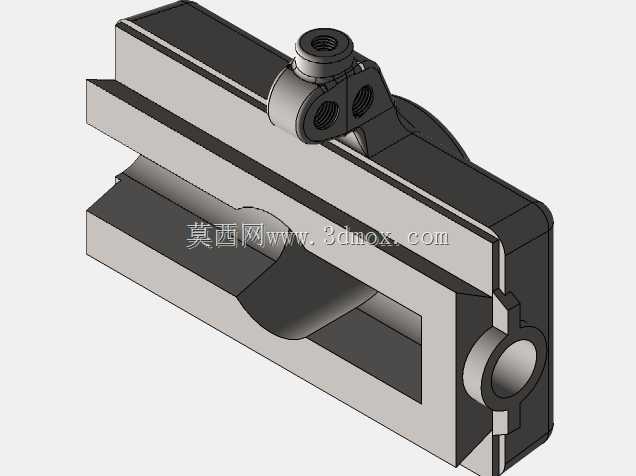

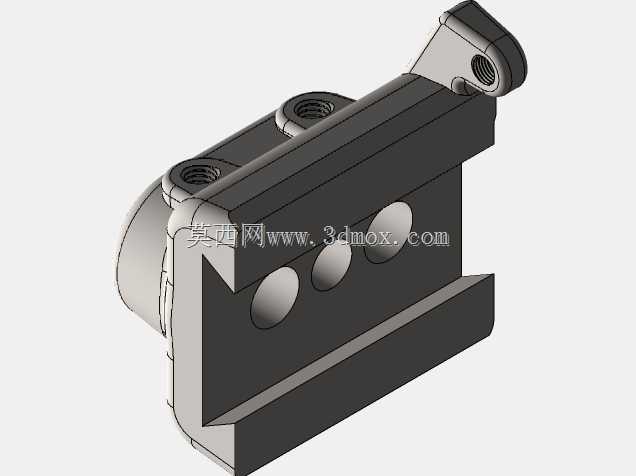

　　这类手摇式进给调节结构，常配套在小型台式加工设备、光学检测工装、实验室精密定位台架上使用，核心作用是通过手动操作实现执行端的线性位移微调，满足小行程范围内的高精度位置调整需求，在小批量零件修配、试样装夹定位、教学实验台搭建场景中十分常见。从结构布局来看，装置主体采用一体式铸造壳体作为承载基础，壳体上预留的两个同轴通孔是核心安装定位基准，安装时可通过穿装定位销或者螺栓将整个机构固定在配套设备的安装立板上，安装边界需要预留出手摇柄的转动空间，同时要保证上方调节螺杆的操作行程不与周边构件产生干涉，整体安装面的平面度要求控制在0.05mm以内，避免壳体装夹变形导致内部传动卡滞。传动路径的设计上，

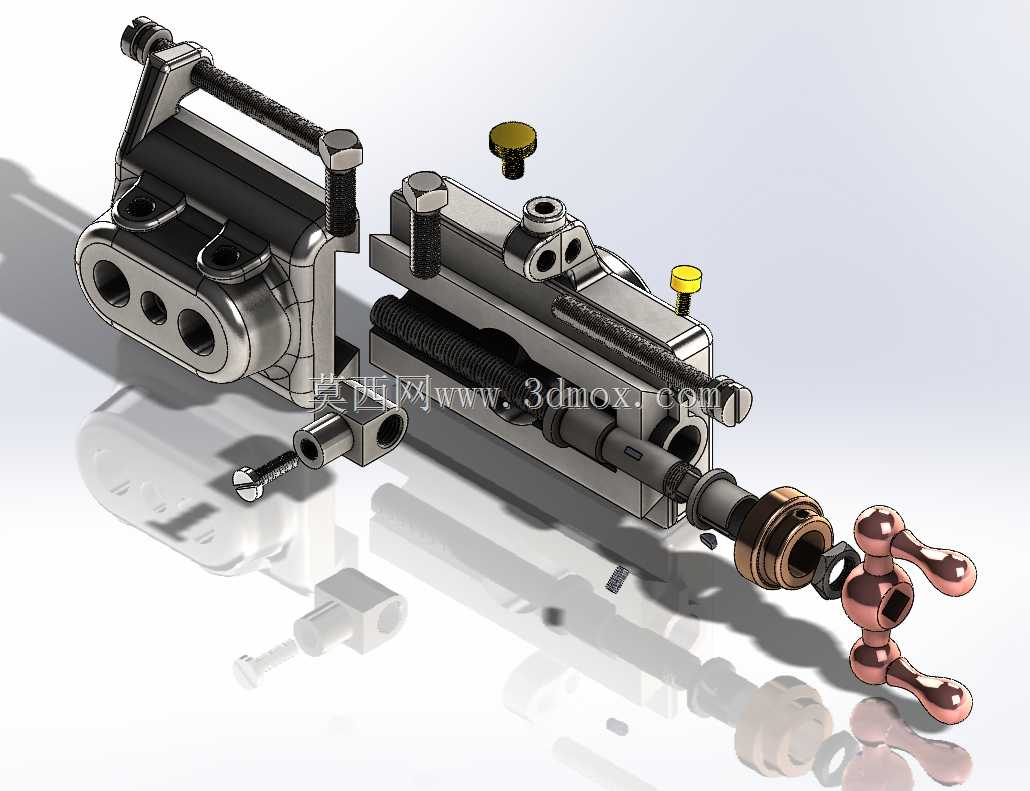

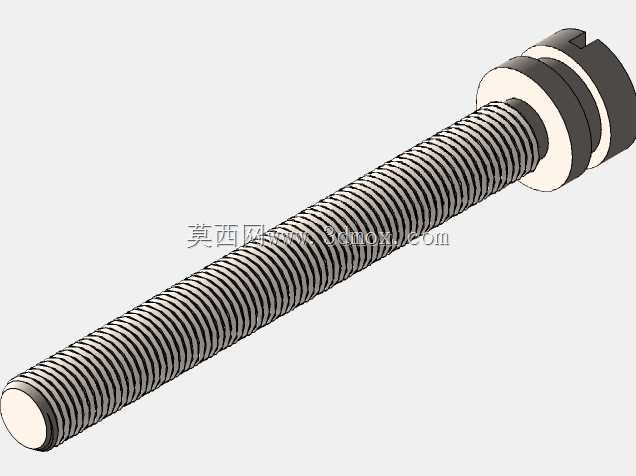

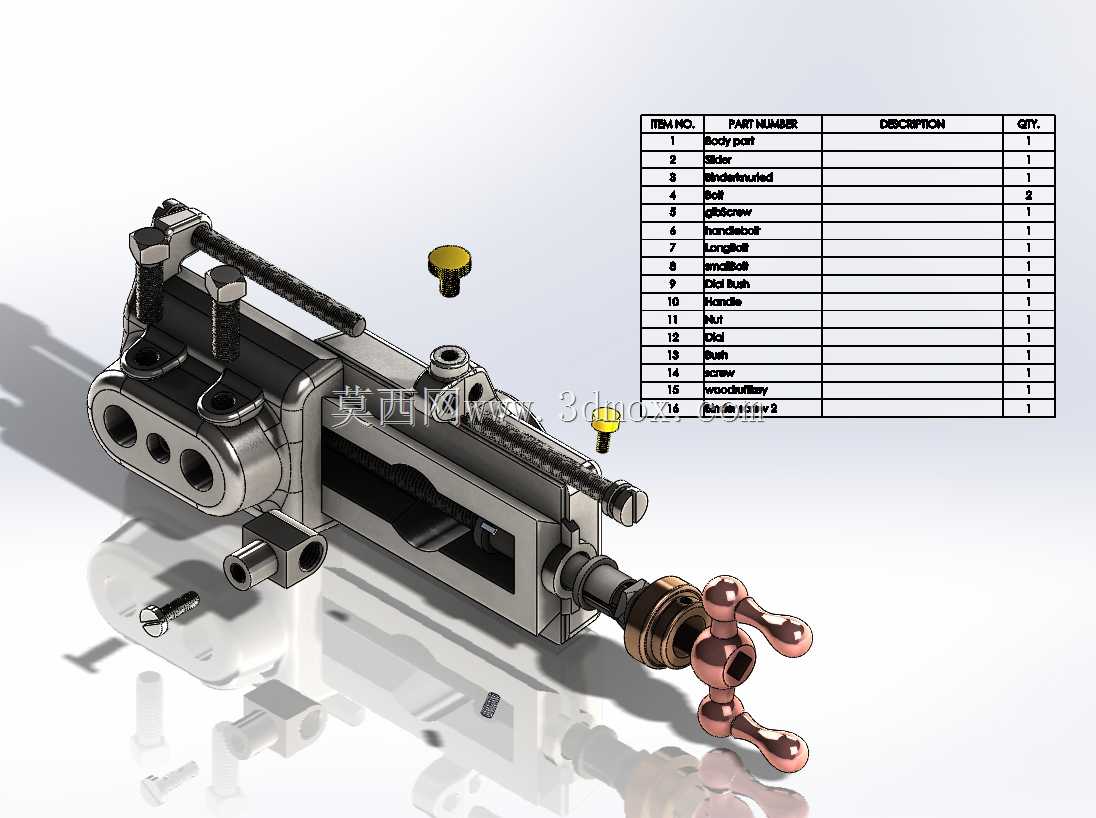

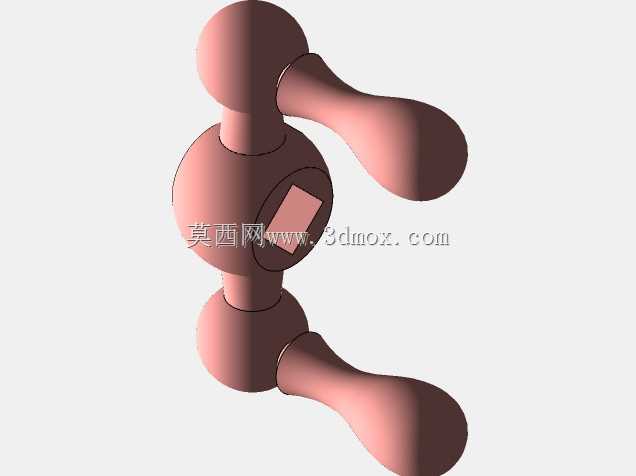

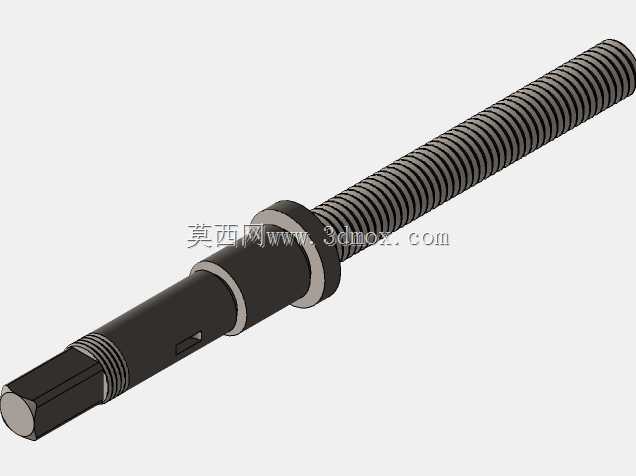

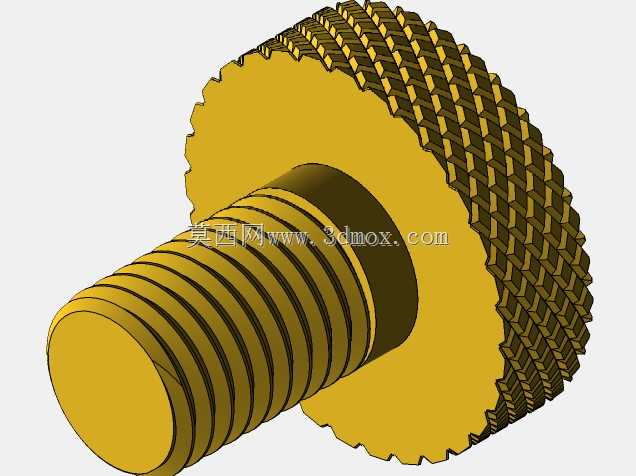

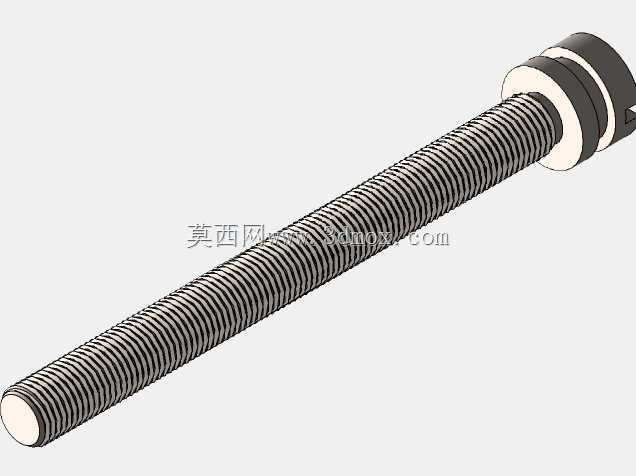

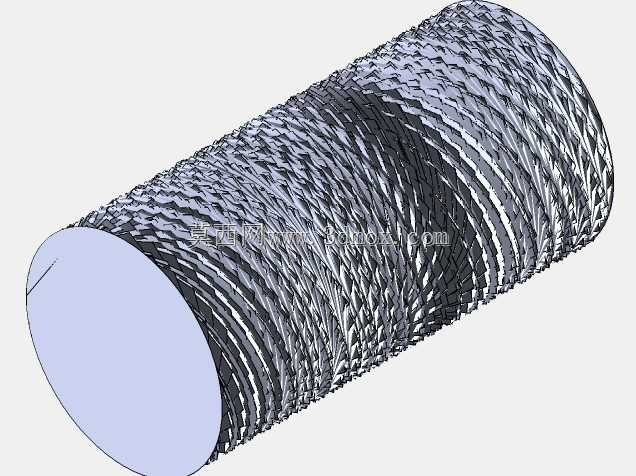

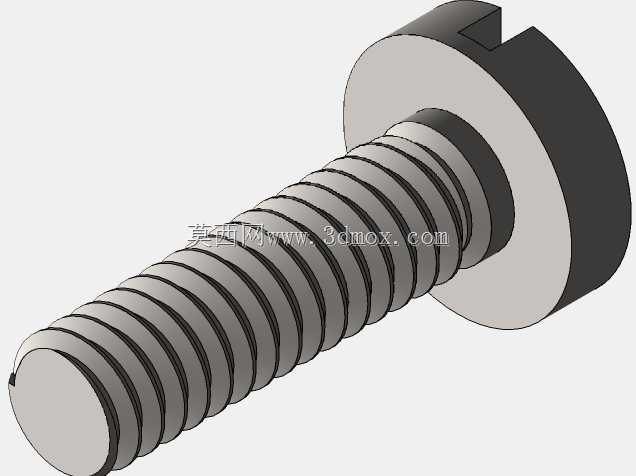

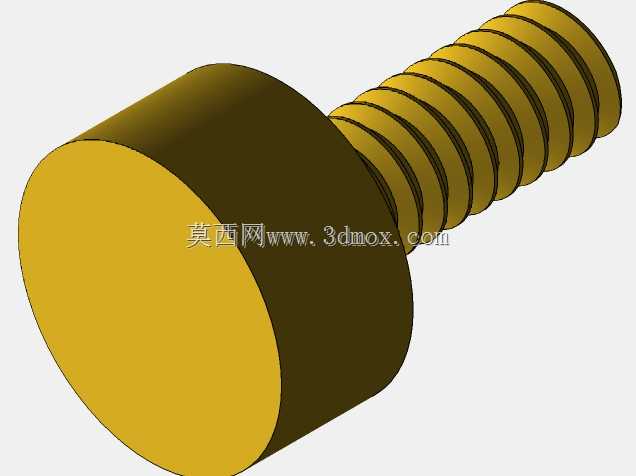

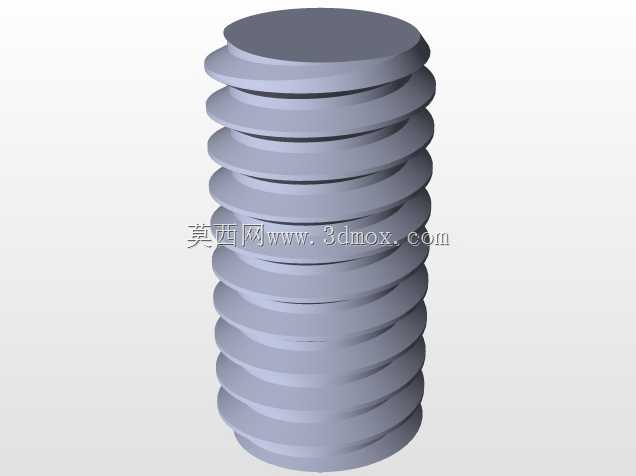

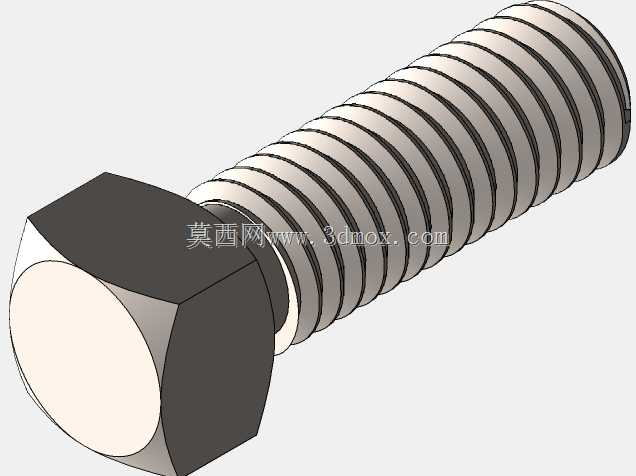

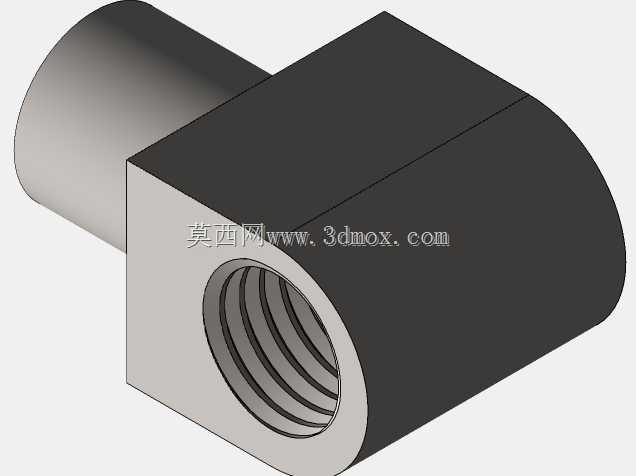

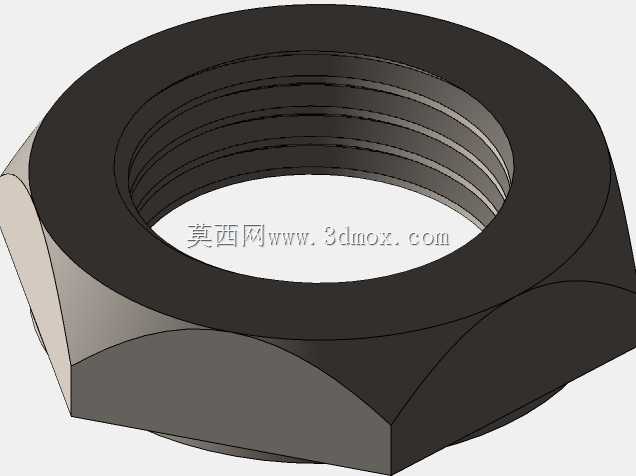

　　侧面的三臂式铜质手摇柄直接连接内部的进给丝杆副，摇柄转动时通过丝杆螺母副带动输出轴做轴向线性移动，丝杆的导程选用1mm的细牙规格，每转动一圈摇柄，输出端进给1mm，配合手轮上的刻度环可以实现0.02mm级的微调精度，满足精密对位的需求。上方横向布置的两根平行螺杆是锁紧调节组件，当输出轴调整到目标位置后，可拧紧顶部的滚花旋钮，通过内部的压块结构锁死丝杆位置，避免加工或者检测过程中出现位置窜动，两根横向螺杆还可以配合调整锁紧压块的平行度，保证锁紧力均匀作用在丝杆表面，不会出现偏载导致的丝杆弯曲变形。壳体上外露的四个内六角螺栓是壳体合箱的紧固件，装配时需要按照对角线顺序分次拧紧，拧紧力矩控制在8N·m，保证壳体结合面的密封性能同时，

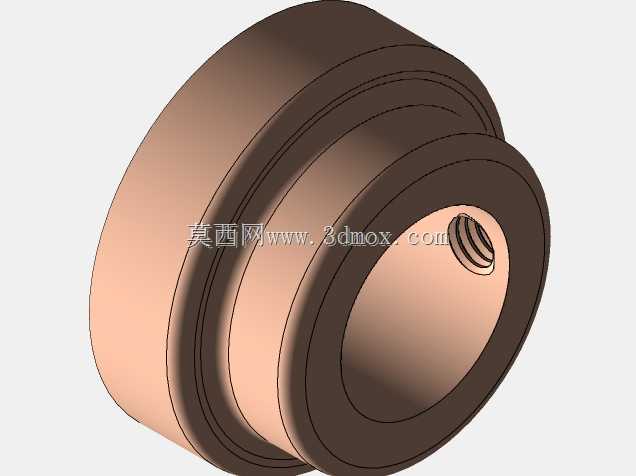

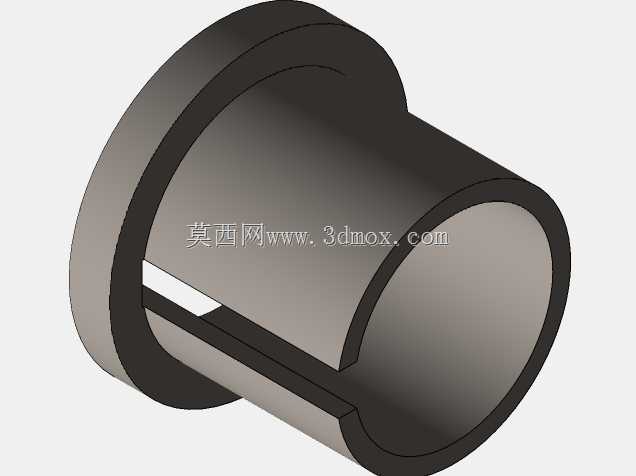

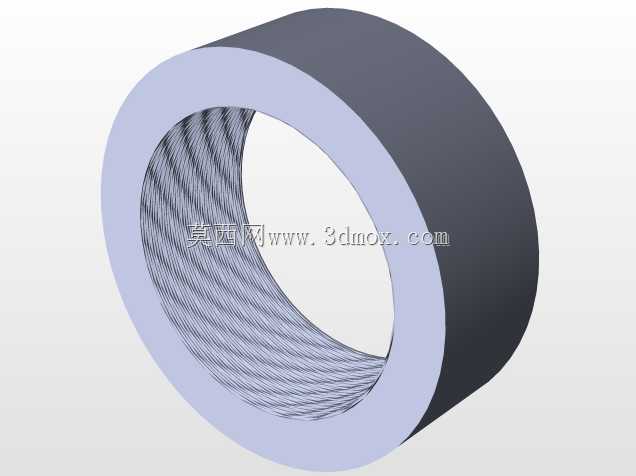

　　避免壳体腔体内的丝杆轴承座出现同轴度偏差。输出端的铜质轴套采用锡青铜材质，具备良好的耐磨性能，与壳体上的安装孔采用H7/h6的间隙配合，既可以保证轴套灵活转动，又能控制径向跳动量在允许范围内，长期使用磨损后可以单独更换轴套，降低维护成本。在实际选型应用时，需要注意该结构的最大进给行程为25mm，最大输出锁紧力可达300N，适合轻载条件下的精密调节场景，不能用于大负载的冲压、切削进给工况，使用过程中需要定期给丝杆副和铜套加注锂基润滑脂，减少运动副的磨损，延长机构的使用寿命。结构设计上充分考虑了手动操作的人机工程，三臂摇柄的转动半径设置为45mm，操作时不需要过大的握持力，单指即可转动实现微调，顶部的锁紧旋钮采用滚花防滑设计，

　　不需要借助工具即可徒手完成锁紧操作，在频繁调整位置的使用场景下可以大幅降低操作强度。壳体外部的造型做了多处倒角处理，没有尖锐的棱角，避免操作过程中划伤操作人员，各个运动部件的外露部分都做了防护设计，防止车间内的切屑、灰尘进入传动腔体内造成卡滞。
