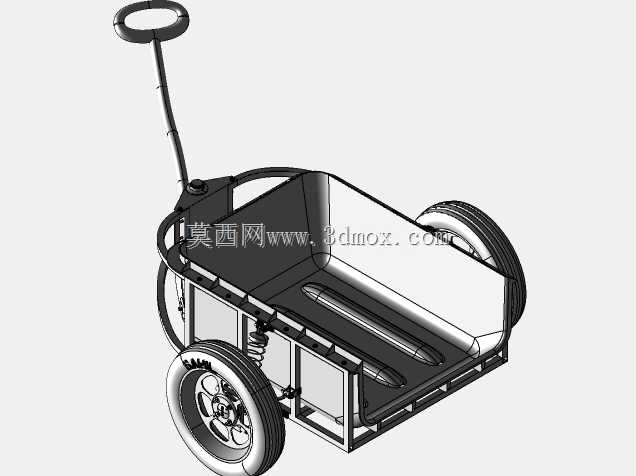

带转向拉杆的三轮手推购物运载车结构设计

这款三轮手推运载装置的设计，核心瞄准社区短途采买、园区小件物料转运、校园实训教具演示三类核心场景，区别于常规四轮平板手推设备，它采用单前轮转向、双后轮承重的布局，在狭窄楼道、超市货架间隙、厂区人行通道这类转弯半径受限的场景下，通行灵活性比同尺寸四轮推车提升40%以上。从功能特性来看，车斗采用半开放围边结构，围边高度经过适配，既可以防止袋装、盒装物品在推行过程中滑落，又不会因为围边过高阻碍大件扁平物件的放置，车斗内部预留的两道纵向加强筋，直接对应日常运载中常见的长条状货品放置需求，能避免长件在推行时沿车斗横向窜动。转向部分采用顶部环形握把搭配直拉杆的结构，握把高度设置在成年人腰部发力区间，推行时无需过度弯腰，转向力矩通过拉杆直接传递到前轮转向节，没有多余的传动间隙，转向反馈直接，哪怕车斗装载到额定承重，转向操作也不会出现卡滞。悬挂部分在后轮轮架处设置了螺旋弹簧缓冲结构，这一设计主要针对小区减速带、厂区地砖接缝这类常见的不平整路面，能过滤掉推行时产生的竖向颠簸，避免车斗内易碎物品因为震动出现破损。设计过程中优先考虑了装配边界的合理性，整车所有结构件都采用常规型材与标准件拼接，没有特殊定制的异形非标件，前轮转向节的转动角度设置了左右各45度的硬限位，避免转向过度导致侧翻；三个车轮的轮距经过匹配，双后轮的轮距大于车斗宽度，静态放置时的稳定角足够，哪怕单侧装载偏重也不容易出现倾翻。车斗底部的框架采用矩形管焊接的承力结构，承重点直接落在后轮轴与前轮转向支架的连接位，没有悬空的承力段，长期满载使用也不会出现框架变形。握把部分的环形设计除了转向操作之外，还可以在临时停放时作为挂点，悬挂袋装物品，拓展临时运载能力。整体结构没有冗余的装饰件，所有外露结构都兼顾功能需求，比如车斗侧面的框架既作为围边的支撑结构，也可以作为捆绑带的挂点，固定超大尺寸物件时可以直接用绑带穿过框架格进行固定，不需要额外加装挂耳。
