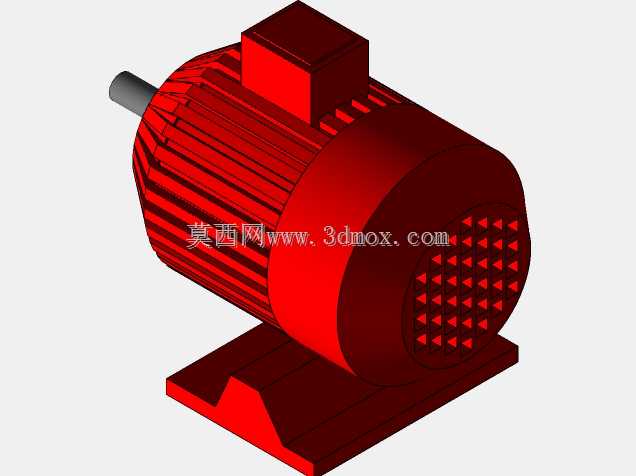

卧式鼠笼式交流异步电动机三维结构

　　做设备结构设计快十二年，经手的动力选型方案里，这类卧式交流异步电机的出镜率能占到六成以上，从输送线主驱动、机床进给辅助动力，到小型风机、水泵的配套动力源，几乎覆盖了通用工业场景里绝大多数固定转速的动力需求。这次还原的三维结构，完全按照工业现场常用的B3安装形式来做，底部的安装底座预留了标准长圆孔，安装孔的中心距、底座到输出轴中心的高度都严格匹配通用安装尺寸，做设备布局的时候不用反复核对安装边界，直接把底座贴合安装面，穿入对应规格的地脚螺栓就能完成固定，不会出现干涉或者孔位对不上的问题。

　　从结构拆分来看，模型把电机的几个核心功能模块都做了完整还原：输出端的轴伸采用标准圆柱轴带键槽结构，键槽的宽度、深度和轴伸长度都对应常规配套尺寸，不管是连联轴器、带轮还是链轮，都能直接匹配标准传动件的配合公差，不用额外做轴结构的修改。机壳部分的散热筋是沿着轴向均匀排布的，筋条的高度、间距都参考了实际量产机型的参数，这种结构设计是为了在电机连续运行时，通过增加壳体和空气的接触面积，把定子绕组产生的热量快速散出去，避免温升过高导致绝缘老化。机壳顶部的接线盒做了独立的腔体结构，和内部定子腔完全分隔，现场接线的时候不用打开端盖触碰内部绕组，既能避免装配时杂物进入电机内部，也能在日常维护的时候快速完成接线端子的检查和更换。

　　后端的风罩部分做了格栅式通风结构，格栅的开孔方向和内部风叶的出风方向对应，风叶固定在转子后端，转子转动的时候会带动风叶同步旋转，把外部的冷空气从风罩格栅吸入，沿着机壳散热筋的轴向通道吹过，带走壳体表面的热量，形成完整的自通风散热回路，这种自扇冷结构在IP44防护等级的通用电机里是最成熟的方案，不需要额外加外置冷却风机，结构简单可靠，维护成本极低。两端的端盖通过止口和机壳配合定位，止口的配合公差选的是过渡配合，既能保证端盖和机壳的同轴度，避免转子转动的时候出现扫膛问题，也能在检修更换轴承的时候，用拉马就能轻松把端盖拆下来，不会损伤机壳的配合面。

　　做这个模型的时候特意把安装边界的干涉检查做了前置处理：输出轴的轴伸长度、接线盒的突出高度、风罩的后端突出尺寸、底座的安装孔跨距都做了参数化标注，在做整机设备布局的时候，可以直接调用这个模型放进装配体，不用再额外做简化占位模型，也不用担心后续出工程图的时候安装尺寸出错。之前做一条包装输送线的设计时，一开始用简化方块占位电机，结果后期导入实际模型才发现接线盒和旁边的线架干涉，不得不调整线架位置耽误了一周的进度，后来做所有动力部件选型的时候，都要求用完整结构的三维模型提前做干涉检查，这类细节问题就再也没出现过。

　　从实际应用的角度说，这类电机的结构通用性极强，不同厂家的同功率同机座号产品，安装尺寸几乎完全一致，做设备设计的时候只要确定了功率、转速和安装形式，就能直接套用这个结构模型做布局，不用等选定具体供应商的样本再调整结构，能大幅缩短设计前期的方案迭代周期。模型里的转子和定子部分也做了简化的结构还原，能直观看到气隙的预留尺寸，做教学演示或者新工程师培训的时候，可以直接用这个模型拆解讲解电机的基本结构，比单纯看二维剖面图要直观很多。另外底座的加强筋结构也做了还原，筋条的厚度和排布是为了保证电机安装后的刚性，避免设备运行时的振动导致底座共振，很多新手做电机安装座设计的时候容易忽略刚性问题，直接把电机装在薄钢板上，运行时振动大噪音高，看这个模型的底座结构就能明白，安装基础的刚性要和电机本身的底座刚性匹配，才能保证长期运行的稳定性。
