24极三相750马力轴流电机结构设计

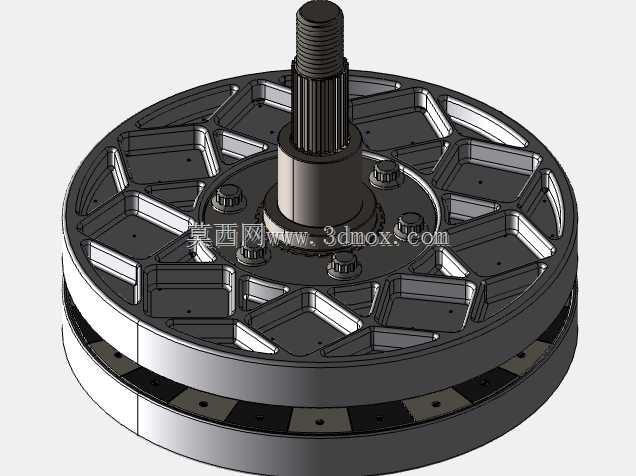

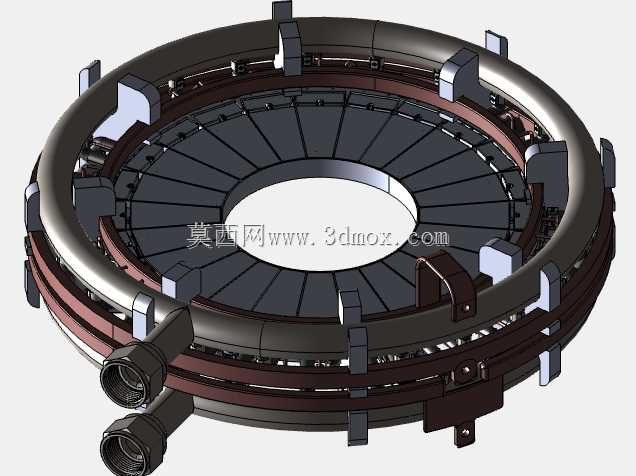

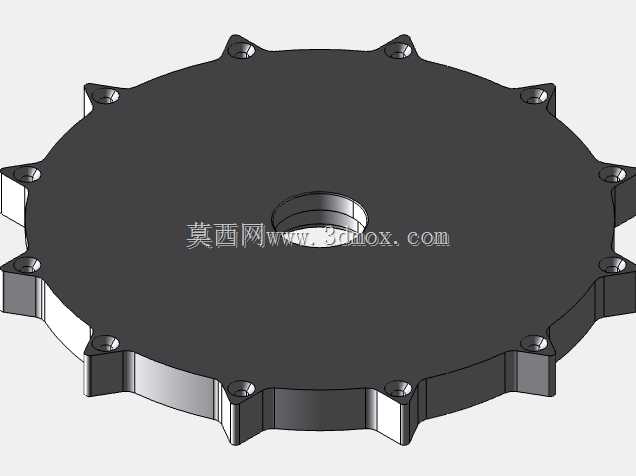

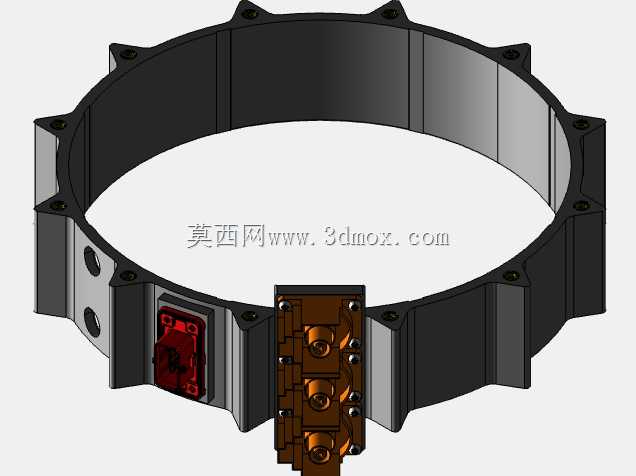

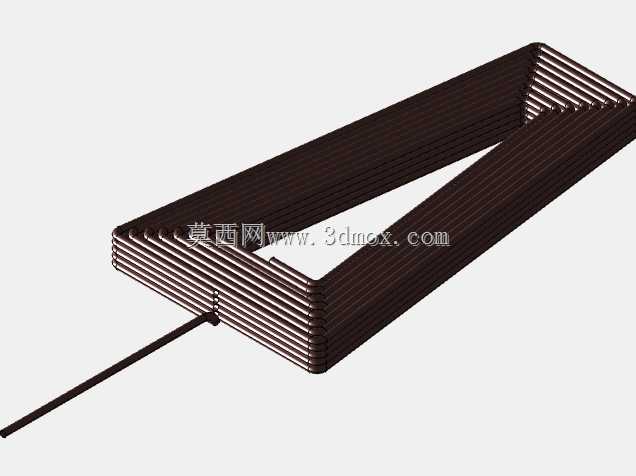

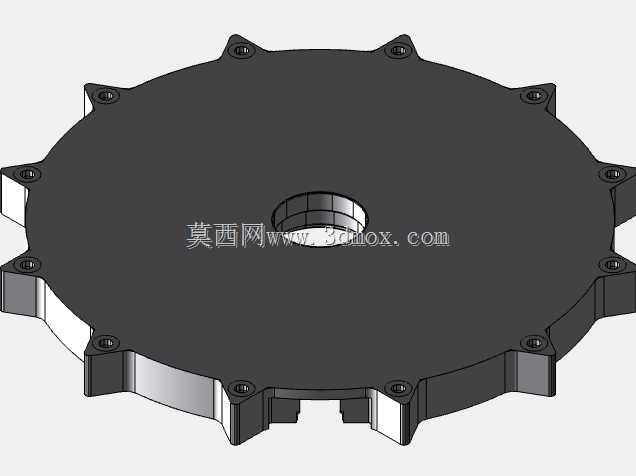

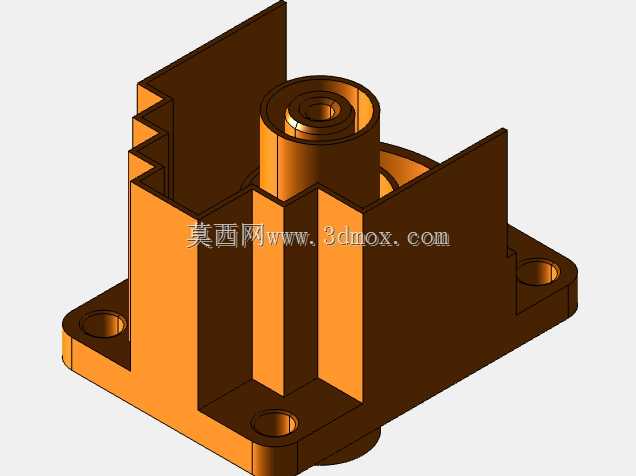

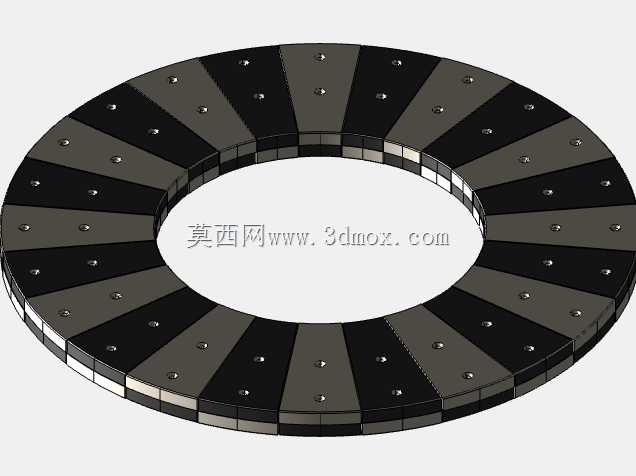

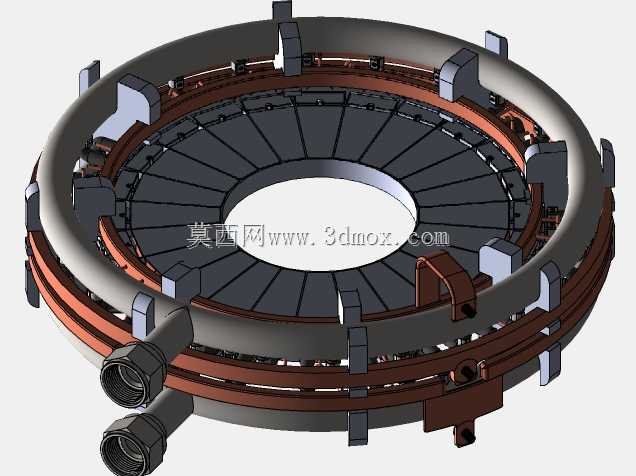

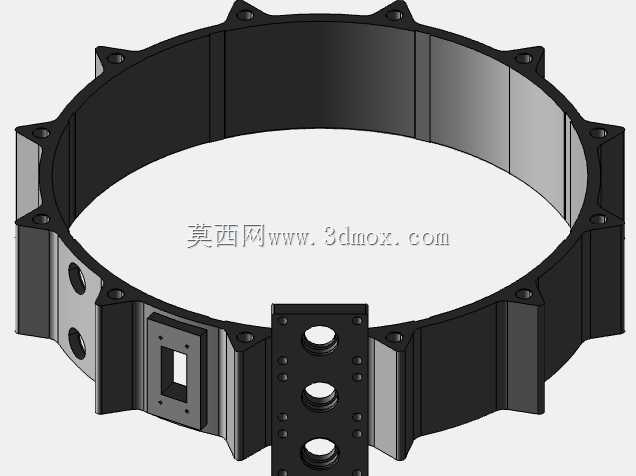

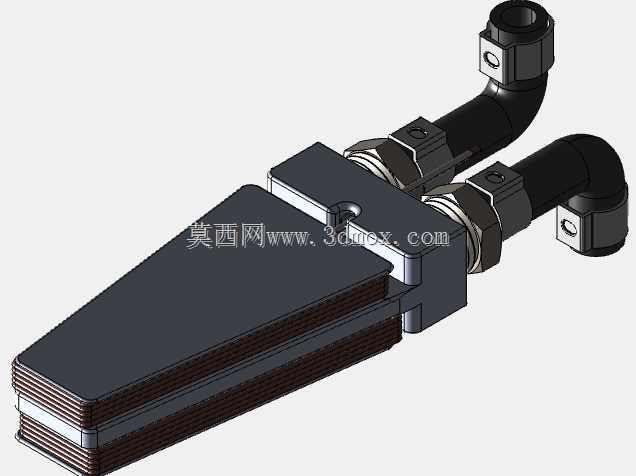

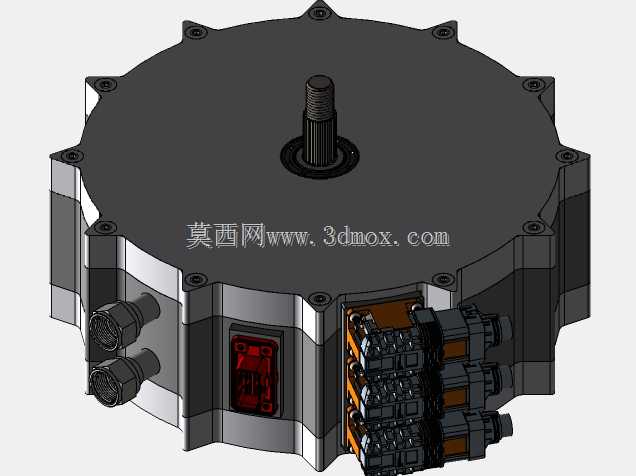

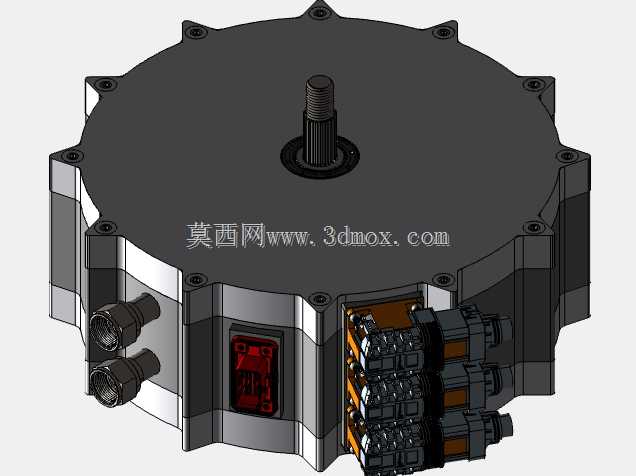

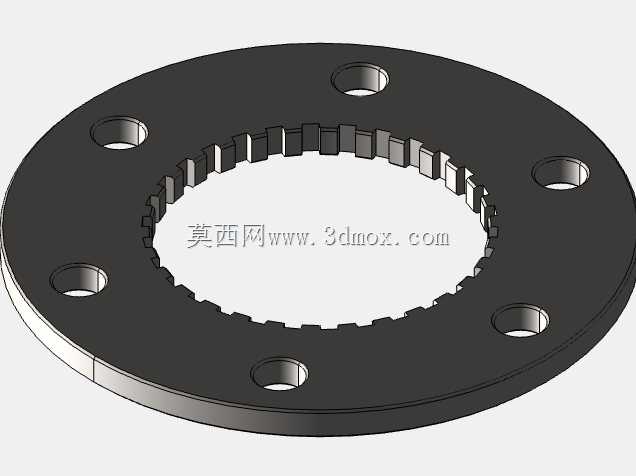

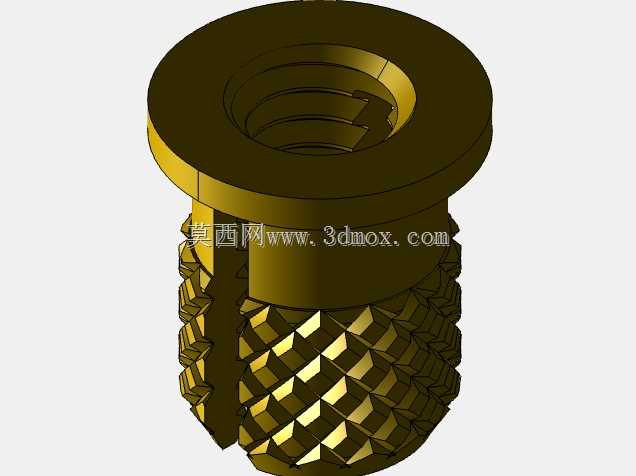

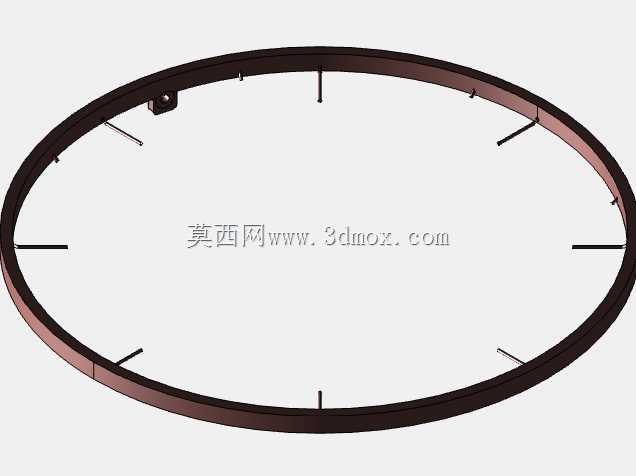

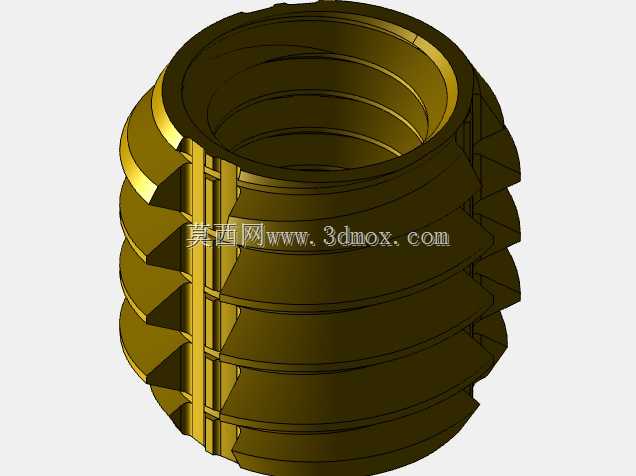

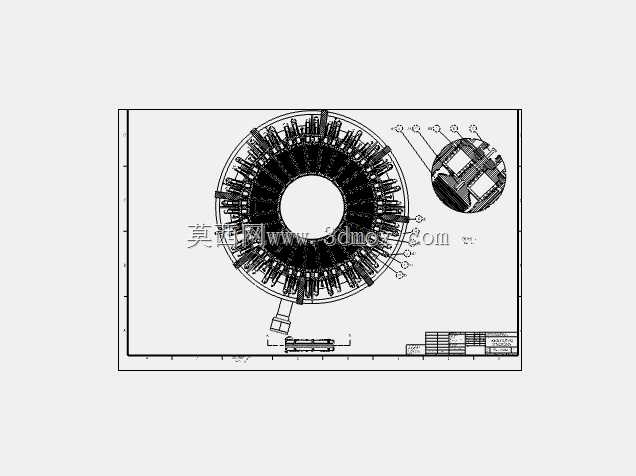

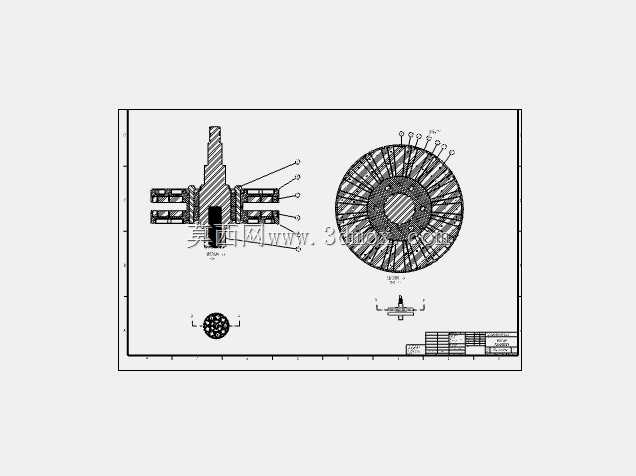

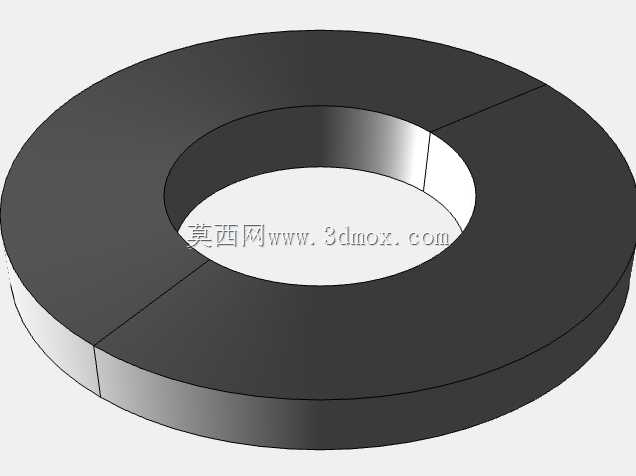

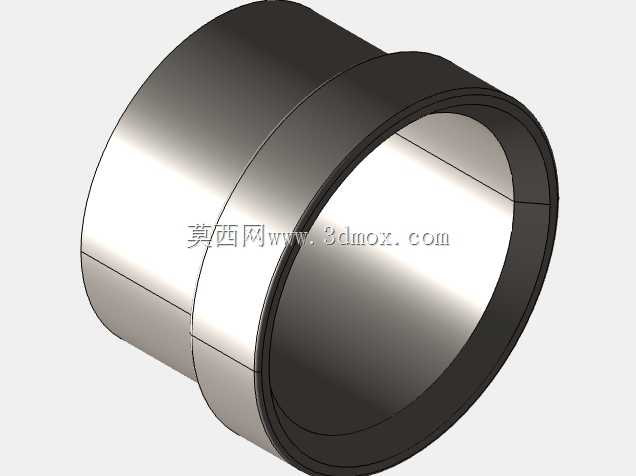

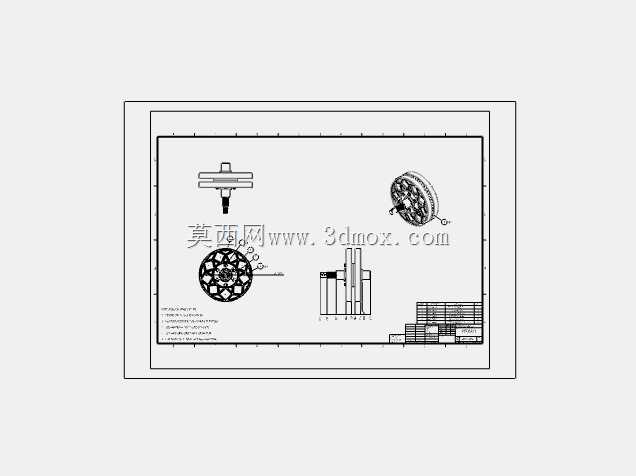

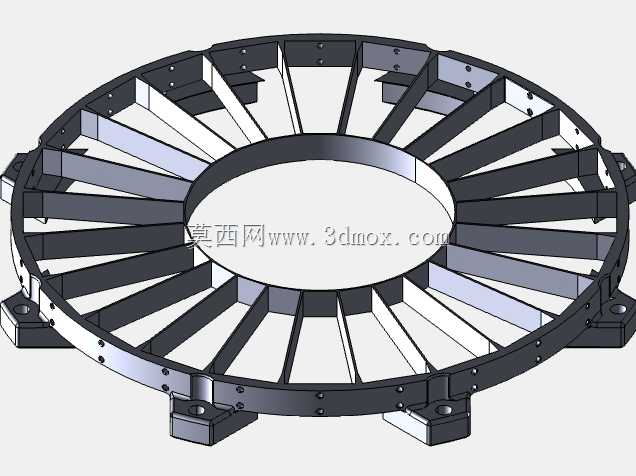

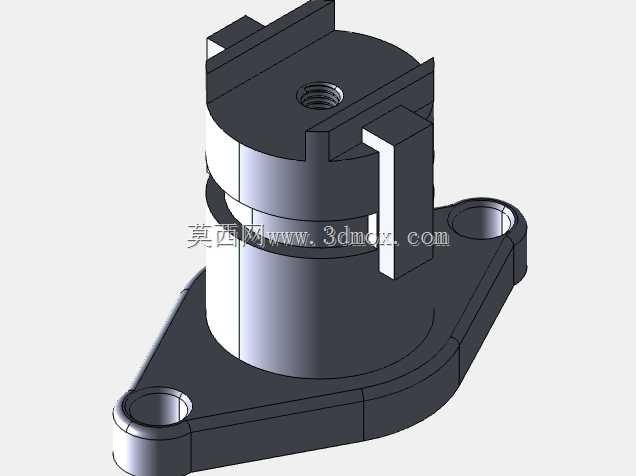

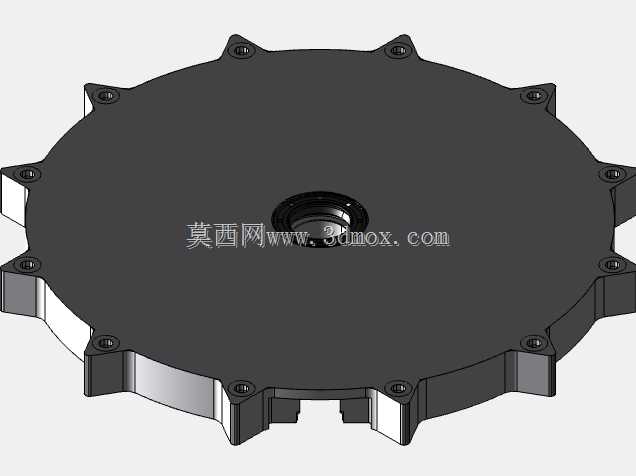

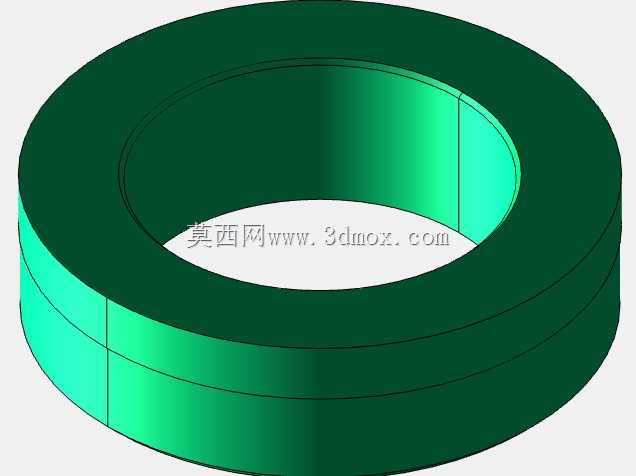

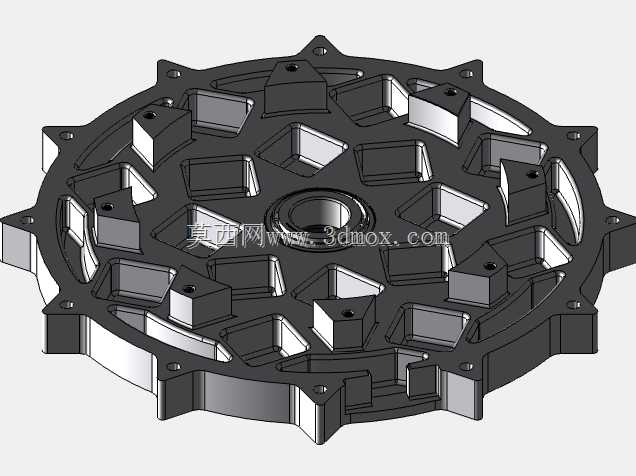

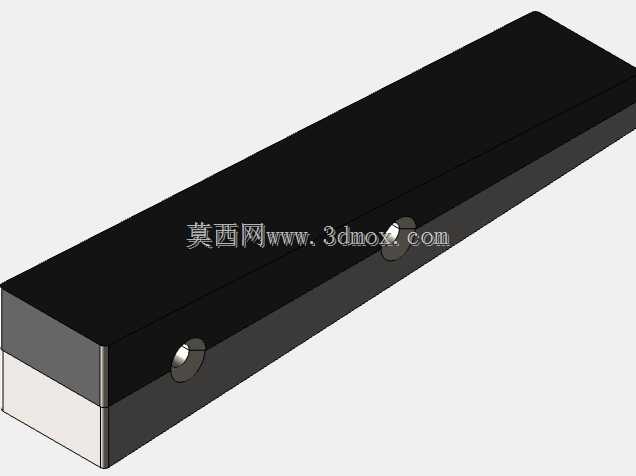

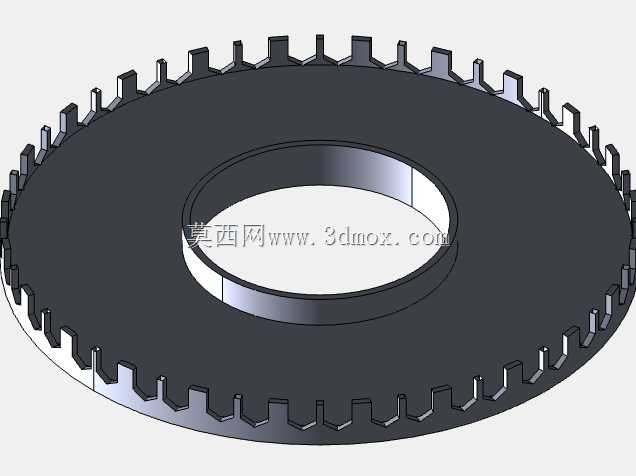

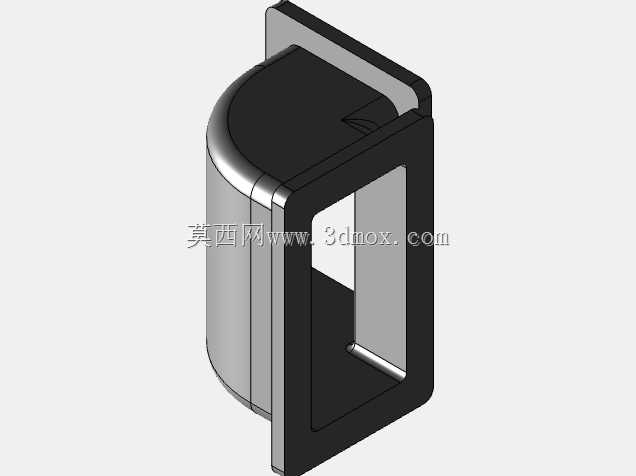

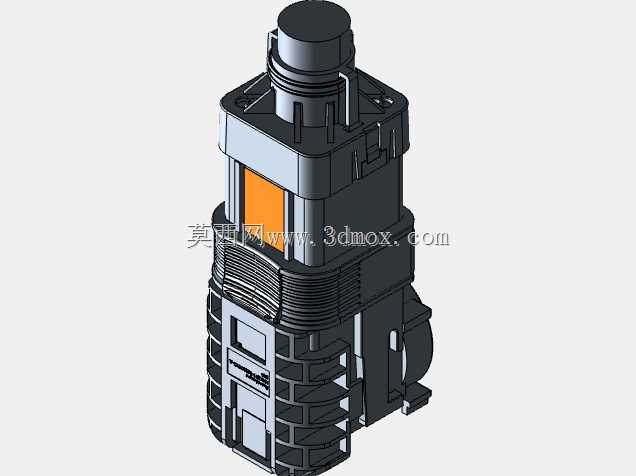

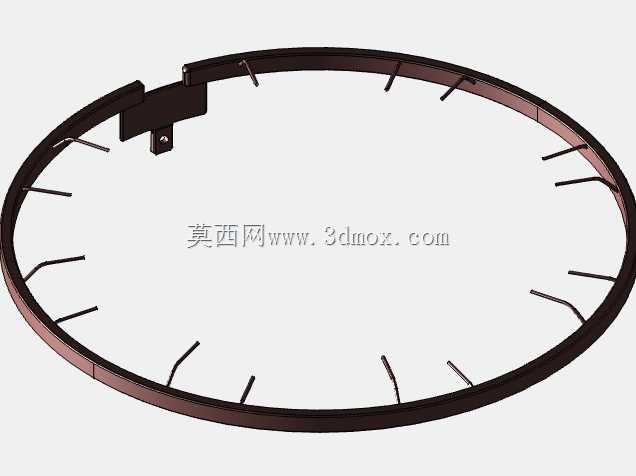

　　这款轴流电机的三维结构，核心面向大功率牵引类工况的动力输出需求，常见于大型工业传动系统、重型轨道牵引装备、大功率工业风机直驱场景这类对持续输出扭矩、轴向安装空间有严格限制的场合，区别于传统径向磁通电机的结构布局，轴流构型本身就是为了压缩动力单元的径向尺寸，适配安装空间狭长、动力传递路径沿轴向排布的设备布局。从结构细节来看，定子部分采用24极三相绕组排布，这种极数配置是为了匹配低转速大扭矩的输出特性，不需要额外搭配大减速比的传动机构就能直接驱动负载，能有效减少整套动力系统的传动损耗与故障点。最核心的设计亮点在定子线圈的冷却结构，采用两相冷却的流道设计，区别于常规的单水冷或者风冷结构，两相冷却可以利用冷却介质相变过程带走更多热量，能在电机持续满功率输出的工况下，把定子绕组的温升控制在绝缘材料允许的阈值内，避免高温导致的绝缘老化、绕组退磁这类常见故障，大幅提升电机的持续过载能力。从整体外形来看，整机采用环形中空的轴流布局，中心预留的通孔可以直接穿过传动轴、冷却管路或者走线束，适配很多需要中心走料、穿轴的特殊安装场景，比如管道增压风机、轮毂直驱牵引单元这类结构。外围的壳体上均匀分布的凸台结构，是绕组接线端、冷却介质管路接口、温度传感器安装位的集成区域，所有外接接口都沿壳体径向均匀排布，既方便安装时的管路、线路对接，也能保证整机圆周方向的重量平衡，减少高速运转时的动平衡校正工作量。壳体外侧的块状凸起是定子铁芯的轴向定位压块，

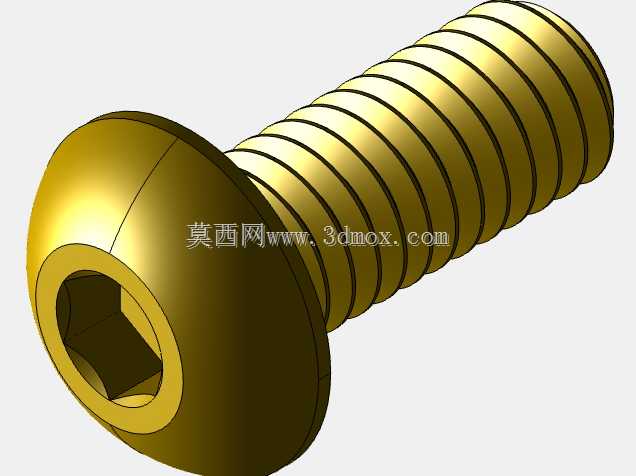

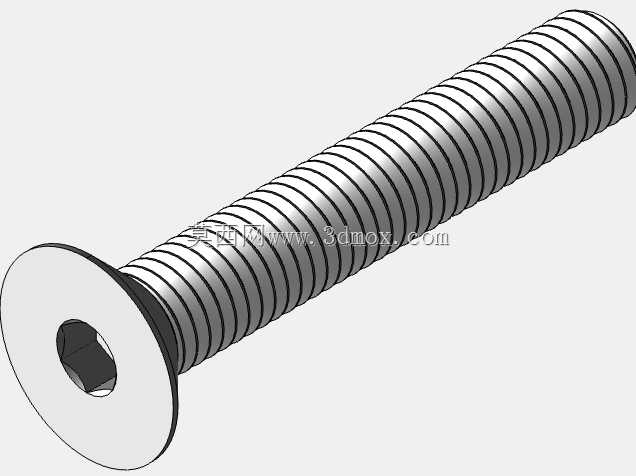

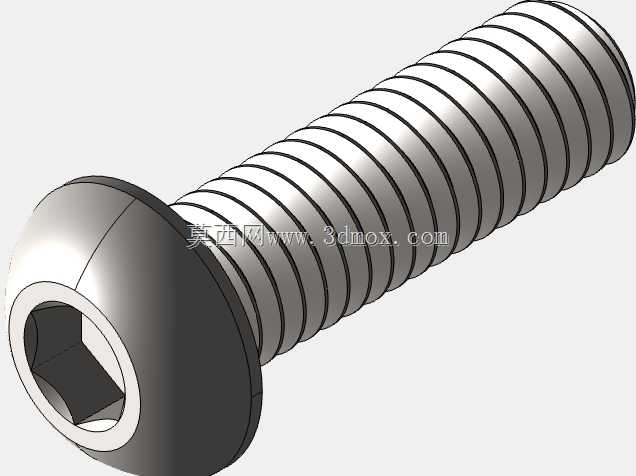

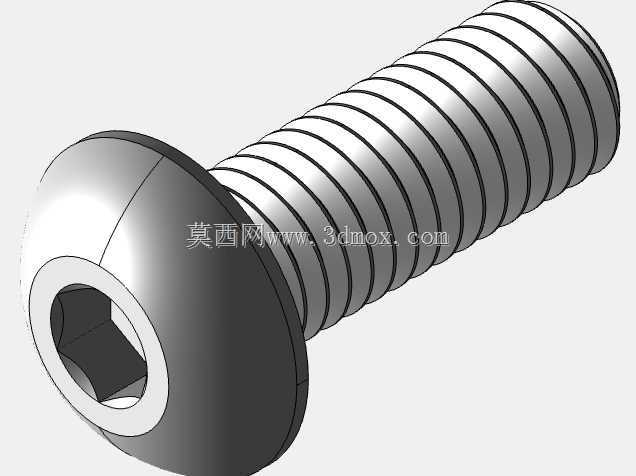

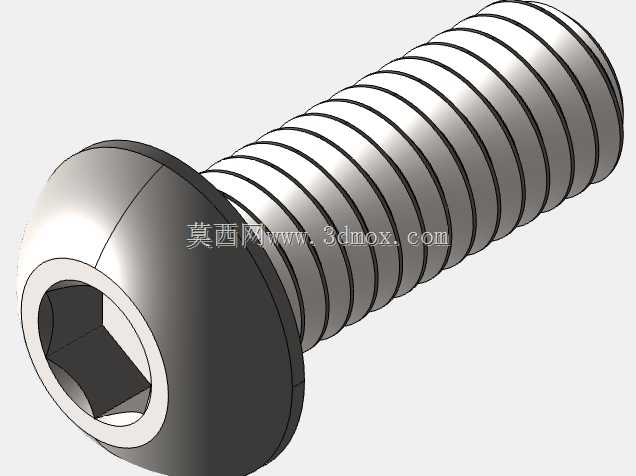

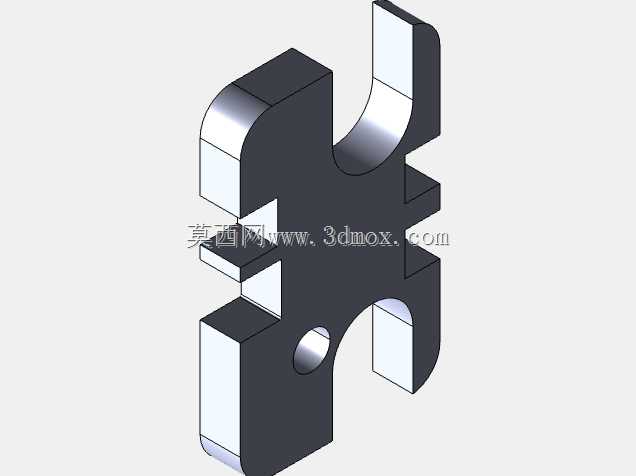

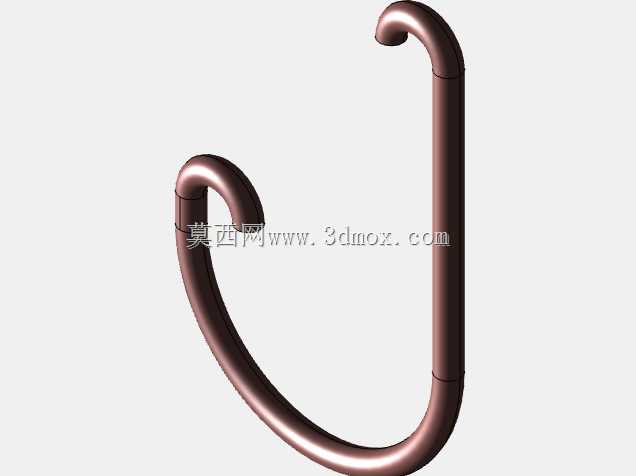

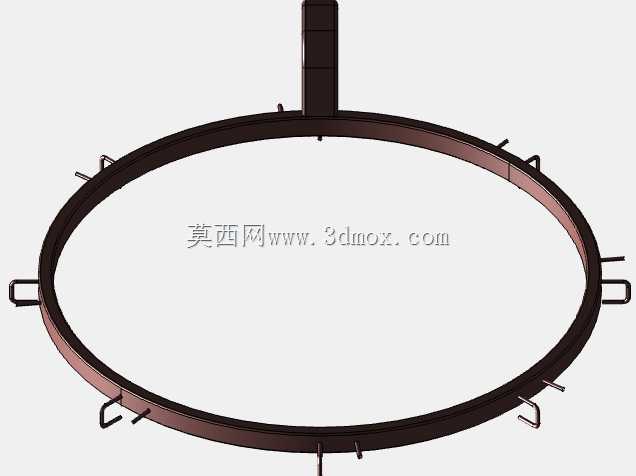

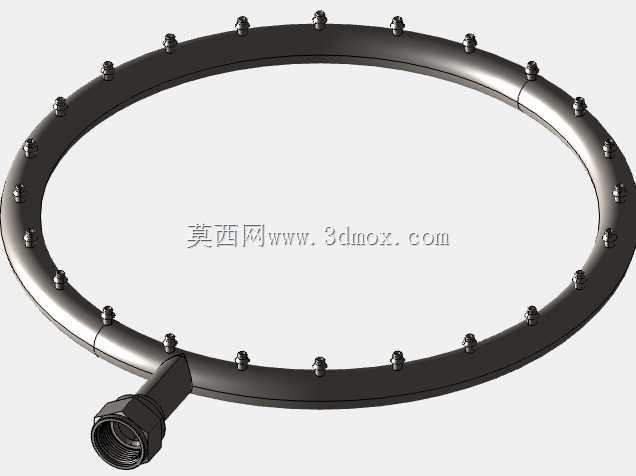

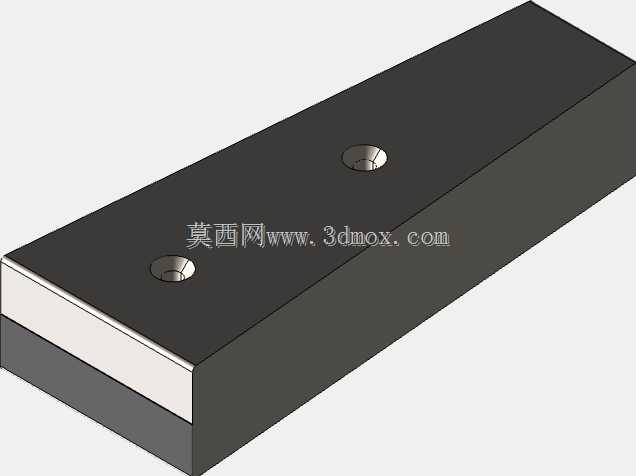

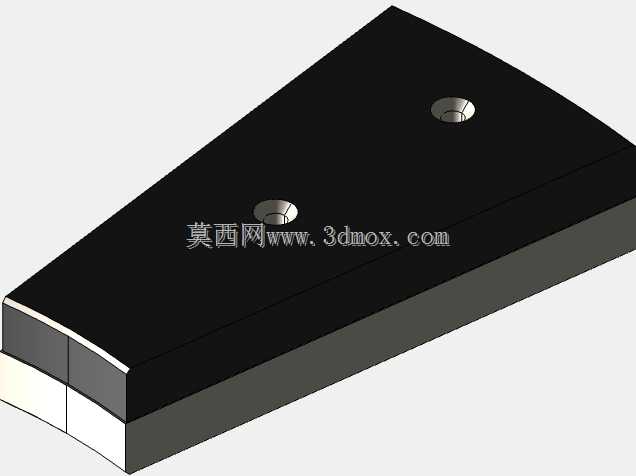

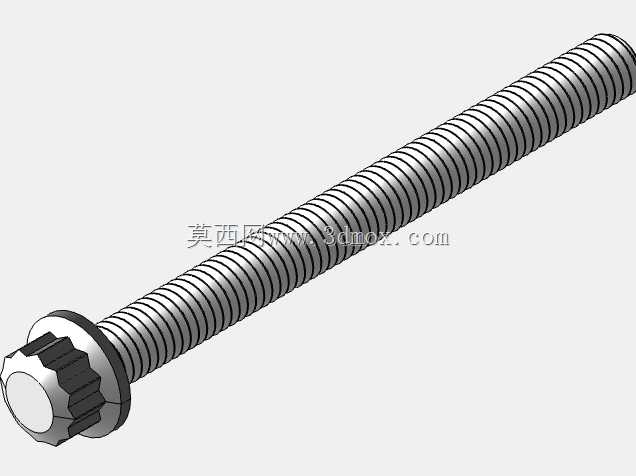

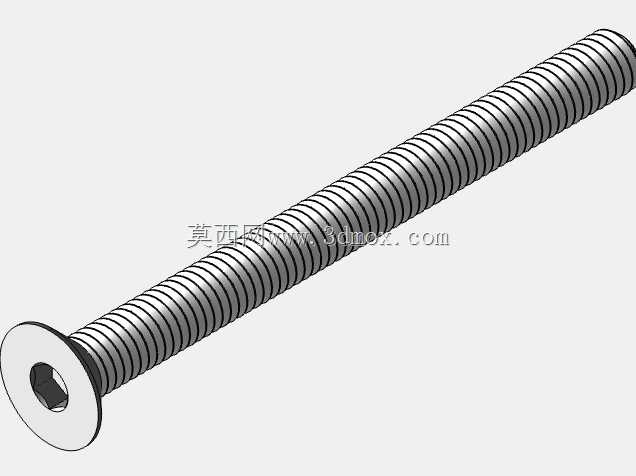

　　通过周向均匀分布的压块把定子铁芯牢牢固定在壳体内部，避免大扭矩输出时定子跟转，同时这些压块也预留了安装孔位，可以直接通过螺栓把整机固定到设备的安装基座上，不需要额外设计转接法兰，能进一步压缩整套动力单元的轴向安装尺寸。冷却流道的设计是紧贴定子绕组的发热区域布置，流道沿着绕组的圆周方向做环形排布，保证每一组线圈都能得到均匀的冷却，不会出现局部过热的问题，两相冷却的介质供给接口设置在壳体侧下方，进出接口采用错位布置，能保证冷却介质在流道内充分流动，带走热量之后再流出，不会出现流道短路的问题。在做结构建模的时候，需要重点关注定子与转子之间的气隙均匀度，24极的多极结构对气隙的偏差非常敏感，气隙不均匀会直接导致电机运转时的扭矩波动增大、

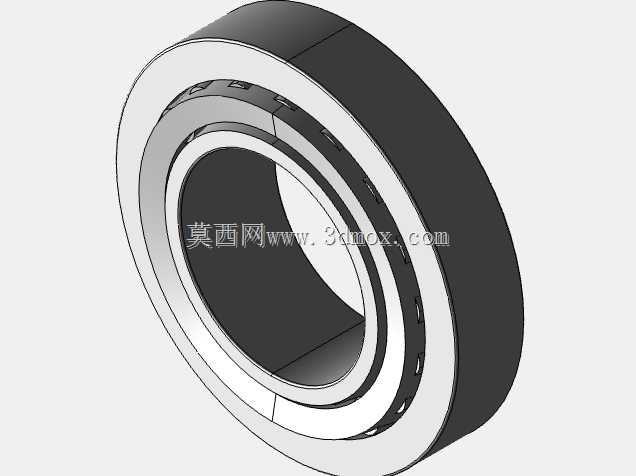

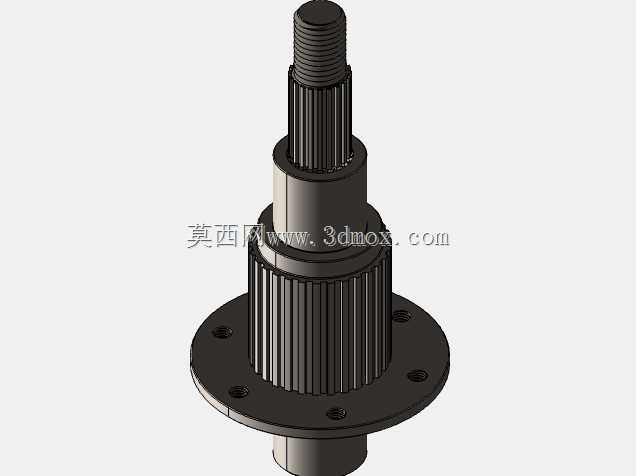

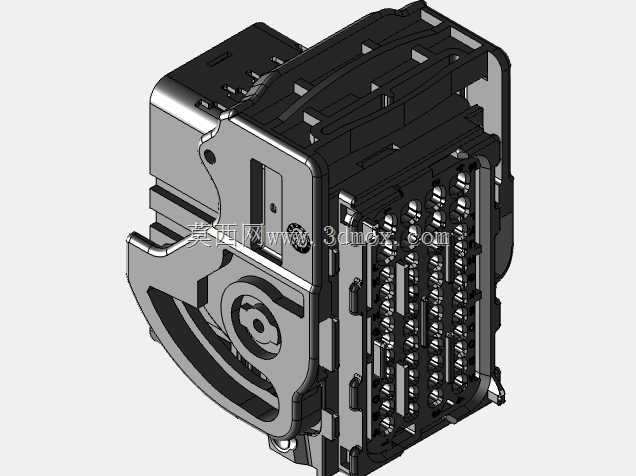

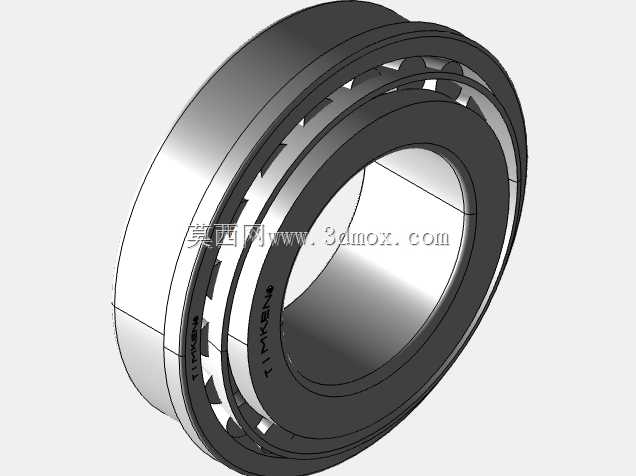

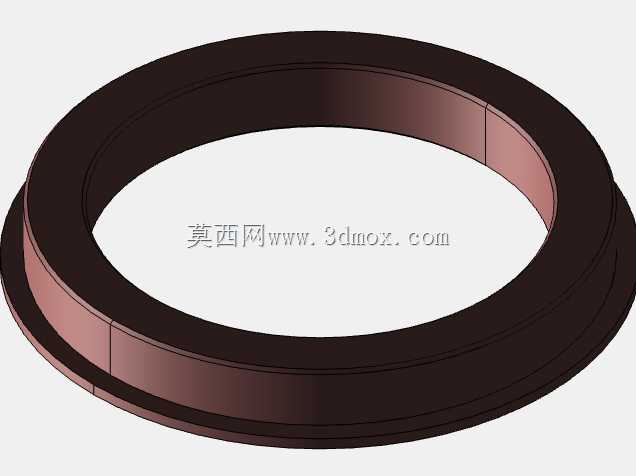

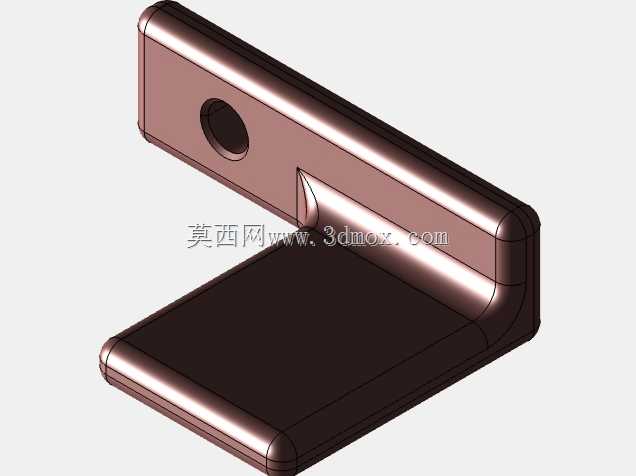

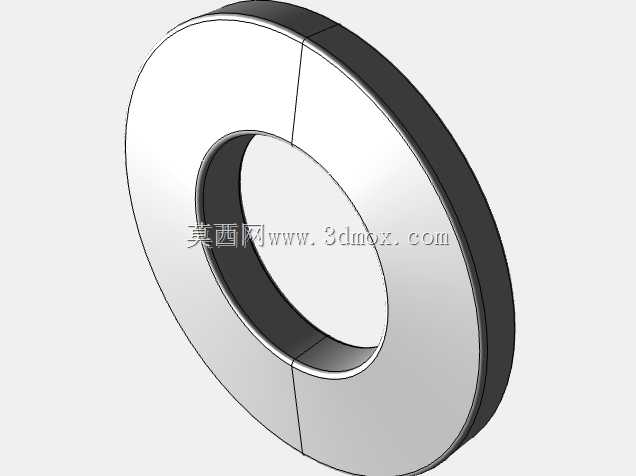

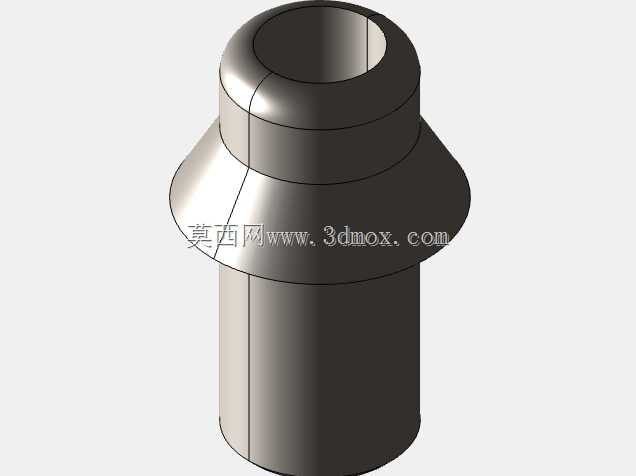

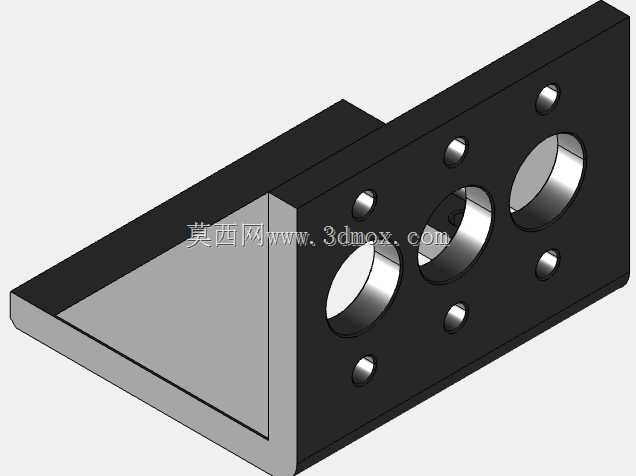

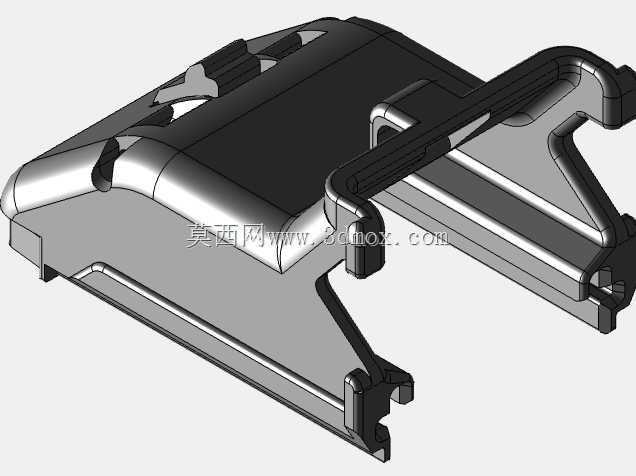

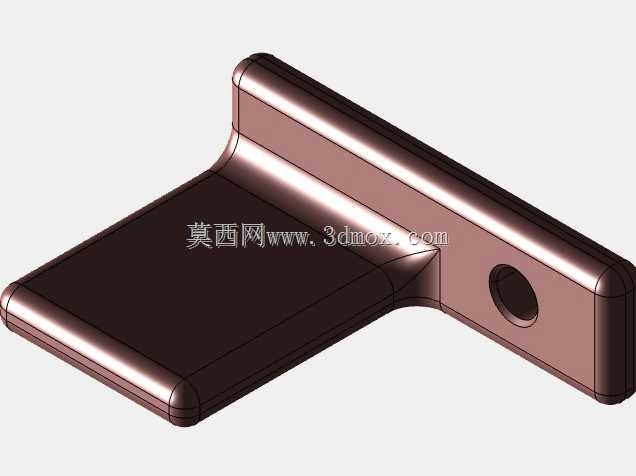

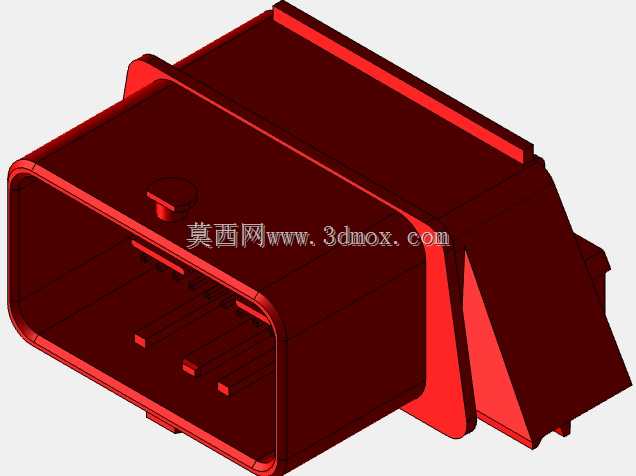

　　局部磁拉力失衡，严重时甚至会出现定转子扫膛的故障，所以建模时壳体与定子铁芯的配合公差、转子支撑轴承的安装位同轴度都需要严格控制，所有定位面的形位公差都要按照精密电机的设计标准来设定。另外安装边界方面，整机的安装基准面是壳体后端的环形法兰面，所有安装孔的位置度要匹配通用工业电机的安装尺寸标准，方便用户在旧设备改造时直接替换原有动力单元，不需要改动原有设备的基座结构。中心通孔的尺寸要匹配常用的大直径传动轴规格，孔内预留了密封槽位，可以加装旋转密封圈，避免外界的粉尘、水汽进入电机内部，适配多粉尘、高湿度的工业作业环境。接线端子的位置做了凸起的防护结构，既可以避免安装时磕碰损坏接线柱，也能预留足够的接线空间，方便大平方动力线缆的弯折与固定。

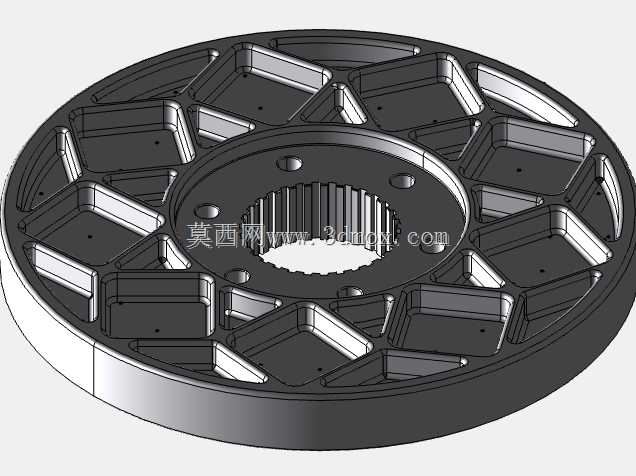

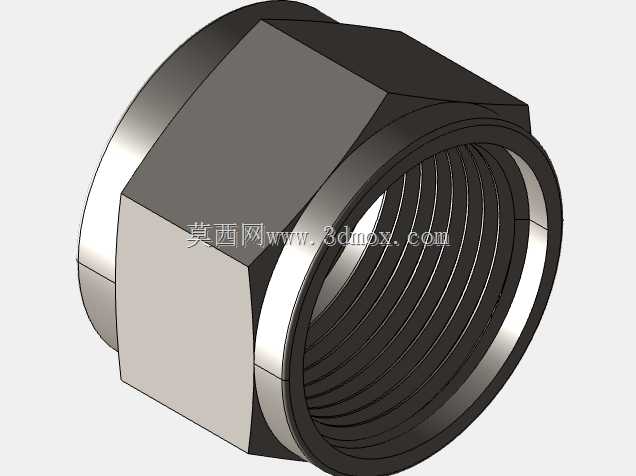

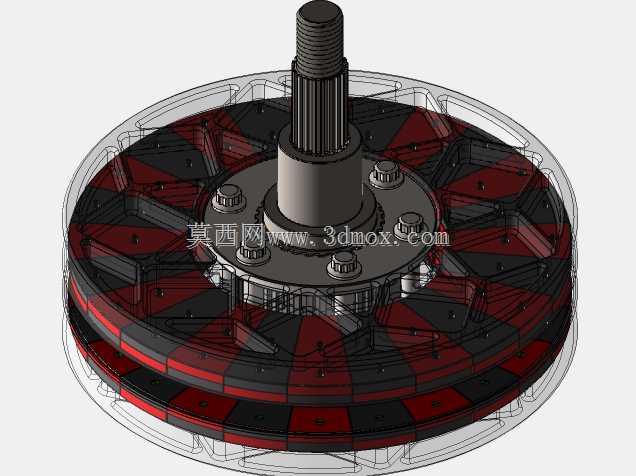

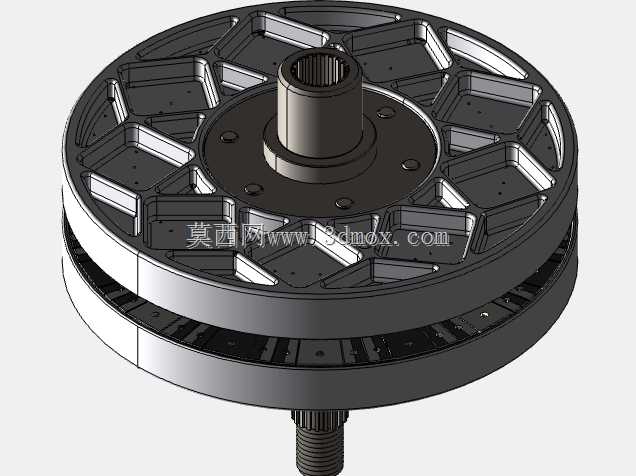

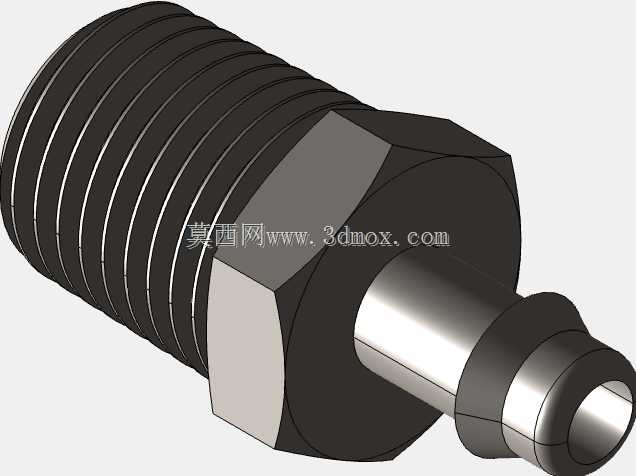

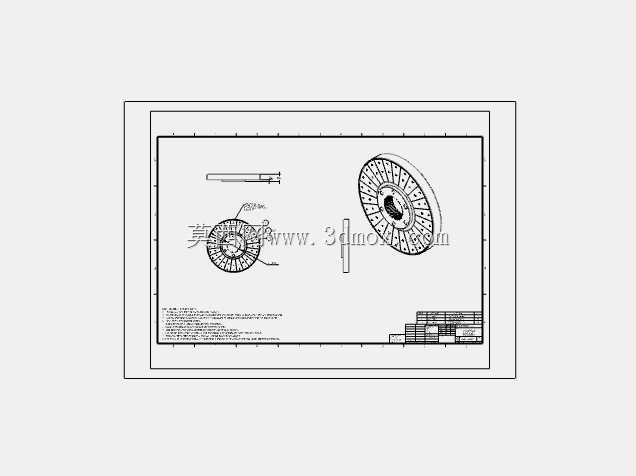

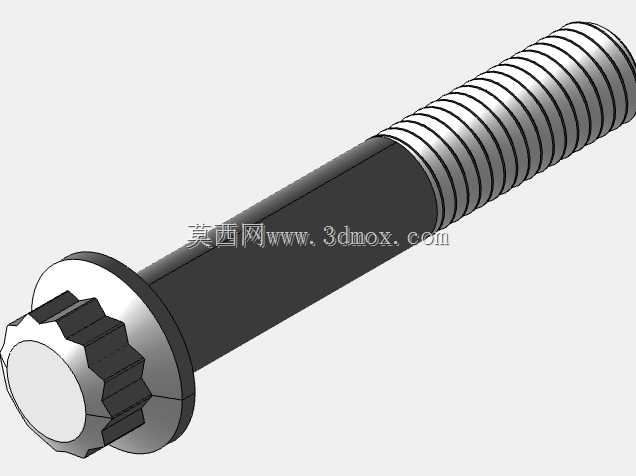

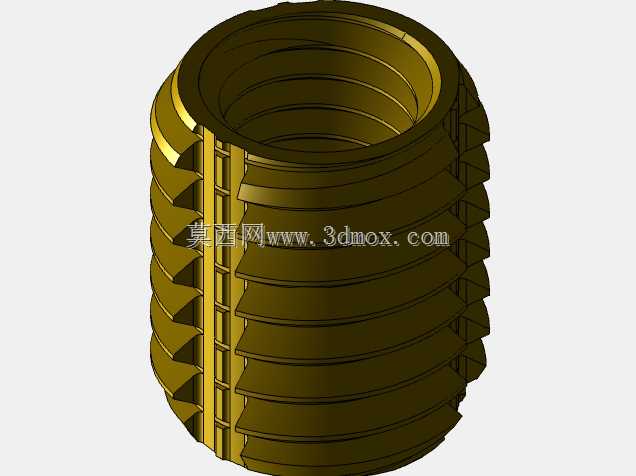

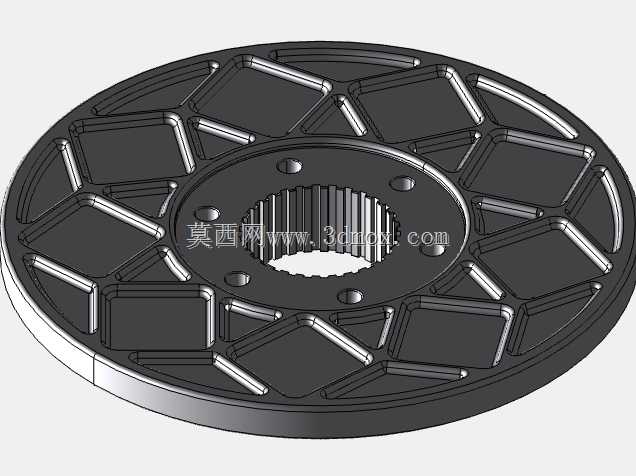

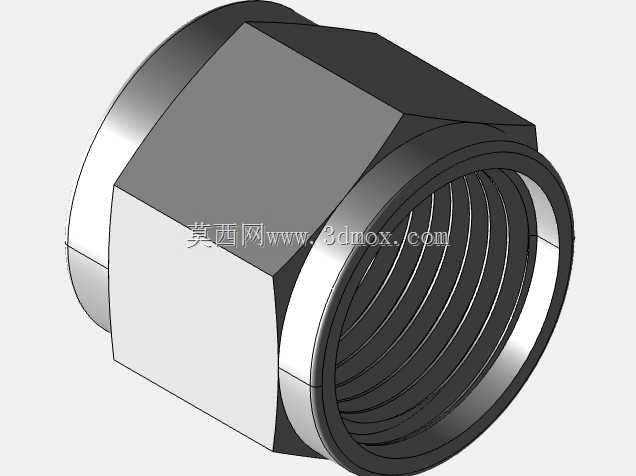

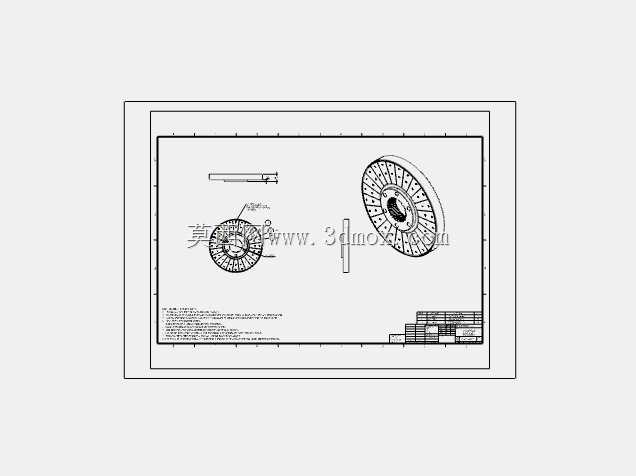

　　冷却管路的接口采用标准的管螺纹规格，和工业领域常用的冷却管路接头可以直接适配，不需要额外做转接头。从实际应用的角度，这种大马力轴流电机因为轴向尺寸紧凑、输出扭矩大、冷却效率高，特别适合用在安装空间受限但需要大功率输出的场景，比如大型盾构机的刀盘辅助驱动、矿山重型输送设备的直驱辊、大型船舶的侧推辅助动力单元，这些场景传统电机要么径向尺寸太大装不下，要么持续输出能力不足容易过热，而这款结构的电机刚好能解决这些痛点。建模过程中还要考虑后期维护的便利性，比如定子压块采用可拆卸的螺栓固定结构，后期需要检修绕组的时候不需要完全破坏壳体结构，拆开压块就能抽出定子组件，冷却流道也预留了清洗接口，长期使用后可以通入清洗介质清理流道内的水垢与杂质，保证冷却效率不会因为长期使用出现衰减。转子部分的结构做了轻量化的镂空设计，在保证结构强度的前提下尽可能降低转子的转动惯量，提升电机的动态响应速度，适配需要频繁启停、正反转切换的牵引工况。
