带密封螺纹结构的旋盖式储物容器

　　日常生产与民用场景里，这类带螺纹旋合结构的带盖容器应用覆盖范围极广，小到实验室试剂分装、日化产品灌装，大到工业辅料存储、食品原料密封暂存，都能见到这类结构的身影。很多人会觉得瓶类结构设计简单，实际在结构落地阶段，要兼顾的边界条件一点不少，首先要考虑的就是螺纹副的旋合顺畅度，瓶口处的外螺纹与瓶盖内螺纹的配合公差不能卡得太死，不然批量生产时因为塑料成型收缩率的波动，很容易出现旋盖卡顿甚至滑牙的问题，也不能放得太松，不然密封性能达不到要求，储运过程中出现漏液、受潮的问题会直接导致内容物报废。

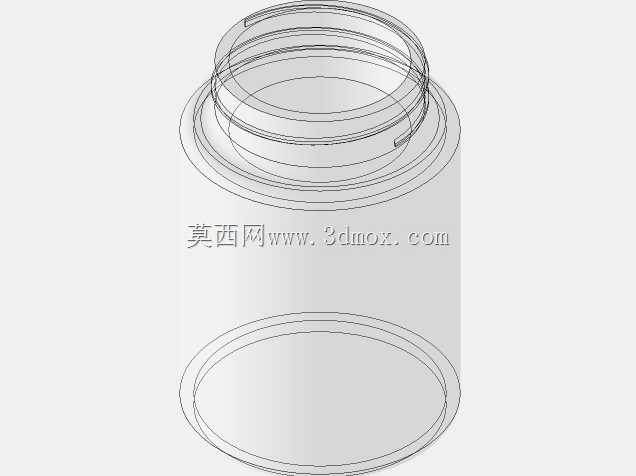

　　从结构设计逻辑来看，这个模型的瓶身采用直筒式主体结构，最大的优势是成型脱模难度低，不管是采用吹塑还是注塑工艺生产，直筒壁的拔模斜度只需要放1°到1.5°就能顺利脱模，不会出现侧壁拉伤的问题，同时直筒结构的堆叠适配性更好，仓储运输过程中同规格的容器可以紧密排布，空间利用率比异形瓶高出不少。瓶口位置做了多层阶梯式的加强结构，最外侧的凸缘一方面是作为旋盖的行程限位，瓶盖旋到底的时候刚好抵在这个凸缘端面上，避免过度旋紧导致螺纹崩齿，另一方面这个凸缘也能提升瓶口的结构刚度，很多薄壁瓶在灌装拧盖的时候容易出现瓶口变形，就是因为缺少这个径向加强的凸缘结构，拧紧过程中径向受力集中导致瓶口失圆。

　　螺纹部分采用的是标准圆弧形牙型的通用密封螺纹，不是普通的连接螺纹，牙顶和牙底都做了R角过渡，一方面是减少旋合过程中的应力集中，反复开合也不容易出现螺纹牙断裂的问题，另一方面圆弧牙型在配合瓶盖内的密封垫片时，接触密封的面积比梯形牙更大，密封压强分布更均匀，哪怕是存放有一定挥发性的液态内容物，也能保证长期存储的密封可靠性。瓶身底部做了内凹的底脚结构，不是完全平的底面，这个细节设计很关键，因为不管是注塑还是吹塑成型，容器底部中心位置难免会有浇口痕迹或者成型收缩凹陷，如果做全平底面，放置的时候很容易因为底部的微小不平整出现放不稳、晃荡的问题，内凹底脚让接触支撑面集中在底部外圈的环形区域，哪怕底面中心有轻微的成型变形，也不会影响放置的平稳性，同时环形底脚也能提升底部的抗冲击能力，容器从一定高度跌落的时候，环形结构可以分散冲击力，避免底部直接开裂。

　　安装和使用的边界尺寸上，这类直筒螺纹瓶的瓶身外径和瓶口直径的比例一般控制在3:1左右，这个比例下既可以保证瓶口有足够大的灌装口径，方便装填固体或者粘稠类内容物，也不会因为瓶口过大导致瓶盖的尺寸过大，旋拧的时候需要的操作力太高。瓶身的壁厚设计是从瓶口到底部逐渐均匀过渡的，瓶口位置因为要承受旋盖的夹紧力，壁厚比瓶身主体厚0.5mm左右，避免旋紧时瓶口出现裂纹，瓶身主体的壁厚保持均匀，避免成型过程中出现壁厚差导致的缩痕、应力集中问题。瓶盖部分的内螺纹深度和瓶口外螺纹的有效旋合长度保持一致，一般是3到4个螺距的长度，这个旋合长度既可以保证连接的可靠性，不会因为轻微磕碰就出现瓶盖脱落，也不会因为旋合行程太长导致开合操作繁琐。

　　在实际的设备适配场景里，这类容器的外形尺寸可以直接匹配常规的自动化灌装线、旋盖机的工位治具，直筒结构不需要做特殊的定位夹具，普通的V型块就可以实现可靠定位，瓶口的螺纹尺寸符合通用包装容器的标准规格，可以直接适配市面上通用的旋盖头、密封铝箔垫片，不需要单独定制配套的灌装配件，不管是小批量手工灌装还是大规模自动化生产线都能适配。很多人在做这类容器建模的时候容易忽略螺纹收尾的结构，这个模型里的瓶口螺纹在末端做了渐消失收尾，不是突然截断的牙型，这个细节可以让瓶盖在旋入的时候更顺畅，不会出现螺纹起始端错牙的问题，同时渐消失的螺纹收尾也能减少螺纹末端的应力集中，提升瓶口的抗疲劳寿命，哪怕经过上千次的反复开合，螺纹末端也不容易出现开裂的问题。另外瓶身和瓶盖的配合端面处预留了密封垫片的安装槽位，瓶盖拧紧的时候，垫片被压在瓶口端面和瓶盖内顶面之间，预留的压缩量大概是垫片厚度的20%到30%，这个压缩量既可以保证垫片被充分压实实现密封，也不会因为压缩量过大导致垫片被挤破或者出现永久变形失去密封弹性。
