HTD5M型30齿同步带轮传动构件

　　在轻工自动化输送、小型数控设备进给、3D打印传动模组、包装机械送料机构这类对传动同步精度有明确要求的场景里，HTD5M齿形的同步带轮是应用占比极高的传动构件，区别于普通平带轮的摩擦传动、齿轮的刚性啮合传动，这类带轮通过带齿与同步带齿槽的精准嵌合，能在无滑差的状态下传递旋转动力，同时兼顾缓冲吸振、传动比恒定的优势，尤其适合两轴中心距处于中等区间、不适合加装齿轮啮合传动的布局场景。这款30齿的5M节距带轮，在设计阶段首先锁定的是节距参数匹配性，5M齿形对应的是节距5mm的圆弧齿同步带，相比传统梯形齿同步带，圆弧齿的齿根应力集中系数更低，带齿啮合时的接触面积更大，在相同张紧力下能传递的扭矩上限更高，同时啮合过程中的多边形效应更弱，

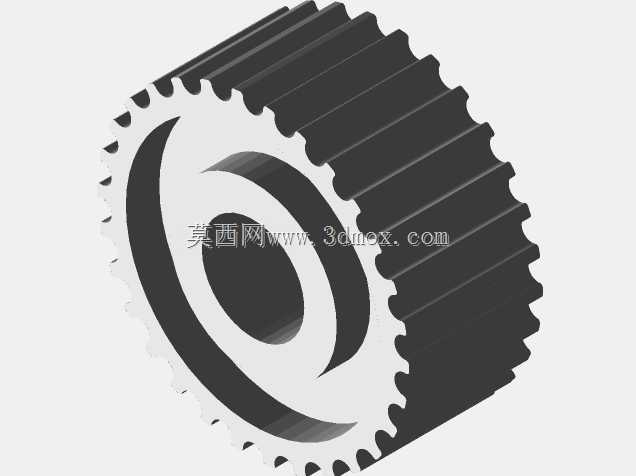

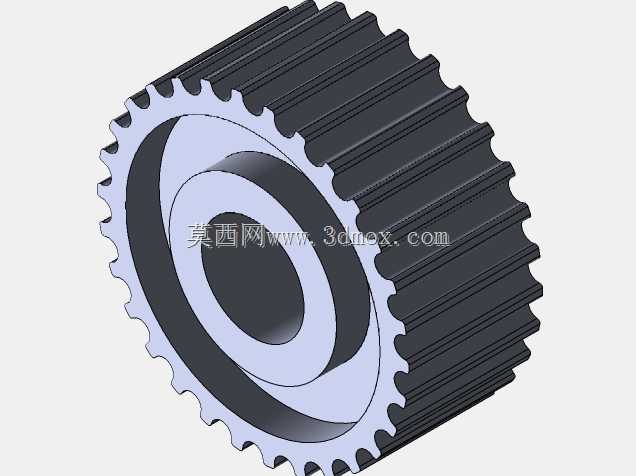

　　高速运转时的传动噪音、振动幅度都有明显改善，适配转速区间可以覆盖从每分钟几十转到上千转的常规工业传动需求。从结构设计逻辑来看，这款带轮采用了无挡边的整体实心轮体结构，轮齿部分沿轮体外圆等距均匀排布，齿形轮廓严格遵循HTD5M的齿廓标准，齿顶圆弧、齿根过渡圆角的参数都经过匹配校验，确保和对应规格同步带啮合时不会出现卡滞、爬齿、偏磨的问题；中心的安装轴孔为光孔设计，实际应用中可以根据配套轴的直径、键槽规格做二次加工适配，既可以通过顶丝锁紧实现和传动轴的周向固定，也可以加工键槽配合平键传递更大扭矩，适配不同负载等级的安装需求。轮体的轴向宽度匹配标准5M同步带的宽度规格，安装时需要注意带轮的端面跳动、径向跳动公差控制，

　　通常在精加工阶段会将带轮的内孔和外圆齿形做一次装夹加工，减少同轴度误差，避免运转时出现同步带跑偏、带齿单侧磨损的问题；安装边界上，这款30齿带轮的节圆直径可以通过节距和齿数直接计算得出，对应的外圆尺寸略小于节圆直径，在做整机布局时需要预留出带轮的径向安装空间，同时要考虑同步带的张紧调节行程，通常中心距的调节量要预留出同步带节线长度2%左右的余量，方便安装时套入同步带，也能在同步带出现初期拉伸松弛后重新张紧，保证传动预紧力处于合理区间。实际应用中，这类带轮常成对使用，一端安装在驱动电机输出轴上，另一端安装在从动负载轴上，通过调整两轴的平行度保证带轮齿面和同步带完全贴合，平行度误差过大不仅会加剧带齿磨损，还会导致传动过程中产生轴向力，

　　把同步带推离带轮造成脱带故障；相比同齿数的梯形齿带轮，这款圆弧齿带轮的啮合冲击更小，在小型伺服驱动的进给机构里使用时，不会因为齿隙冲击影响进给定位精度，也不需要像齿轮传动那样做定期润滑维护，整体的运维成本更低，适合在洁净度要求较高、不方便加注润滑脂的设备场景里使用。从建模细节来看，轮齿的阵列排布严格遵循圆周等距原则，每个齿的轮廓度都保持一致，轮体的端面做了轻微的倒角处理，避免安装时锐边割伤同步带的带基，内孔的入口处也做了导向倒角，方便装配时快速套入传动轴，不需要额外修磨就能顺利装配；在做有限元强度校核时，这类带轮的受力主要集中在齿根位置和轮体与轴配合的轮毂区域，常规负载下采用铝合金或者45号钢材质就能满足强度要求，铝合金材质的带轮重量更轻，适合高速运转场景降低转动惯量，钢质带轮则适合负载更大、冲击更强的传动场景，两种材质都可以适配这款带轮的结构设计，不需要修改齿形和轮体尺寸就能直接替换使用。
