直列八缸内燃动力总成结构三维数模

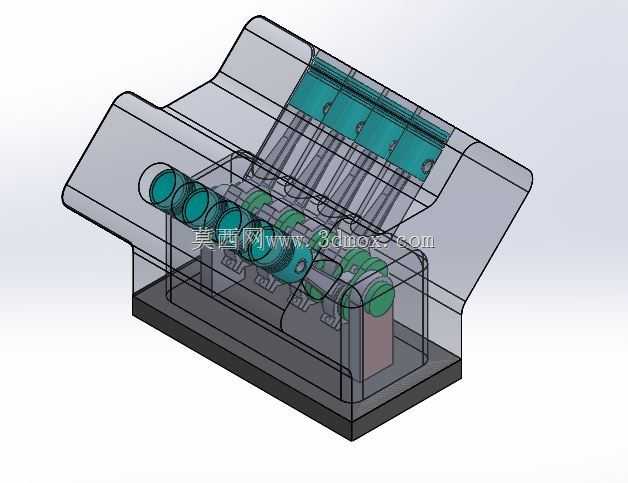

　　这套直列八缸动力结构的三维数模，完整还原了大排量内燃动力核心的装配逻辑与运动关系，在重型商用车、大型工程机械、高性能船舶动力配套、固定式发电机组等场景中，这类八缸动力单元凭借输出扭矩平顺、功率储备充足的特性，始终占据大马力动力选型的核心位置。从结构设计逻辑来看，建模过程优先还原了曲柄连杆机构的运动干涉边界：八组曲柄销按照等间隔做功相位排布，确保曲轴每旋转720度范围内各缸依次完成做功冲程，将活塞的往复直线运动平稳转化为曲轴的旋转扭矩输出，从根源上抵消四缸、六缸结构难以完全消除的二阶往复惯性力，降低动力运行过程中的整机振动幅值，减少配套设备的减震结构设计冗余。数模中完整呈现了气缸体、活塞组件、连杆总成、曲轴、配气传动组件、缸盖罩壳、

　　油底壳安装基座的全部配合关系，所有配合面均按照实际装配公差要求预留了安装间隙，比如活塞与气缸壁之间的配合间隙、连杆大头与曲柄销的转动配合间隙、曲轴主轴颈与主轴承座的同轴度定位基准，都在建模过程中做了明确的几何边界约束，可直接用于运动仿真验证、装配工艺模拟、教学演示等场景。从安装适配维度来看，这套动力单元采用整体式缸体搭配底部铸铁安装基座的结构，安装基座预留了与配套设备机架连接的螺栓孔位，安装边界尺寸适配重型车辆的发动机舱布局、发电机组的底座安装空间，进排气侧的接口位置、输出端的法兰连接尺寸均参考通用大马力动力的配套标准设计，可直接对接不同配套设备的传动接口，无需额外做大幅结构调整。建模过程中对内部润滑油道、

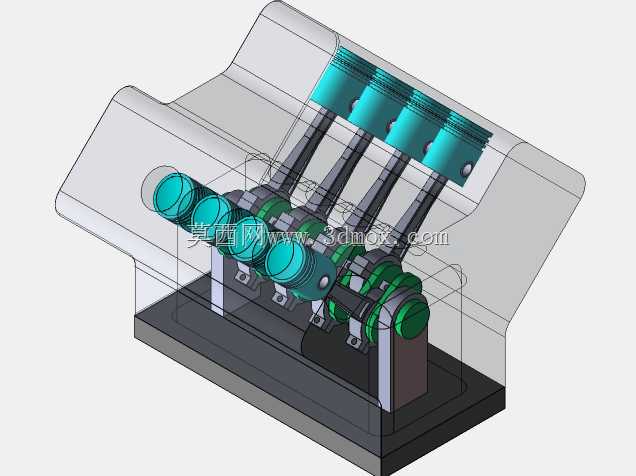

　　冷却水道的走向做了简化示意，既保留了核心结构的辨识度，又避免了过多细节导致的数模冗余，方便结构设计人员在此基础上做二次改型，比如调整气缸行程适配不同排量需求、修改输出端法兰结构对接不同传动系统、调整外围附件安装位适配不同设备的舱内布局。在实际工程应用中，这类八缸动力结构的设计难点在于曲轴的动平衡校准、各缸做功均匀性的保证、缸体结构强度的冗余设计，数模中将曲轴的平衡块结构、各缸的配气相位对应关系、缸体加强筋的布局都做了清晰呈现，设计人员可直接通过剖切视图观察内部组件的相对位置，验证活塞运行到上止点、下止点时与气门、缸盖的间隙是否符合设计要求，排查运动过程中可能出现的结构干涉问题。不同于小排量动力结构，八缸动力的整机重量更大，

　　对安装基座的承载能力、连接刚度要求更高，数模中底部安装基座的加强筋布局、螺栓孔的排布密度都参考了实际重型动力的安装规范，可直接作为配套机架设计的载荷输入参考，减少前期选型阶段的结构验算工作量。对于三维建模从业者而言，这套数模的装配层级划分清晰，从组件到单个零件的配合关系明确，可作为学习复杂动力总成建模、装配约束设置、运动仿真添加的参考案例，理解多组件协同运动结构的建模逻辑，掌握往复式动力结构的尺寸链计算方法，避免在同类产品建模过程中出现配合错位、运动干涉、安装边界不符等常见问题。
