直列四缸内燃机结构装配三维设计

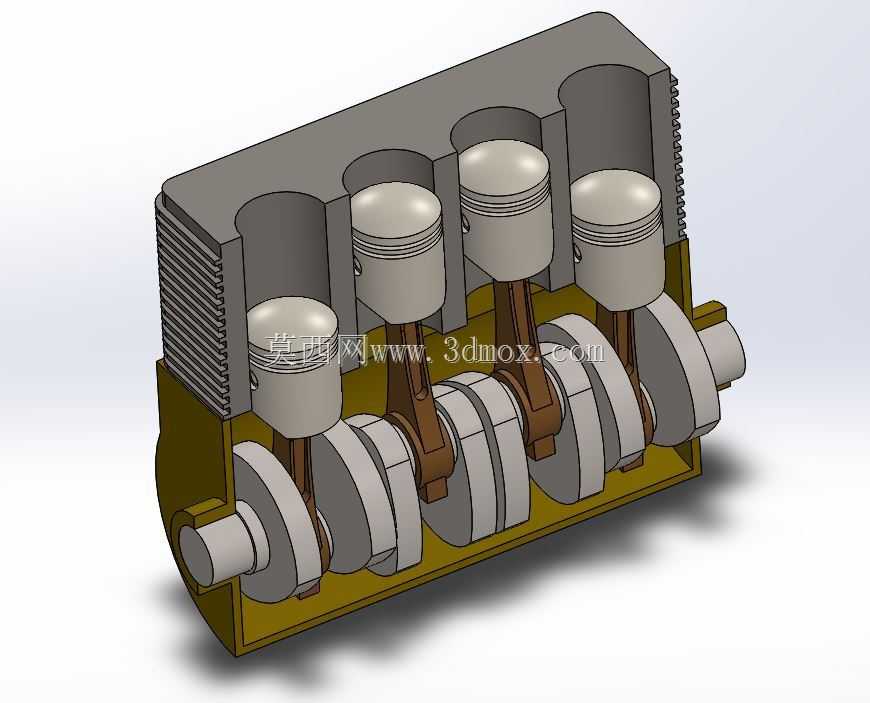

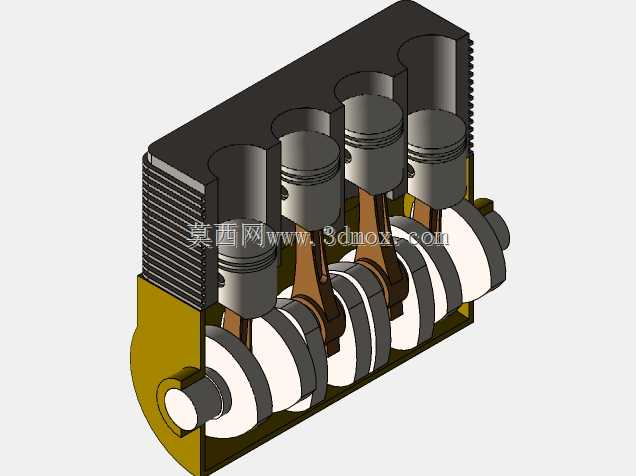

　　这套直列四缸内燃机的三维装配结构，完整还原了往复式活塞内燃机的核心运动逻辑，覆盖从气缸体、活塞连杆组到曲轴总成的全部核心配合部件，可直接用于动力总成结构教学、原理演示以及小型动力设备的前期方案选型参考。在实际工程应用场景中，这类四缸往复式结构是小排量乘用车、通用小型发电机组、农用作业机械动力单元的主流构型，相比单缸、双缸结构，四缸布局的做功间隔角更小，曲轴运转的平顺性有本质提升，输出扭矩的波动幅度可控制在单缸结构的30%以内，能大幅降低配套传动系统的抗冲击设计冗余。从结构功能特性来看，模型完整呈现了活塞与气缸壁的配合间隙、连杆小头与活塞销的铰接关系、连杆大头与曲轴曲柄销的定位结构，以及曲轴主轴颈与缸体主轴承座的支撑逻辑，

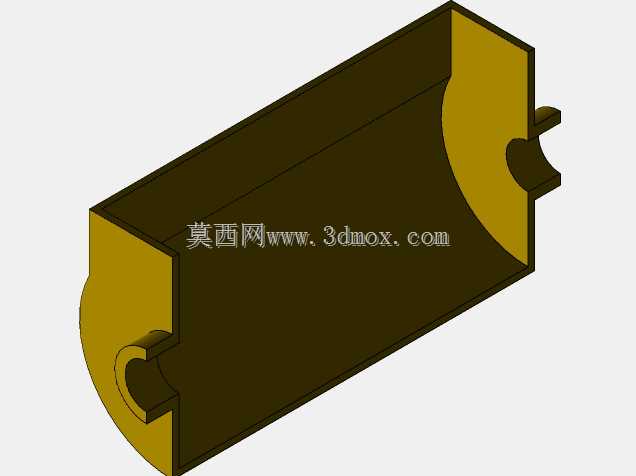

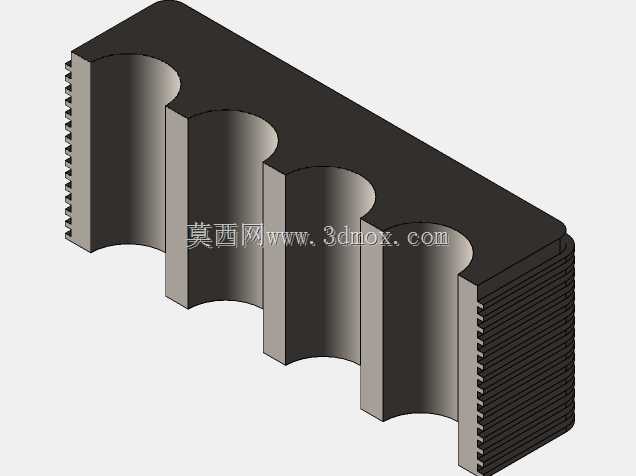

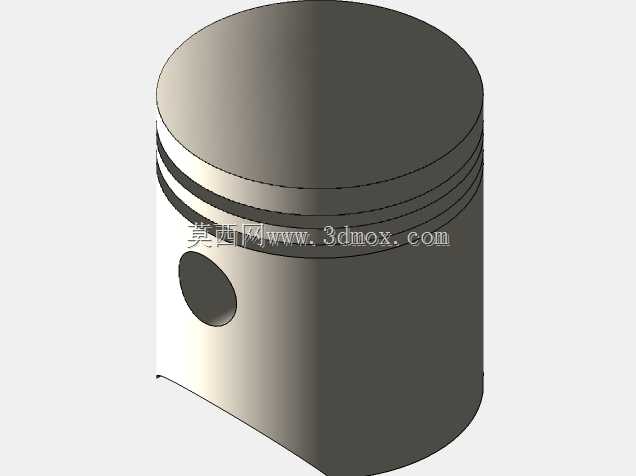

　　每个部件的配合面都做了符合工程实际的公差预留示意，比如活塞裙部的型线变化、活塞环槽的分层设计，都对应实际产品中密封、刮油、导热的功能需求，没有做无意义的简化处理。设计思路上完全遵循量产内燃机的布局逻辑，四个气缸沿曲轴轴向等距排布，相邻气缸的曲柄夹角设置为180度，保证四个缸的做功行程依次错开180度曲轴转角，实现动力输出的连续性；缸体采用集成式曲轴箱结构，侧壁的散热鳍片按照风冷发动机的散热需求做了等距排布，鳍片的高度、厚度都参考通用小型风冷内燃机的实际参数设置，既保证散热面积满足持续运转的热负荷需求，也不会过度增加缸体的整体重量。从安装边界尺寸来看，这套结构的整体轴向长度控制在适配1.0-1.6L排量的区间内，曲轴输出端的轴径、

　　键槽尺寸都符合通用小型动力的配套接口标准，可直接对接离合器、变速箱等下游传动部件；缸体顶部的燃烧室安装平面预留了气缸垫的压缩厚度空间，缸盖螺栓的孔位分布按照等距压紧的原则排布，避免缸盖压紧后出现应力变形导致的密封失效问题。在装配逻辑的呈现上，模型完全按照实际生产的装配顺序搭建层级关系：先将曲轴总成定位到缸体主轴承座，扣合主轴承盖完成曲轴的转动副约束，再依次完成活塞与连杆的销接、活塞环的装配，将活塞连杆组从缸体顶部的气缸孔推入，最终完成连杆大头与曲柄销的紧固，整个装配路径没有出现干涉问题，每个运动副的活动范围都做了限位约束，可直接用于运动仿真演示，直观展示曲轴旋转时活塞的上下往复运动、连杆的摆动过程，

　　帮助设计人员快速理解曲柄连杆机构的运动死点、活塞行程与曲柄半径的对应关系。针对结构设计从业者来说，这套模型可作为四缸动力单元设计的基础参考框架，在做适配不同场景的动力改型时，可直接调整缸径、曲柄半径、连杆长度等核心参数，快速生成对应排量的方案模型，省去从零开始搭建基础结构的重复工作；针对教学场景，可拆解每个部件的结构细节，讲解不同部位的受力情况，比如做功行程中活塞顶部承受的燃气压力如何通过活塞销传递到连杆，再通过连杆驱动曲轴旋转转化为扭矩输出，每个受力节点的结构强化设计都能在模型中找到对应结构，比如连杆杆身的工字型截面、曲轴曲柄臂的配重块结构，都是为了平衡运动过程中的惯性力、降低结构应力集中的针对性设计。需要注意的是，这套结构呈现的是核心机械运动部分，实际量产机型还需要配套配气机构、燃油供给系统、润滑冷却系统、点火系统等辅助部件，但核心的曲柄连杆、缸体曲轴箱结构是所有往复式内燃机的设计基础，掌握这部分的配合逻辑与设计要点，就能快速延伸到不同缸数、不同排量的内燃机结构设计工作中。
