汽车LED大灯H7专用安装固定适配器

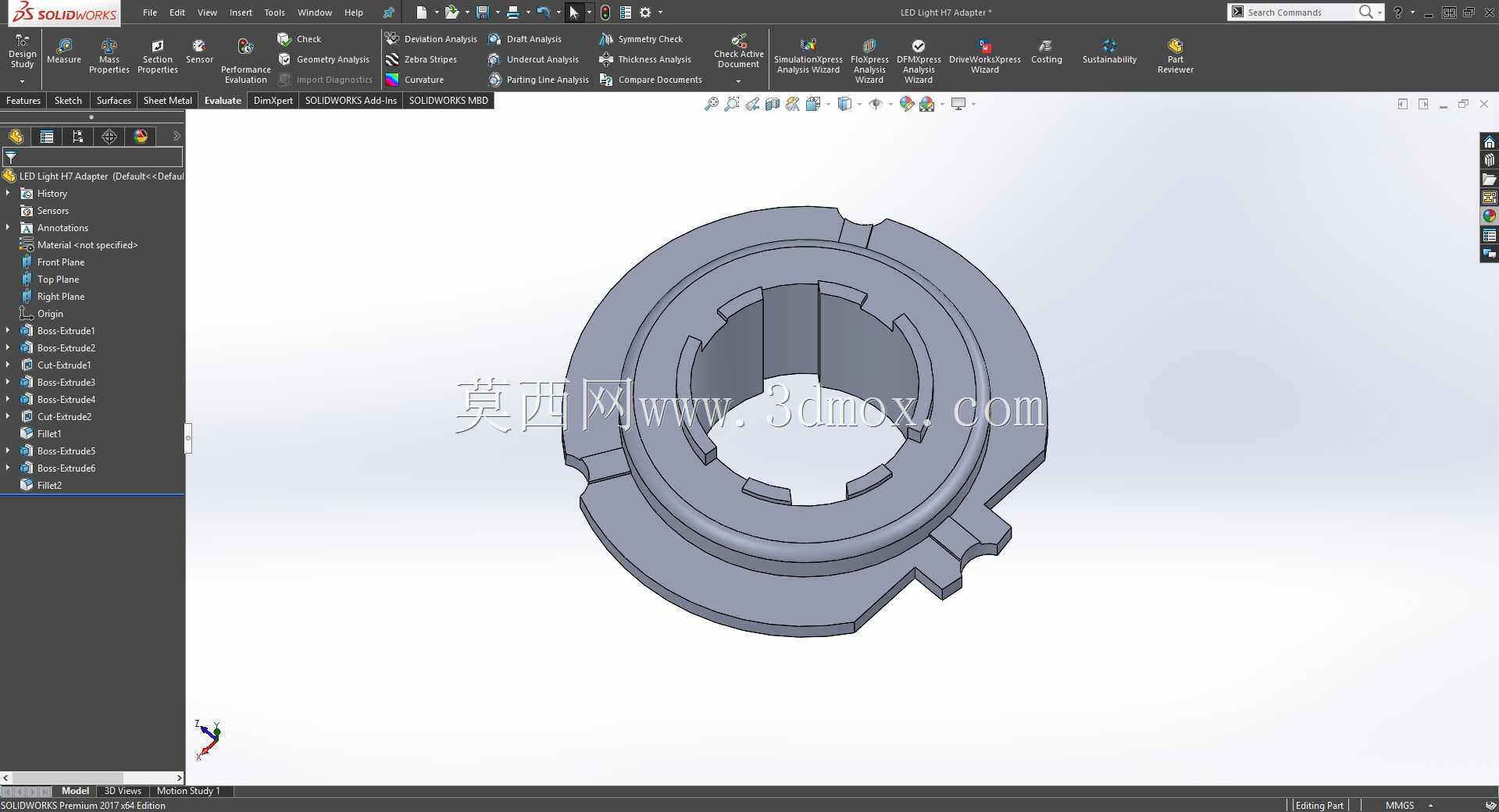

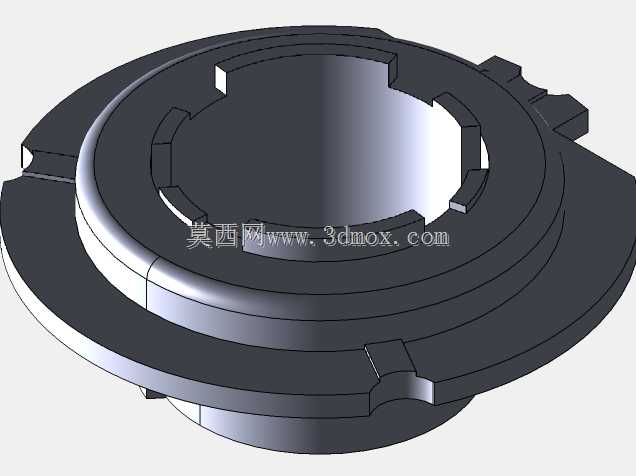

　　在汽车前照灯改装与原厂配套装配场景中，H7规格LED灯的安装适配一直是结构设计环节需要重点考量的细节，不同于传统卤素灯的一体式灯脚结构，LED灯珠的散热模块、驱动板布局往往会改变原有灯体的固定基准，这款适配器正是为解决这一匹配问题开发的专用衔接零件。日常作业中遇到不少车型的大灯反光碗预留安装位是针对原厂卤素灯的卡接结构设计，直接替换LED灯时会出现卡脚对位不准、固定后灯体晃动、光轴偏移的问题，轻则导致照明光斑偏移影响夜间行车视野，重则在车辆行驶颠簸中出现灯体松脱、接触不良的故障，这款适配器的核心作用就是作为LED灯体与原车大灯安装位之间的过渡衔接件，填补两者结构尺寸的匹配间隙。从结构设计逻辑来看，整个零件采用环形主体布局，

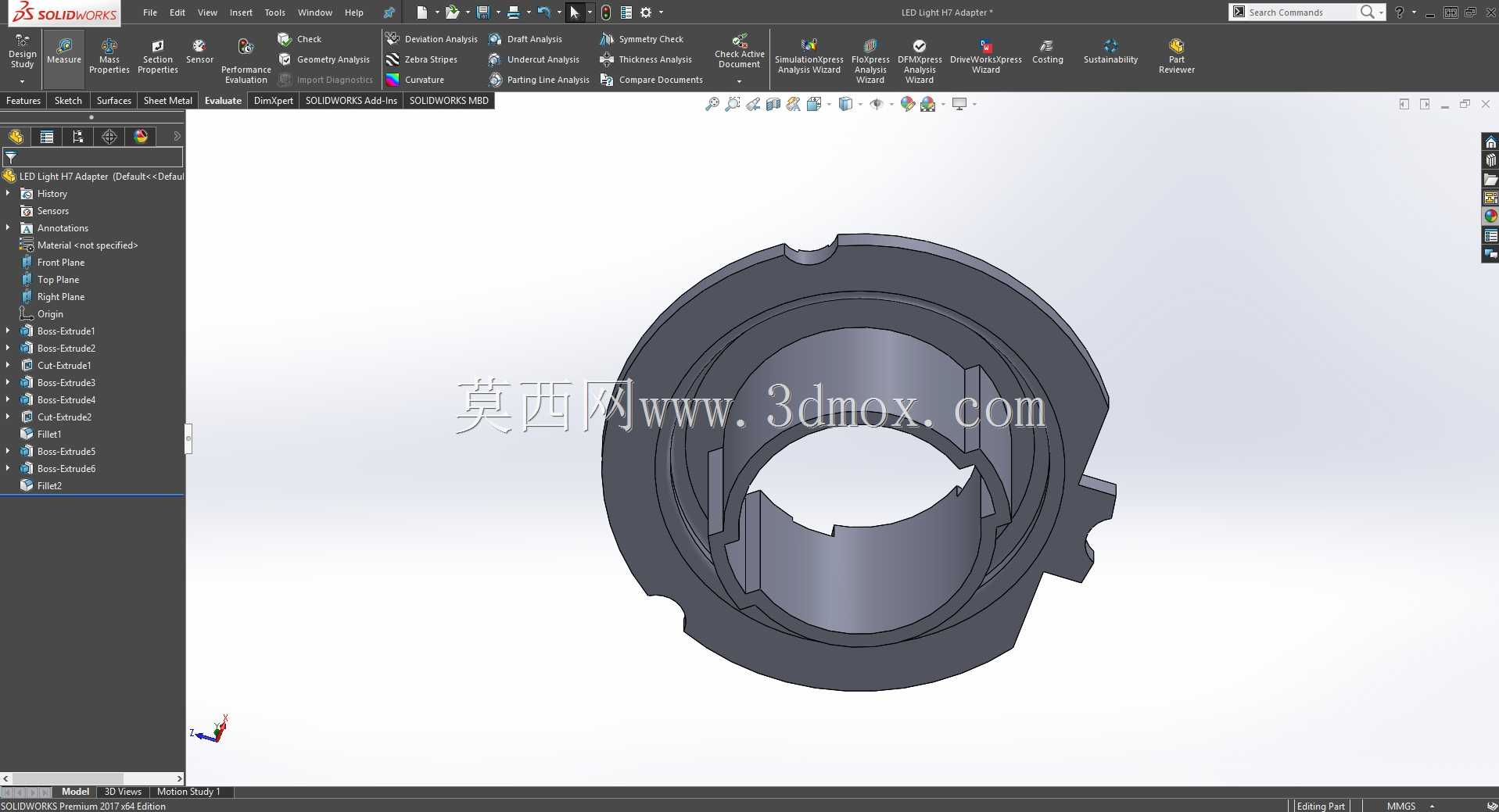

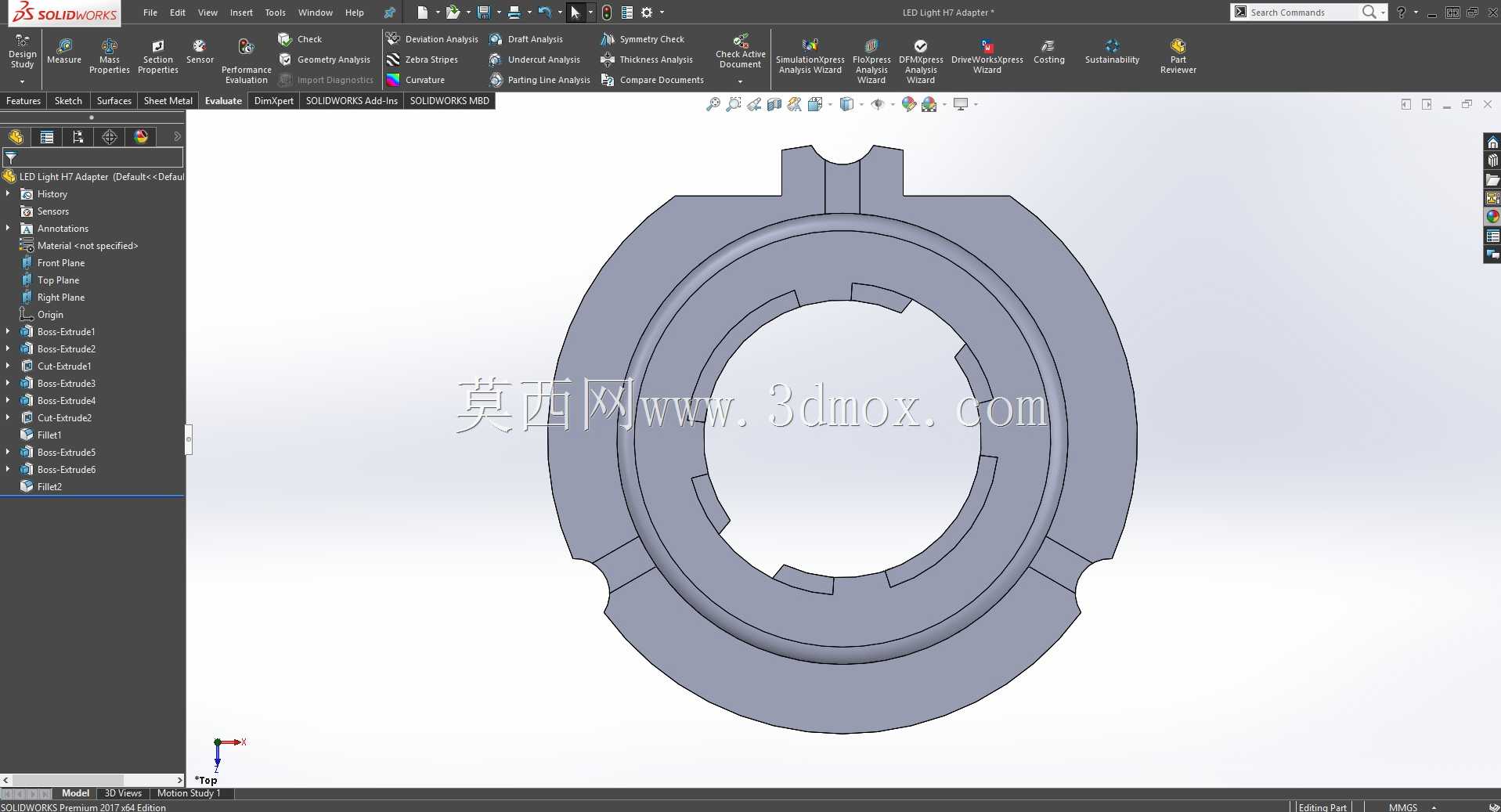

　　外圈设置三个均匀分布的凸耳卡接结构，对应原车大灯安装座上的三个卡槽位，安装时对准卡槽推入后旋转一定角度即可完成卡紧锁止，不需要额外加装螺丝或者粘接固定，符合汽车零部件快装快拆的维护需求；内圈设置的多道内卡齿是与LED灯体散热底座配合的定位结构，卡齿的齿形角度与深度经过反复适配，既可以保证LED灯装入后不会出现周向转动，也能预留合理的装配公差，避免过紧导致安装时卡滞、过松出现旷量。设计过程中重点校核了安装边界尺寸，环形主体的内孔直径完全匹配主流H7规格LED灯的散热座外径，不会干涉散热鳍片的通风路径，保证LED工作时的热量可以正常散出，避免热量堆积加速灯珠光衰；外圈的最大外径、

　　凸耳的厚度与伸出长度严格对应市面多数车型H7灯位的安装槽尺寸，不需要对原车大灯座进行打磨、切削等破坏性改装，直接替换原有卤素灯的固定卡盘即可使用。零件的轴向厚度经过多轮验证，控制在合理范围内，既不会因为厚度过大导致LED灯装入后位置过深、光斑聚焦点偏移，也不会因为厚度不足导致卡接后锁止力度不够，在长期高低温交变、车辆振动的工况下也能保持稳定的固定效果。实际装车测试中，这款适配器可以适配涵盖德系、日系、自主车型在内的数十款采用H7灯座的车型，安装后LED灯的光轴中心与原车卤素灯的光轴中心重合度很高，不需要额外大幅度调整大灯的照射角度，就能满足法规对前照灯照射范围的要求。零件的结构没有多余的冗余设计，所有的型面都是为了实现安装定位、

　　卡紧锁止的功能，没有设置不必要的装饰结构，既可以采用耐高温的工程塑料注塑成型满足量产配套的成本需求，也可以通过3D打印制作小批量定制件满足改装市场的个性化需求，打印完成后不需要额外做后处理，去除支撑后就能直接装配使用，尺寸精度可以满足装车的公差要求。在结构细节处理上，卡接凸耳的边缘做了小角度的导入倒角，安装时可以顺畅滑入原车的卡槽内，不会出现边角卡滞导致安装费力的问题；内圈卡齿的端面同样做了倒角导向，LED灯体推入时可以自动对位，不需要反复调整角度就能卡入到位。针对车灯工作时的高温环境，零件的材料选型需要满足长期在120摄氏度环境下工作不形变、不脆化的要求，结构设计时也在环形主体的非配合面做了均匀的壁厚处理，避免注塑成型时出现缩痕、翘曲导致尺寸超差，壁厚过渡位置都设置了合理的圆角，减少应力集中，在车辆长期颠簸振动的工况下不会出现开裂断裂的问题。
