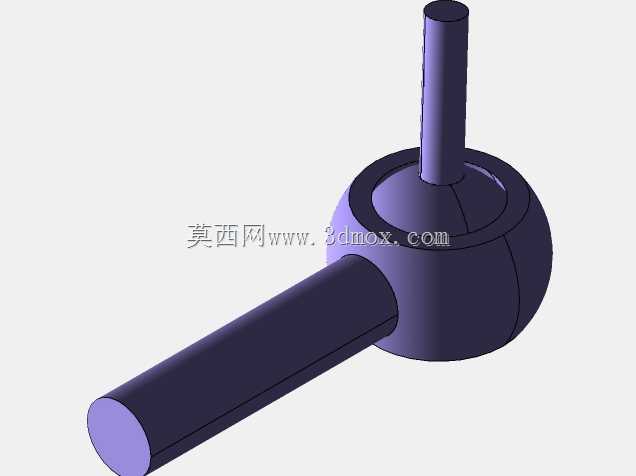

适用于3D打印的万向球窝连接接头

　　在小型自动化执行机构、桌面级机械臂末端调整结构、创客类DIY传动装置、3D打印定制化工装夹具的铰接环节，这类球窝接头是实现小角度多自由度偏转的核心连接件，区别于传统金属切削加工的球铰结构，该结构专门针对熔融沉积成型3D打印工艺做了适配优化，无需额外装配支撑即可一次打印成型，大幅降低小批量定制场景下的铰接件制作成本。从功能特性来看，该接头依靠内部球面配合结构，可实现两个连接轴之间最大35度的偏角调整，同时能够绕自身杆体轴线完成360度旋转，在需要补偿安装同轴度误差、传递小扭矩同时允许角度偏移的传动链路中，能够有效抵消装配过程中产生的位置偏差，避免刚性连接带来的应力集中问题，常见于小型气动执行元件的末端连接、

　　3D打印仿生机械结构的关节部位、定制化检测工装的角度调整环节。设计过程中优先考虑了3D打印的工艺约束，球头与球窝的配合面预留了0.2mm的均匀间隙，适配PLA、PETG等常见FDM打印材料的成型收缩率，无需后期打磨即可实现顺畅的球面转动，两个伸出的连接轴采用等直径圆柱结构，可直接插入对应孔径的安装孔内，通过顶丝或者粘接方式完成固定，无需额外设计复杂的连接法兰，降低配套结构的设计复杂度。安装边界方面，球头部分的外径为连接轴直径的2.5倍，两个连接轴的伸出长度均为球头直径的1.8倍，在设计配套安装结构时，需要在球窝外围预留足够的偏转空间，避免轴体偏转时与周边结构发生干涉，球窝的包覆角度设计为160度，

　　既保证了球头不会在大角度偏转时从窝体内脱出，又尽可能扩大了允许的偏角范围，兼顾连接可靠性与活动自由度。不同于工业级高精度金属球铰需要严格的公差配合与表面研磨处理，该结构针对3D打印的层纹表面特性做了适配，配合面的间隙取值覆盖了常规0.1-0.3mm层厚打印的成型误差，即使使用桌面级入门3D打印机制作，也能获得顺畅的转动手感，在小负载、低转速的传动场景下完全可以替代标准金属球铰，大幅缩短定制设备的开发制作周期。在实际选型应用时，若用于传递扭矩的场景，可根据负载大小调整连接轴直径与球头尺寸的比例，当负载较小时可适当缩小球头外径来压缩整体结构尺寸，若需要更大的偏转角度，可适当减小球窝的包覆角度，但需要注意包覆角度不得小于120度，否则会出现球头脱出的风险，连接轴的端部设计为平面结构，在安装时可提供明确的轴向定位基准，方便安装时控制轴体插入安装孔的深度，保证两侧连接轴的受力对称。
