佩尔顿冲击式水轮机转轮结构设计

　　佩尔顿式水轮机作为冲击式水轮机的典型结构，核心做功部件就是这套带水斗的转轮，这类结构主要应用在高水头、小流量的水力发电场景，像山区高落差引水式电站、小型分布式水电站点位，都会选用这类冲击式转轮结构，和混流式、轴流式的反击式水轮机不同，佩尔顿转轮不需要完全浸没在水流里，靠高速射流冲击水斗完成动能到机械能的转换，对水头变化的适应性更强，在高海拔、引水渠道落差集中的区域应用占比很高。

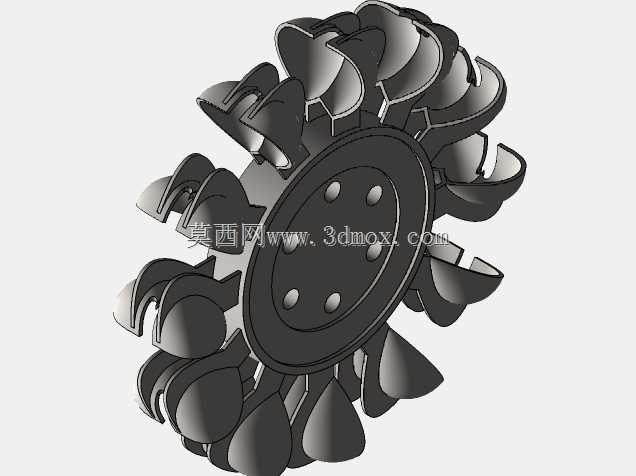

　　从结构设计逻辑来看，这套转轮的核心是均匀分布在轮缘的水斗结构，每个水斗都做了对称的双曲面凹腔设计，中间带凸起的分水刃，这个细节是设计的关键——当高压喷嘴喷出的高速水柱冲击到水斗时，分水刃会把水流均匀拆分到两侧凹腔，顺着曲面平滑转向，尽可能把水流的动能全部传递给转轮，减少出口余速损失，水斗的边缘做了圆滑过渡处理，避免水流冲击时产生紊流和空蚀，长期运行下也能降低局部应力集中带来的疲劳损伤。轮盘部分采用了中心带安装孔的辐式结构，六个均匀分布的螺栓孔用来和主轴法兰对接，安装时需要保证转轮端面和主轴轴线的垂直度，控制跳动公差在合理范围，避免高速运转时产生动不平衡，引发机组振动。

　　设计这类转轮的时候，首先要匹配电站的实际水头参数确定水斗的节圆直径，水斗的数量也要根据射流直径、转轮转速做匹配，数量太少会出现射流漏损，太多又会增加水斗之间的水流干涉，提升转轮整体重量和转动惯量，影响机组的响应速度。水斗的曲面轮廓需要反复做流体仿真验证，确保水流在水斗内的转向角度接近180度，让水流的动量变化最大化，提升转轮的水力效率，同时还要校核水斗根部的结构强度，因为高速射流的冲击力全部作用在水斗根部，这个位置是应力集中的高发区，需要做圆角过渡处理，匹配对应的壁厚，避免长期受交变载荷出现根部断裂的故障。

　　从安装边界来看，这类转轮的安装需要和喷嘴的位置做精准匹配，射流的中心线要和水斗的节圆切线重合，同时对准水斗的分水刃位置，偏差过大会导致水流冲击到水斗背部或者相邻水斗，直接降低机组效率，甚至引发水斗的异常磨损。转轮和主轴装配完成后必须做动平衡校验，因为这类转轮的工作转速通常较高，哪怕很小的不平衡量都会带来较大的离心振动，影响轴承的使用寿命和机组的运行稳定性。水斗的表面粗糙度也有明确要求，过流面越光滑，水流的摩擦损失越小，同时也能减少空蚀破坏的概率，延长转轮的大修周期。

　　在实际运维场景里，这类转轮的水斗边缘是最容易出现磨损和气蚀的部位，尤其是水质含沙量较高的电站，泥沙随高速射流冲击水斗表面，会很快磨损失去原有曲面轮廓，所以设计时也会考虑水斗的可修复性，在壁厚预留足够的加工余量，方便后期补焊后重新修磨曲面，恢复原有水力型线。轮盘中心的安装孔和端面的配合精度直接决定了转轮的安装定位精度，设计时会根据传递扭矩的大小选择合适的配合公差，搭配防松螺栓结构，避免长期运转出现连接松动。整体结构没有多余的冗余设计，所有曲面和结构特征都服务于水力效率和结构可靠性两个核心目标，是典型的流体性能和结构强度高度耦合的机械零部件。
