户外强光手持照明手电筒结构设计

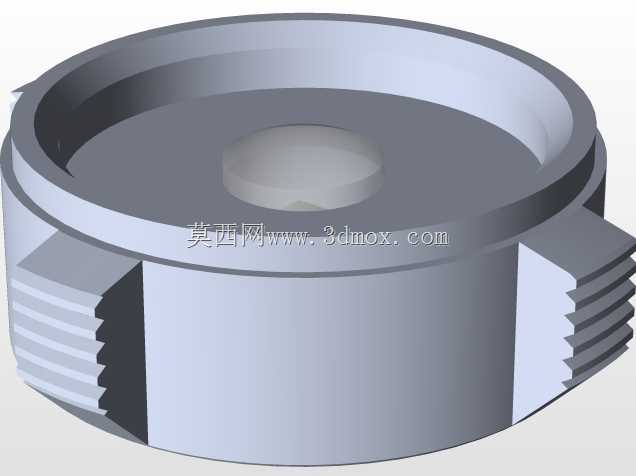

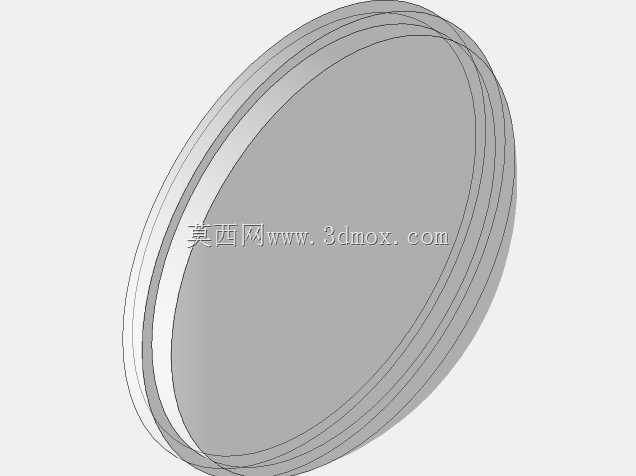

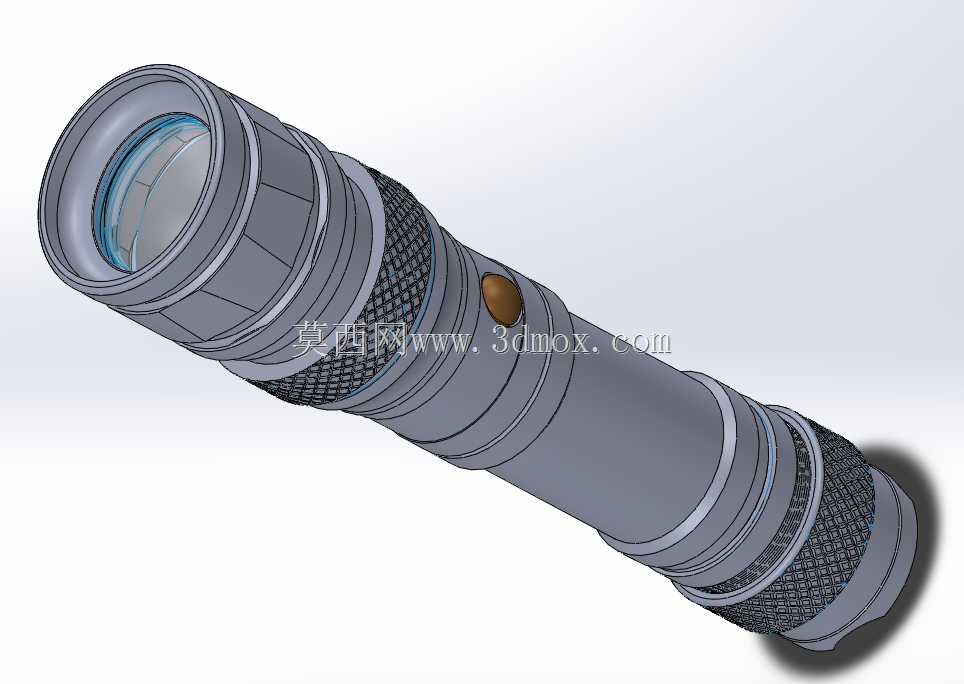

　　这款手持强光照明手电的结构设计，首先要匹配户外作业、应急巡检、夜间户外作业等多场景的使用需求，在结构布局上充分考虑手持握持的人机工程学逻辑，筒身主体采用分段式结构设计，将灯头组件、电池仓、尾盖开关三个核心功能模块做独立拆分，既方便后期的维护拆解，也能在生产环节实现不同模块的并行装配，提升量产阶段的装配效率。灯头位置采用多层阶梯式的压圈结构，最外层的金属压圈负责固定钢化玻璃镜片，镜片与灯杯之间设置防水硅胶密封圈，可在雨天、潮湿环境下阻挡水汽进入灯腔内部，避免LED发光元件与驱动电路板出现受潮短路的问题；反光杯采用抛物线曲面设计，建模阶段通过曲面曲率连续校验，保证LED光源发出的光线经过反光杯反射后能够形成集中的远射光束，

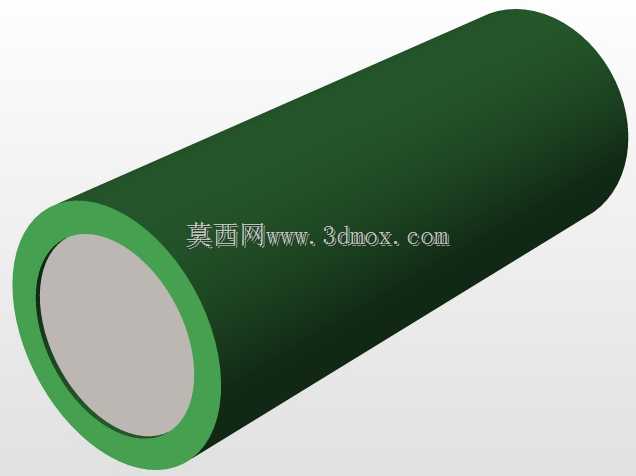

　　同时在灯头外圈设置多道防滑滚花结构，方便使用者徒手拆卸灯头更换光源或者清理镜片污渍，无需额外借助卡钳等工具。筒身中段的握持区域做了网纹滚花处理，滚花的纹理深度控制在0.3mm左右，既能够保证戴劳保手套操作时的摩擦力，避免手持时出现打滑脱落的情况，又不会因为纹理过深导致握持时硌手，提升长时间手持使用的舒适度；筒身侧面设置的独立开关按键，按键边缘做了0.5mm的凸起限位，按键与筒身之间同样设置防水胶圈，按键的触发行程控制在1.2mm，按压力度设置在5N左右，既能够避免放在包内被误触点亮消耗电量，又不会因为按压力度过大导致单手操作困难。电池仓部分采用标准18650锂电池兼容设计，筒身内壁做了0.1mm的壁厚余量设计，

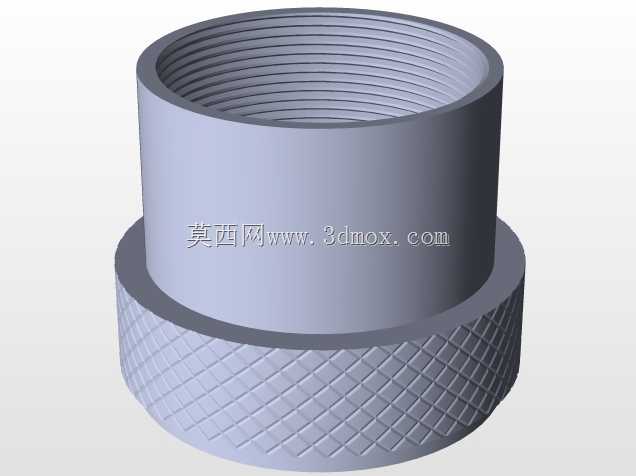

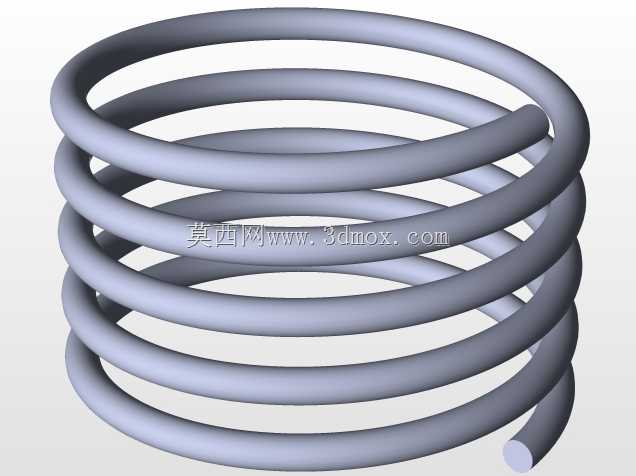

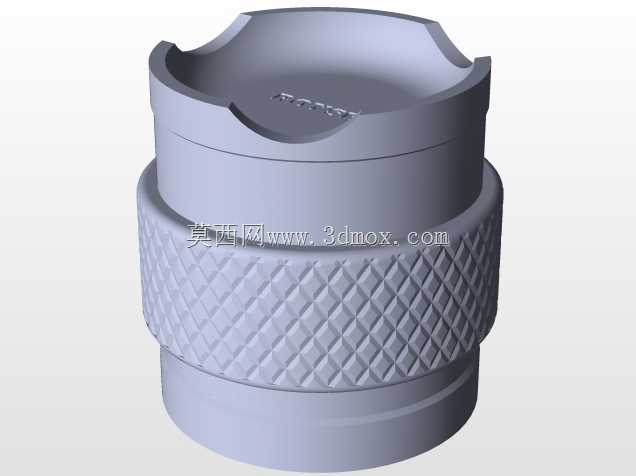

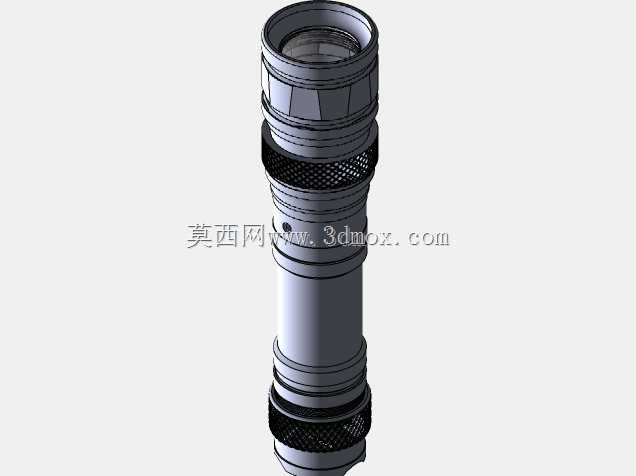

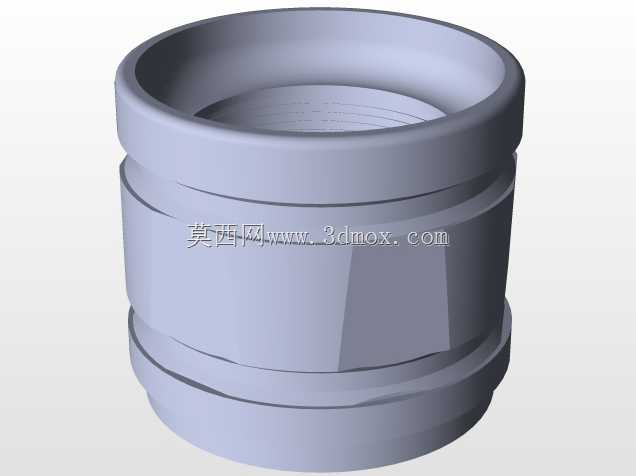

　　既能够容纳带保护板的锂电池，也可以通过配套的电池架兼容使用多节7号电池作为应急供电方案，电池仓的正极端做了弹簧缓冲结构，当手电出现意外跌落时，弹簧可以吸收部分冲击能量，避免电池因为剧烈撞击出现电极脱焊或者外壳变形的问题。尾盖部分采用旋转式锁紧结构，尾盖与筒身连接的螺纹采用梯形螺纹设计，相比普通三角螺纹拥有更好的受力强度与耐磨性能，多次拆装后也不会出现滑牙问题，尾盖内部设置导电弹簧，保证电池负极与筒身之间的导电稳定性，尾盖外圈同样设置防滑滚花，方便使用者更换电池时快速拧开尾盖。在整体尺寸边界上，这款手电的总长度控制在150mm左右，灯头最大直径35mm，筒身握持位置直径28mm，整体重量控制在180g以内（不含电池），

　　可以轻松放入工装裤的侧袋或者随身工具包中，不会占用过多的携带空间；筒身所有的外露金属边缘都做了R0.5的圆角倒钝处理，避免携带时刮蹭衣物或者划伤手部。建模过程中所有的配合位置都预留了合理的公差带，金属件之间的配合公差采用H7/g6的间隙配合，密封圈位置的挤压量控制在25%左右，既保证防水密封性能，又不会因为密封圈压缩量过大导致装配阻力过大，影响拆装手感。灯头内部的驱动电路板安装位置设置了专门的定位卡槽，电路板放入卡槽后通过点胶固定，避免跌落时电路板移位导致线路接触不良，灯头的散热部分通过筒身金属壳体直接与LED铝基板接触，将LED工作时产生的热量快速传导到整个筒身散出，保证长时间高亮度点亮时不会因为过热导致光源光衰或者驱动元件损坏。在结构强度校核上，筒身的壁厚设置为2mm，采用6061铝合金材质的情况下，可以承受1.5米高度自由跌落至水泥地面的冲击，不会出现筒身开裂或者内部元件损坏的情况，满足户外复杂使用环境下的可靠性要求。
