烤架配套绕线式钢丝握持操作手柄

　　户外烧烤作业场景中，烤架的操作握持部件直接影响使用体验与操作安全性，这款绕线式钢丝手柄正是针对商用及家用烤架的握持需求设计的结构件。不同于常规一体冲压或注塑成型的手柄，该结构采用钢丝绕制成型的握持段，搭配两端弯折的支撑臂与端部安装螺柱，在控制整体重量的同时，兼顾了握持舒适度与结构强度。

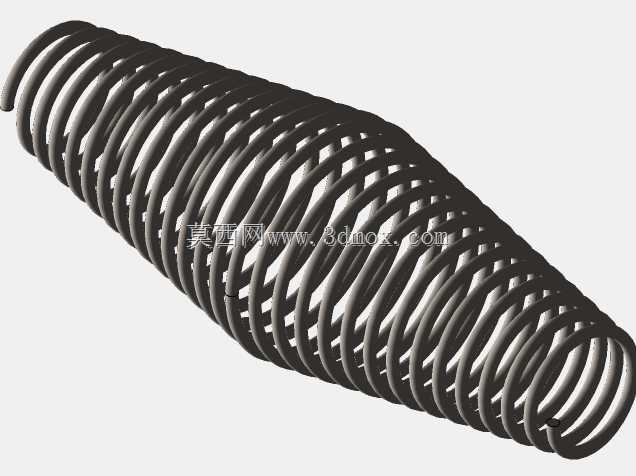

　　从实际使用场景来看，烤架操作过程中手柄需要承受频繁的提拉、翻转作用力，同时还要接触烤架传导的高温，常规实心金属手柄重量偏大，长时间握持容易产生疲劳，而塑料材质手柄在高温环境下易老化变形，甚至出现软化失效的风险。这款钢丝手柄的握持段采用多圈钢丝螺旋绕制形成纺锤形轮廓，中间段直径略大于两端，贴合人手握持时的掌部弧度，钢丝之间预留的均匀间隙可以加快空气流通，减少热量向握持面的传导，避免操作时出现烫伤问题，同时镂空的绕线结构不易积存油污，日常使用后清理难度远低于封闭结构的手柄。

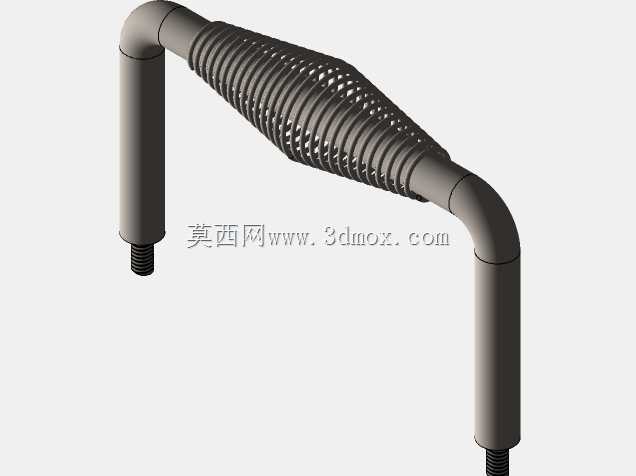

　　设计过程中，首先确定了两端支撑臂的弯折角度，采用90度直角弯折结构，让握持段与烤架安装面保持足够的安全距离，避免人手过于靠近高温的烤架主体。支撑臂采用实心金属圆钢弯折成型，端部加工1/4-20规格的外螺纹螺柱，属于通用的英制紧固规格，可直接匹配市面上多数烤架架体的预设安装孔位，不需要额外加工转接件，安装时仅需在架体外侧套入平垫后拧入螺母即可完成固定，安装边界清晰，螺柱的有效螺纹长度经过适配，可兼容3-8mm厚度的烤架侧板安装需求，不会出现螺纹过短无法锁紧、或是过长突出架体内部剐蹭食材的问题。

　　握持段的绕线结构设计经过多轮调整，钢丝的线径选用兼顾强度与韧性的规格，绕制的螺距控制在合理范围，既保证握持时不会出现钢丝硌手的问题，也避免螺距过小导致整体重量上升、隔热效果下降。绕线段两端与支撑臂的连接位置采用紧密缠绕固定的方式，配合焊接加固，确保在承受200N以内的提拉载荷时不会出现松脱、变形，满足日常烤架提拉、翻转操作的受力需求。整体外形上，两个支撑臂保持平行对称，握持段的纺锤形轮廓居中设置，受力时两端支撑臂的载荷分布均匀，不会出现单侧应力集中导致的弯折变形问题。

　　从结构适配性来看，这款手柄除了应用在烤架上，也可适配其他需要隔热握持的中小型金属机架、检修门等部件，只要安装孔位的孔距与螺柱规格匹配，即可直接替换使用。绕线成型的握持段表面没有尖锐棱角，所有钢丝的截断位置都做了打磨钝化处理，操作时不会划伤手部，支撑臂的弯折位置采用圆弧过渡，避免应力集中导致的断裂风险。整体结构没有复杂的装配组件，所有部件均为金属材质，耐候性强，在户外露天环境下使用也不易出现锈蚀损坏，使用寿命远高于常规的塑料或薄铁皮冲压手柄。

　　建模过程中，绕线段的螺旋线参数需要与支撑臂的直径做匹配，确保绕线两端可以紧密贴合在支撑臂外壁，装配时不会出现错位间隙，螺柱的螺纹收尾位置做了退刀槽处理，保证螺母可以拧到底实现锁紧，支撑臂的弯折半径根据材料的延展率设置，避免弯折时出现外侧壁开裂、内侧起皱的加工缺陷。整体结构的重心落在握持段的中心位置，安装到烤架上之后，提拉时架体保持平稳，不会出现一侧偏斜的问题，符合人体工程学的握持受力角度，长时间操作也能降低手部的疲劳感。
