25mm金属齿轮电机L型安装固定支架

　　在小型移动机器人、智能小车、桌面级自动化传动模组的开发场景中，25mm直径规格的金属齿轮直流电机应用覆盖面极广，这类电机输出扭矩充足、体积紧凑，常被用作小型行走机构、低负载传动工位的动力源，但配套的安装固定结构一直是结构设计阶段容易被忽略却直接影响整机运行稳定性的环节。这款L型折弯结构的金属支架，就是专门针对该规格齿轮电机开发的配套安装构件，从结构设计到尺寸标定都完全匹配对应电机的安装接口，能解决电机安装同轴度偏差、运行震动移位、多电机安装位不统一的常见问题。

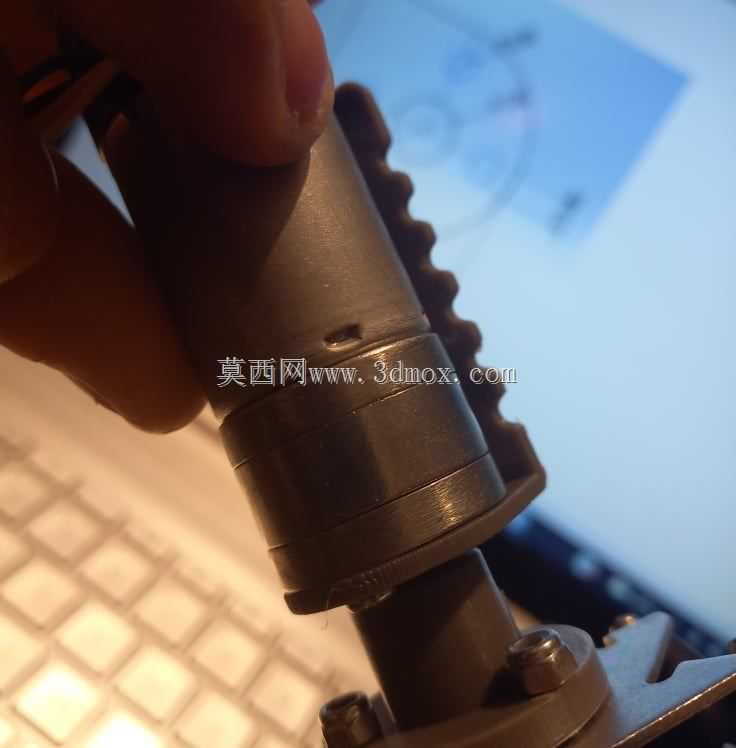

　　从实际使用场景来看，这类支架最常出现在全向移动小车、差速驱动机器人底盘、小型传送带模组的动力端安装工位，区别于市面上常见的塑料3D打印支架，金属材质的支架本身抗形变能力更强，在电机频繁正反转、启动扭矩瞬间冲击的工况下，不会出现安装孔位滑丝、支架折弯变形导致的电机轴偏移问题，能长期保持动力输出轴与传动轮、负载端的同轴度，减少传动过程中的额外磨损。

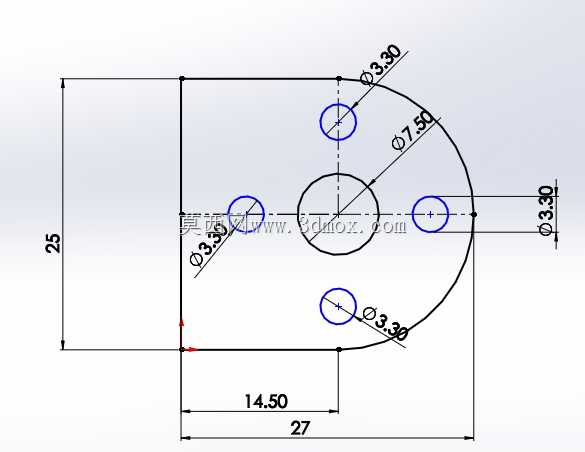

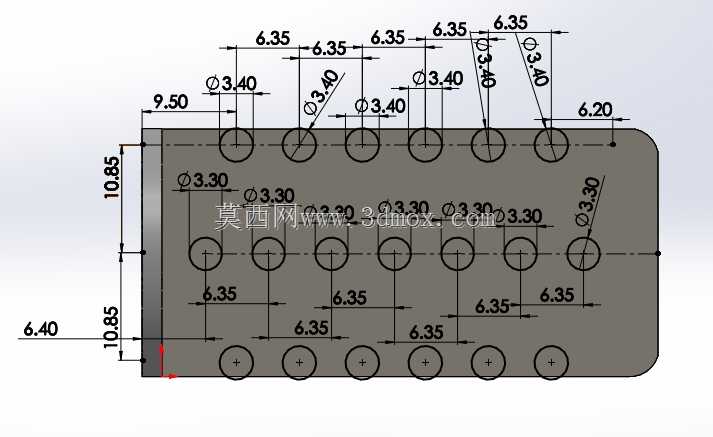

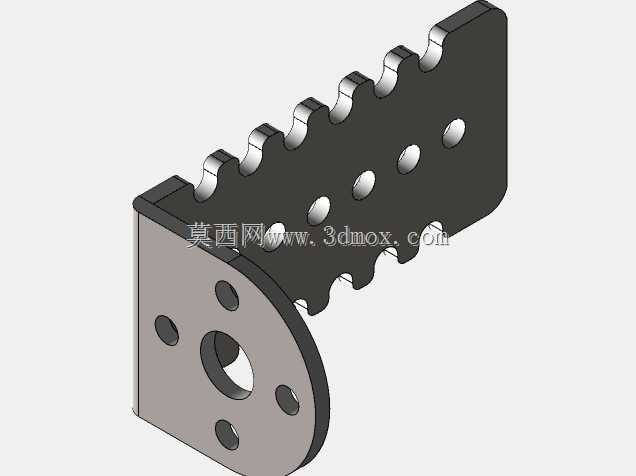

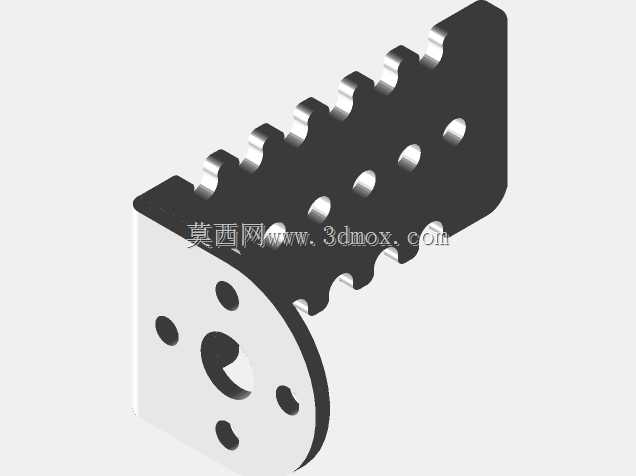

　　设计思路上，这款支架采用90度垂直折弯的L型构型，竖直折弯边用来对接电机本体的安装端面，水平延伸边则用来将整个电机组件固定在设备底盘或者安装基板上。竖直安装面做了半圆式的避让结构，中心预留大直径通孔用来穿过电机输出轴或者电机本体的定位凸台，周围均匀分布4个直径2mm的安装孔，孔位中心距17mm，完全匹配25mm金属齿轮电机端盖上的固定螺孔位置，安装时不需要额外打孔扩孔，直接用对应规格的螺丝就能完成电机与支架的锁紧，能保证电机安装面与支架竖直面完全贴合，不会出现安装倾斜的问题。水平安装边采用了多齿槽与多通孔组合的结构，沿长度方向均匀排布7个直径3.3mm的固定孔，同时侧边加工出连续的波浪形齿槽，这种设计一方面给安装位置留出了足够的调整余量，不管是需要调整电机的轴向伸出长度，还是适配不同孔位的安装基板，都能找到对应的固定点位；另一方面齿槽结构可以在安装时配合卡件实现快速定位，不需要反复测量孔距就能完成电机轴距的校准，在多电机对称安装的底盘结构中，能大幅降低两侧电机的安装位偏差，避免小车行走时出现走偏、轮胎磨损不均的问题。

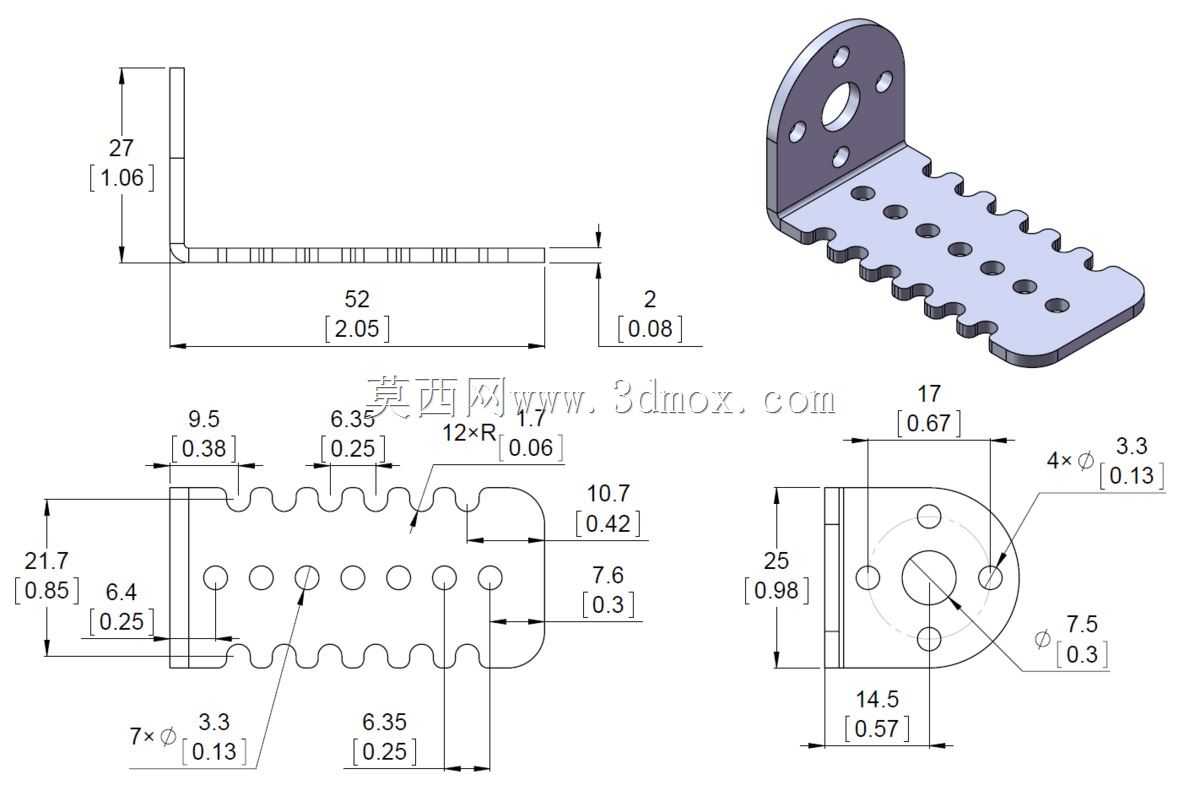

　　尺寸边界方面，这款支架的整体安装占用空间有明确的参数约束，竖直边总高度27mm，水平边总长度52mm，板材厚度2mm，安装时需要预留的最小空间范围可以直接按照这个外轮廓尺寸做避让，不会和周边的走线槽、传感器安装位、电池仓结构产生干涉。水平安装边的固定孔中心距基准边的高度为6.4mm，竖直安装面的电机轴孔中心距水平安装面的高度为25mm，这个高度参数刚好匹配常用的智能小车车轮半径，安装完成后电机轴中心距离安装基板的高度刚好能让配套车轮完全接触地面，不会出现车轮蹭底盘或者离地间隙过大的问题。水平边上相邻固定孔的孔距为6.35mm，这个尺寸刚好兼容常用的铝型材安装槽间距、标准洞洞板的孔位间距，不管是在铝型材搭建的实验台架上，还是在亚克力、碳纤维板材制作的小车上，都能直接找到适配的安装点位。

　　从结构强度设计来看，2mm厚度的金属板材在折弯处做了圆角过渡处理，避免折弯应力集中导致的板材断裂，所有安装孔位都做了去毛刺处理，不会出现安装时螺丝卡顿、孔位边缘割伤线材的问题。水平边末端做了圆弧收边，没有尖锐的直角突出，在设备组装、调试过程中不会划伤操作人员，也不会勾扯周边的连接线材。和普通的平板式电机支架相比，这种L型一体化折弯的结构不需要额外搭配角码做转接，零件数量更少，安装步骤更简单，整体的安装刚性也比拼接式的支架更好，在电机持续运行产生震动的工况下，不会出现转接件松动的问题。

　　在实际选型使用时，只需要确认所用电机的端面安装孔位、输出轴中心高度和这款支架的参数匹配，就可以直接选用，不需要再单独绘制支架图纸做定制加工，能大幅缩短小型设备的开发周期。尤其是在做原型机验证阶段，采用这种标准化的安装支架，可以快速完成动力部分的组装，把更多的设计精力放在功能逻辑调试上，不需要在基础安装结构的设计上耗费过多时间。支架表面做了防锈处理，在常规室内环境下长期使用不会出现锈蚀问题，即使是在有少量湿度的教学实验场景、创客开发场景中，也能保持足够的使用寿命。
