十字轴式万向联轴器传动结构

　　在各类需要跨角度传递扭矩的传动场景中，这类十字轴式万向接头是解决两轴存在安装夹角、运行中相对位移问题的核心连接件，区别于刚性联轴器只能同轴连接的局限，这类结构允许连接的两根轴在一定角度范围内产生偏摆，哪怕安装时两轴无法保证绝对同轴，或是设备运行过程中机架形变、部件窜动带来轴端角度变化，都能持续稳定传递旋转运动与扭矩，不会出现卡滞、传动中断的问题。

　　从实际应用场景来看，这类结构广泛出现在需要变角度传动的设备布局中，比如动力输出端与负载端存在空间夹角的输送线传动组、需要随动调整角度的工装夹具动力端、小型设备的分动传动链路，甚至部分需要调整操作角度的手动工具内部传动结构，都能看到这类万向接头的应用。它不需要额外的张紧或自适应补偿结构，仅靠自身的铰接结构就能实现角度补偿，相比带弹性元件的挠性联轴器，它能承受的扭矩更大，传动间隙更小，适合对传动同步性有一定要求、偏角范围不大的中低速传动场景。

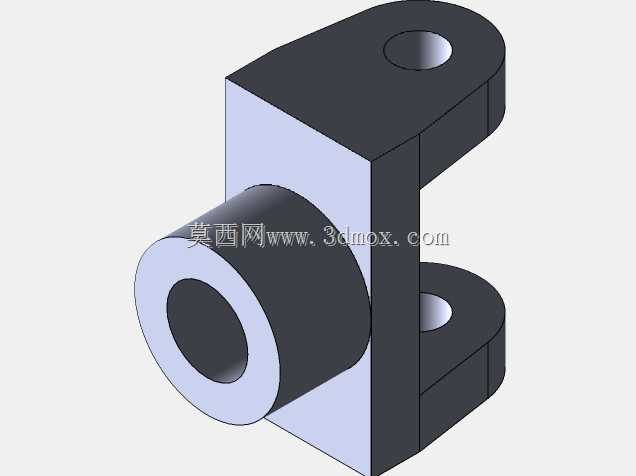

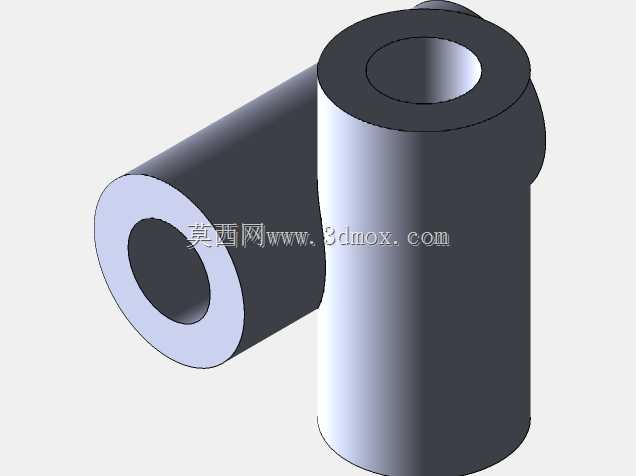

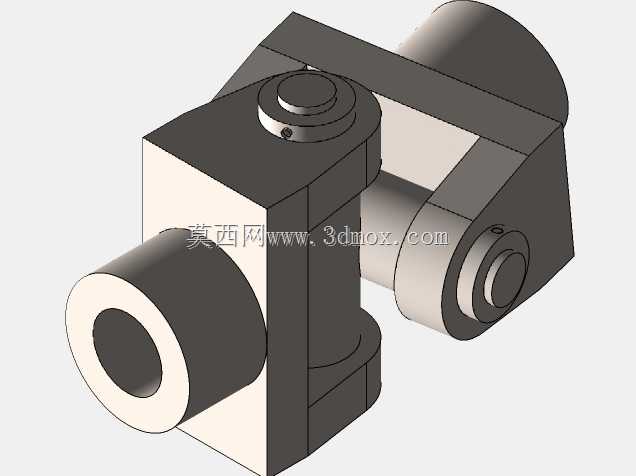

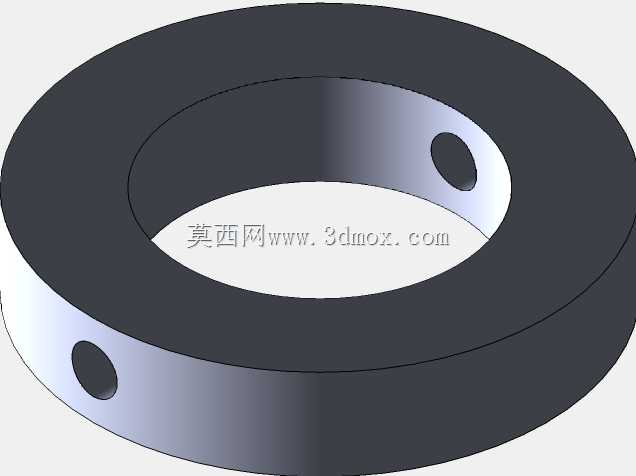

　　从结构设计逻辑来看，这个万向联轴器采用的是单十字轴铰接结构，两端分别设置带通孔的轴套结构，轴套内孔用于对接待连接的轴端，可通过顶丝、键槽或者过盈配合的方式与轴端固定，避免传动过程中出现打滑松脱。中间的十字轴作为核心传动部件，四个轴颈分别嵌入两端叉形接头的安装孔内，每个铰接位置都预留了合理的配合间隙，既保证叉形接头可以绕十字轴的两个垂直轴线灵活转动，又不会因为间隙过大导致传动回差超标。设计时十字轴的轴颈直径、两端叉头的壁厚都经过扭矩校核，保证在额定扭矩传递过程中，铰接位置不会出现压溃、变形的问题，同时叉头的开口尺寸经过精准计算，保证两轴达到最大允许偏角时，两个叉头的端面不会发生运动干涉，能顺畅完成全角度范围内的旋转动作。

　　从安装边界与尺寸适配角度来说，这类万向联轴器的选型首先要匹配两端连接轴的轴径，两端轴套的内孔尺寸直接决定了可适配的轴径范围，安装时需要保证轴端插入轴套的深度达到设计要求，避免接触面积不足导致连接失效。其次要确认设备运行时两轴的最大偏角不超过该结构的允许范围，单十字轴万向接头的单节允许偏角通常在15°到25°之间，如果实际使用中偏角超过这个范围，会导致十字轴轴颈的受力急剧恶化，加速铰接位置的磨损，大幅缩短使用寿命。另外安装时要注意，单节万向联轴器在存在偏角传动时，输出轴的转速会存在周期性波动，如果设备对传动转速均匀性要求较高，通常需要成对使用这类万向接头，通过相位匹配抵消转速波动，而单节结构更适合对转速均匀性要求不高、偏角较小的传动场景。

　　在细节设计上，铰接位置的配合精度直接影响传动的平稳性与使用寿命，十字轴轴颈与叉头孔的配合通常采用间隙配合，既能保证转动灵活，又不会因为间隙过大产生传动冲击。部分重载场景下的同类型结构还会在铰接位置加装轴承衬套或者滚针轴承，降低转动过程中的摩擦阻力，减少磨损，而这个轻量化的结构采用直接铰接的方式，更适合轻载、低转速的传动场景，整体结构紧凑，没有多余的外露部件，安装后不需要额外的防护结构，占用的安装空间更小，适合在设备内部狭窄的传动空间内布置。

　　实际使用过程中，这类万向联轴器不需要复杂的维护，只需要定期在铰接位置加注润滑脂，减少转动摩擦带来的磨损即可，相比带弹性元件的联轴器，它不存在橡胶元件老化、弹性失效的问题，在常规工况下使用寿命更长，也能适应一定的粉尘、油污环境，不会因为少量的杂质进入铰接位置就立刻出现传动故障，环境适应性更强。设计建模过程中，需要重点校验十字轴与叉头的运动干涉情况，模拟最大偏角下的旋转全过程，确认所有运动部件之间都留有足够的安全间隙，同时要校核关键受力位置的结构强度，保证在额定扭矩载荷下，叉头根部、十字轴轴颈位置的应力在材料允许范围内，避免出现断裂失效的问题。
