Nema17步进电机L型直角安装固定支架

　　在小型自动化设备、桌面级数控装置、3D打印运动机构以及非标单机改造项目里，步进电机的安装定位精度直接决定了整套传动系统的运行稳定性，Nema17规格作为42系列步进电机的通用安装标准，广泛应用在负载10N·m以内的直线运动、旋转分度场景中，这款L型直角安装支架正是针对该规格电机的侧装、垂直转换安装需求设计的结构件。从实际使用场景来看，很多紧凑型设备的安装空间局促，电机无法直接沿传动轴向布置，需要将电机输出轴方向与安装基面做90度转换，比如皮带传动的XY运动轴、垂直布置的Z轴升降机构、小型分度转盘的驱动端安装，都需要这类直角支架来完成电机的位置固定，同时抵消电机运行时产生的径向反扭矩，避免电机本体在启停、正反转切换时出现位置偏移。

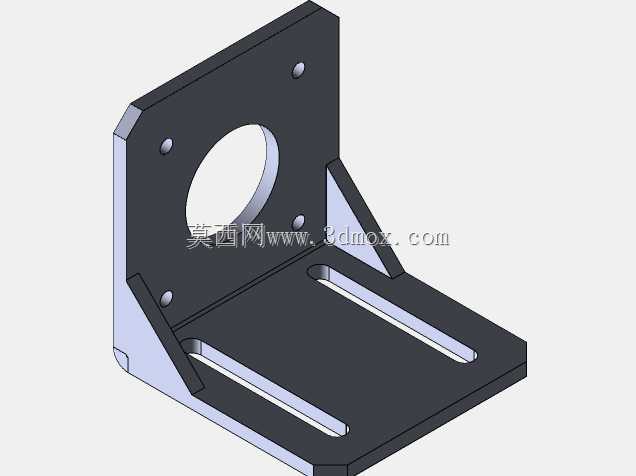

　　这款支架采用L型折弯式主体结构，垂直立板上加工有与Nema17电机完全匹配的安装孔位，中心预留的大尺寸通孔刚好可以穿过电机输出轴以及配套的联轴器、同步轮等传动连接件，四个角的安装孔位置严格遵循Nema17标准的31mm孔距规范，不需要额外做孔位适配，电机可以直接通过螺栓锁紧在立板上，安装时能保证电机输出轴与立板平面的垂直度，避免出现传动憋劲、联轴器偏磨的问题。水平底板上设计了两条平行的长条形腰型孔，这一结构是实际安装调试中的关键设计：腰型孔的长度方向与电机输出轴的轴向保持平行，安装时可以沿着这个方向调整支架的整体位置，以此张紧配套的同步带、调整齿轮齿条的啮合间隙，或者补偿加工件的安装累积误差，不需要额外加工调整垫片或者扩孔，大幅降低现场装配的调试难度。

　　考虑到支架在承受电机重量以及传动反力时的结构强度，在立板与底板的直角连接处，两侧分别设置了三角形加强筋，这一设计可以有效避免支架在长期负载下出现直角处的折弯变形，尤其是在电机频繁正反转、启停加速度较大的工况下，加强筋可以分散立板受到的扭矩，保证立板与底板的垂直度长期保持在公差范围内，不会因为应力释放导致电机轴出现偏斜。支架的所有安装孔边缘都做了沉孔处理，螺栓锁紧后头部不会突出安装平面，避免干涉其他运动部件，同时所有棱边都做了倒角处理，装配时不会划伤操作人员或者线缆。

　　从安装边界尺寸来看，立板的高度刚好覆盖Nema17电机的本体安装面，不会突出到电机尾部干涉编码器或者散热结构，底板的长度足够保证腰型孔的调节行程，同时不会占用过多的设备安装面空间，支架整体采用等厚度板材加工，材质适配常用的冷轧钢喷塑或者铝合金阳极氧化工艺，既可以满足常规工业场景的强度需求，也能适配桌面设备的轻量化要求。在实际选型使用时，需要注意安装基面的平面度，将支架底板锁紧在设备安装面后，再通过腰型孔调整电机位置，确认传动件张紧度、啮合间隙符合要求后再完全锁死固定螺栓，日常维护时只需要检查连接螺栓的锁紧状态即可，不需要对支架本身做额外的保养。这类支架的设计核心是在最小的空间占用下，完成电机安装方向的转换，同时预留足够的调试余量，兼顾结构强度与装配便利性，解决了紧凑型设备内电机垂直布置的安装痛点，不需要设计人员再针对Nema17电机的直角安装做重复的结构绘图，直接套用即可完成相关机构的设计，大幅缩短非标设计的周期。
